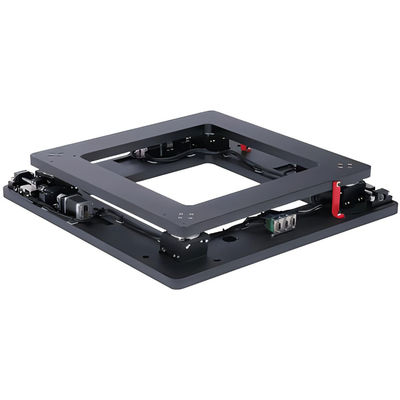

YK-XXY450 XXY UVW XYR Hochpräzisions-Ausrichtungsanlageform für automatische Bewegungssteuerung

1. Produktübersicht

Die Positionierungsplattform kann in vier Typen unterteilt werden: XYθ-Positionierungsplattform, UVW-Positionierungsplattform, XXY-Positionierungsplattform und XXYY-Positionierungsplattform.

Es besteht aus Steuergeräten und Feinabstimmgeräten, die die Bewegung in X- bzw. Y-Richtung steuern.für die Anpassung der Position und des Winkels des Werkstücks auf der ArbeitsplattformDie Positionierungsplattform wird hauptsächlich in Automatisierungsanwendungen mit hohen Geschwindigkeits- und Präzisionsanforderungen wie Waferschneiden, Verpackungserkennung, PCB-Fertigungsexpositionsmaschine usw. eingesetzt..

Die spezifische Einstufung ist wie folgt:

XYθ Positionierungsplattform

Es besteht aus einer X- und einer Y-Richtungsbewegungssteuerung und einem Drehmechanismus an der Oberseite.Es kann die Positionierung und Winkelkontrolle des Werkstücks auf der XY-Ebene erreichen, während der Objektwinkel auch richtig istDie Genauigkeit ist höher als die der normalen Positionierungsplattformen.

UVW-Positionierungsplattform:

UVW-Positionierungsplattform: bestehend aus 2 Sätzen von Bewegungskontrollmodulen in der X-Richtung und 1 Satz von Bewegungskontrollmodulen in der Y-Richtung sowie einer Rotationssteuerungsachse an der Oberseite.Die UVW-Positionierungsplattform kann Rotation basierend auf jedem Punkt auf der Arbeitsebene tun, während sie sich horizontal in jede Richtung auf der Plattform bewegen.Die UVW-Positionierungsplattform hat die Vorteile einer höheren Genauigkeit und einer stärkeren strukturellen Steifigkeit im Vergleich zur dreiachsigen Struktur XYθ. Sehr geeignet für Anwendungsszenarien, bei denen der Platz für die Installation sehr sensibel ist.

XXY-Positionierungsplattform

XXY-Plattform: Sie besteht aus zwei Gruppen von Bewegungskontrollmodulen in der X-Richtung, einem Satz von Bewegungskontrollmodulen in der Y-Achsenrichtung und einem freien Achsenbewegungskontrollmodul.Es kann verschiedene Drehwinkel θ erzeugen, während es sich in jede XXY-Richtung bewegt, und seine Genauigkeit ist sehr hoch.

Positionsierungsplattform XXYY:

XXYY-Paarplattform: Bestehend aus zwei Sätzen von X-Achsen-Bewegungssteuerungsmodulen und zwei Sätzen von Y-Achsen-Bewegungssteuerungsmodulen.,Geschwindigkeit und Steifigkeit.

Als mechanisches Ausführungsstück in einem hochpräzisen Positionierungssystem wird es in der industriellen Automatisierung weit verbreitet, die eine besonders hohe Präzision erfordert, z. B. bei Halbleitern,Prüfgeräte, Maschinen zur Herstellung von LCD- und optischen Produkten (Optische Faser, optische Linse usw.), Belichtungsmaschinen, Bindemaschinen, Maskendruckmaschinen, WAFER-Positioniermaschinen, Bauteilmontage,PCB-Bohrmaschine, LCD-Beleuchtung, Schneidmaschinen, Aufkleberfilmmaschinen (LCD/FPC), Online-Druckmaschinen usw. Diese Anwendungen sind die häufigsten Anwendungen für Präzisions-Positionierungsplattformen.und mit der Entwicklung der Automatisierungsindustrie werden immer mehr innovative Anwendungen entwickelt.

2. Produkte

Hohe Präzision

Von ±1 bis ±10 μm Präzision der Positionsanpassung gewährleistet eine hohe Leistung der Kundenanwendungen

Hohe Zuverlässigkeit

Die durchschnittliche Lebensdauer von bis zu 80000 Stunden zeigt eine hohe Zuverlässigkeit der Plattformen in Automatisierungsanwendungen.

Einfach zu bedienen

Eine einfache Anwendungsoberfläche ermöglicht eine einfache Bedienung der Plattformen und eine schnelle Integration in Kundenanwendungen

Lange Garantie

Bis zu 3 Jahre Garantie ermöglicht dem Kunden keine Sorgen über den Service.

Flexible Anpassung

Hohe Qualität und schnelle und flexible Anpassung an Kundenbedürfnisse

2. Regeln für die Benennung

3. Hauptspezifikationen der Leistung

3Mechanische Abmessungen (mm)
