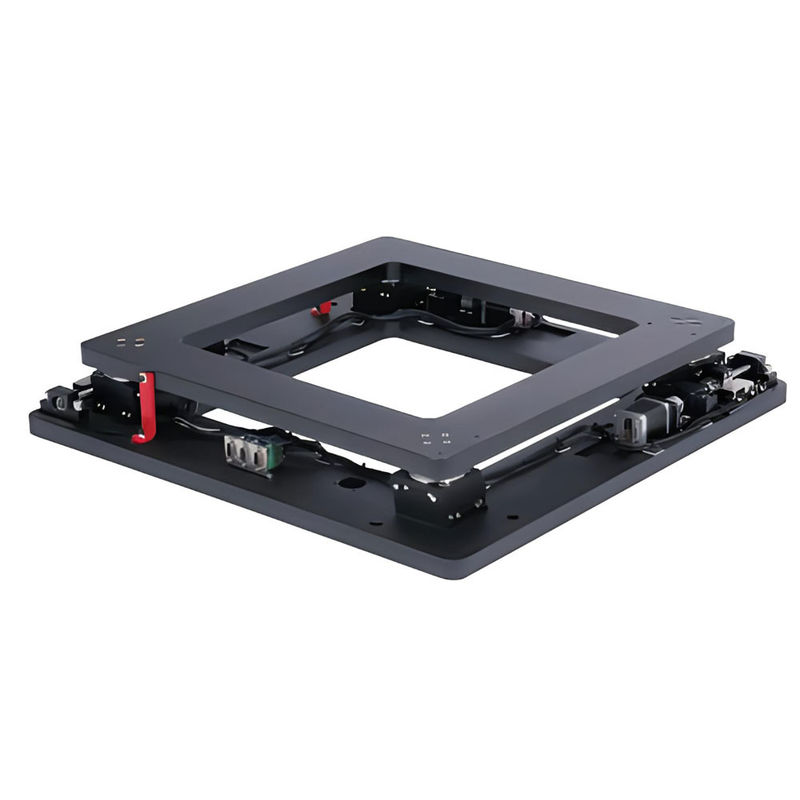

YK-XXY350 XXY UVW XYR Hochpräzisions-Ausrichtungsanlage für die automatische Bewegungssteuerung

1. Produktübersicht

Die Positionierungsplattform kann in vier Typen unterteilt werden: XYθ-Positionierungsplattform, UVW-Positionierungsplattform, XXY-Positionierungsplattform und XXYY-Positionierungsplattform.

XYθ Positionierungsplattform

Es besteht aus einer X- und einer Y-Richtungsbewegungssteuerung und einem Drehmechanismus an der Oberseite.Es kann die Positionierung und Winkelkontrolle des Werkstücks auf der XY-Ebene erreichen, während der Objektwinkel auch richtig istDie Genauigkeit ist höher als die der normalen Positionierungsplattformen.

UVW-Positionierungsplattform:

UVW-Positionierungsplattform: bestehend aus 2 Sätzen von Bewegungskontrollmodulen in der X-Richtung und 1 Satz von Bewegungskontrollmodulen in der Y-Richtung sowie einer Rotationssteuerungsachse an der Oberseite.Die UVW-Positionierungsplattform kann Rotation basierend auf jedem Punkt auf der Arbeitsebene tun, während sie sich horizontal in jede Richtung auf der Plattform bewegen.Die UVW-Positionierungsplattform hat die Vorteile einer höheren Genauigkeit und einer stärkeren strukturellen Steifigkeit im Vergleich zur dreiachsigen Struktur XYθ. Sehr geeignet für Anwendungsszenarien, bei denen der Platz für die Installation sehr sensibel ist.

XXY-Positionierungsplattform

XXY-Plattform: Sie besteht aus zwei Gruppen von Bewegungskontrollmodulen in der X-Richtung, einem Satz von Bewegungskontrollmodulen in der Y-Achsenrichtung und einem freien Achsenbewegungskontrollmodul.Es kann verschiedene Drehwinkel θ erzeugen, während es sich in jede XXY-Richtung bewegt, und seine Genauigkeit ist sehr hoch.

Funktion des Positionierungsplattformsystems XXY

1Die Ausrichtungsgenauigkeit ist ziemlich hoch, und die Reaktionsgeschwindigkeit ist auch schnell.

2Es können verschiedene Ziele, einschließlich Kreuzzeichen, Zentralzeichen, Geraden, Schnittstellen, Vorlagen und Wassertropfen usw., ermittelt werden.

3. Flexible Montage: sowohl die Plattform als auch die Kamera können nach unten oder nach oben montiert werden, und der orthogonale Roboter/orthogonale Y-Arm bewegt die Kamera.

4. Eine Vielzahl von Kommunikationsmethoden: Unterstützung der seriellen Kommunikation und TCP/IP-Kommunikation, Unterstützung des Standard-MODBUS-Protokolls und andere Kommunikationsmethoden können angepasst werden.

Positionsierungsplattform XXYY:

XXYY-Paarplattform: Bestehend aus zwei Sätzen von X-Achsen-Bewegungssteuerungsmodulen und zwei Sätzen von Y-Achsen-Bewegungssteuerungsmodulen.,Geschwindigkeit und Steifigkeit.

Anwendungen:
Als mechanisches Ausführungsstück in einem hochpräzisen Positionierungssystem wird es in der industriellen Automatisierung weit verbreitet, die eine besonders hohe Präzision erfordert, z. B. bei Halbleitern,Prüfgeräte, Maschinen zur Herstellung von LCD- und optischen Produkten (Optische Faser, optische Linse usw.), Belichtungsmaschinen, Bindemaschinen, Maskendruckmaschinen, WAFER-Positioniermaschinen, Bauteilmontage,PCB-Bohrmaschine, LCD-Beleuchtungsanzeige, Schneidmaschine, Aufkleberfilmmaschinen (LCD/FPC), Online-Druckmaschinen usw.

2. Produkte

Automatisierungskontrolle

Das Steuerungssystem der Positionierungsplattform verwendet in der Regel digitale Steuerungstechnologie, die die Automatisierung und intelligente Steuerung und Steuerung realisieren, die künstliche Betriebsintensivität reduzieren,und verbessern die Produktionseffizienz und die Produktqualität.

Hohe Präzision

Mit hochpräzisen Geraden-Linien-Lenkleinen, Schiebeblöcken, Schlittschuhen und anderen Komponenten an der Plattform,Es kann eine hochgenaue Positionierung und Übergang zu verschiedenen Anforderungen auf hoher Präzision erreichen..

Die Präzision der Positionsanpassung von ±1 bis ±10 μm gewährleistet eine hohe Leistungsfähigkeit bei Kundenanwendungen.

Schnell und stabil

Auf der Plattform werden in der Regel hochpräzise Antriebe wie Servomotoren eingesetzt, die eine schnelle und stabile Bewegungssteuerung erreichen und die Produktionseffizienz verbessern können.

Hohe Zuverlässigkeit

Nach strengen Tests und Inspektionen hat es eine hohe Zuverlässigkeit und Stabilität und kann einen langfristigen stabilen Betrieb gewährleisten.

Die durchschnittliche Lebensdauer von bis zu 80000 Stunden zeigt eine hohe Zuverlässigkeit der Plattformen in Automatisierungsanwendungen.

Einfach zu bedienen

Eine einfache Anwendungsoberfläche ermöglicht eine einfache Bedienung der Plattformen und eine schnelle Integration in Kundenanwendungen

Lange Garantie

Bis zu 3 Jahre Garantie ermöglicht dem Kunden keine Sorgen über den Service.

Flexible Anpassung

Hohe Qualität und schnelle und flexible Anpassung nach Kundenbedarf.Die Plattform kann entsprechend unterschiedlichen Anwendungsszenarien und Prozessbedürfnissen angepasst und aktualisiert werden, um sich an den Gegenstücksbetrieb verschiedener Arten von Werkstücken anpassen zu können.

2. Regeln für die Benennung

3. Hauptspezifikationen der Leistung

3Mechanische Abmessungen (mm)
