YK-XXY200 XXY UVW XYR Hochpräzisions-Ausrichtungsanlage für die automatische Bewegungssteuerung

1. Produktübersicht

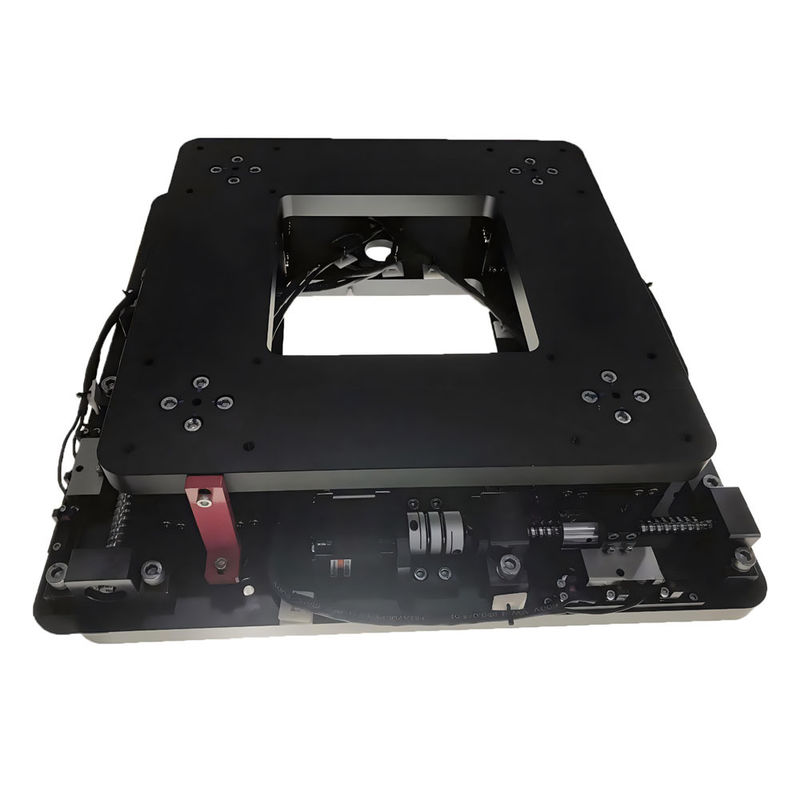

Die Positionierungsplattform kann in vier Typen unterteilt werden: XYθ-Positionierungsplattform, UVW-Positionierungsplattform, XXY-Positionierungsplattform und XXYY-Positionierungsplattform.Es besteht aus Steuerungseinheiten und Feinabstimmungseinheiten, die die Bewegung in X- bzw. Y-Richtung steuern., um den Zweck der Anpassung der Lage und des Winkels des Werkstücks auf der Arbeitsplattform zu erreichen.Die Positionierungsplattform wird hauptsächlich in Automatisierungsanwendungen mit hohen Geschwindigkeits- und Präzisionsanforderungen verwendet, wie Waferschneiden, Verpackungserkennung, PCB-Herstellung Expositionsmaschine usw.

XYθ Positionierungsplattform:
Es besteht aus einer X- und einer Y-Richtungsbewegungssteuerung und einem Drehmechanismus an der Oberseite.Es kann die Positionierung und Winkelkontrolle des Werkstücks auf der XY-Ebene erreichen, während der Objektwinkel auch richtig istDie Genauigkeit ist höher als die der normalen Positionierungsplattformen.

UVW-Positionierungsplattform:

bestehend aus 2 Sätzen von Bewegungssteuerungsmodulen in der X-Richtung und 1 Satz von Bewegungssteuerungsmodulen in der Y-Richtung sowie einer Rotationssteuerungsachse an der Oberseite.Die UVW-Positionierungsplattform kann Rotation basierend auf jedem Punkt auf der Arbeitsebene tun, während sie sich horizontal in jede Richtung auf der Plattform bewegen.Die UVW-Positionierungsplattform hat die Vorteile einer höheren Genauigkeit und einer stärkeren strukturellen Steifigkeit im Vergleich zur dreiachsigen Struktur XYθ. Sehr geeignet für Anwendungsszenarien, bei denen der Platz für die Installation sehr sensibel ist.

Plattform XXY:

Es besteht aus zwei Sätzen von Bewegungskontrollmodulen in der X-Richtung, einem Satz von Bewegungskontrollmodulen in der Y-Achsenrichtung und einem freien Achsenbewegungskontrollmodul.Es kann verschiedene Drehwinkel θ erzeugen, während es sich in jede XXY-Richtung bewegt, und seine Genauigkeit ist sehr hoch.

XXYY-Paarplattform:

Es besteht aus zwei Sätzen von X-Achsen-Bewegungssteuerungsmodulen und zwei Sätzen von Y-Achsen-Bewegungssteuerungsmodulen.

Anwendungen:

Als mechanisches Ausführungsstück in einem hochpräzisen Positionierungssystem wird es in der industriellen Automatisierung weit verbreitet, die eine besonders hohe Präzision erfordert, z. B. bei Halbleitern,Prüfgeräte, Maschinen zur Herstellung von LCD- und optischen Produkten (Optische Faser, optische Linse usw.), Belichtungsmaschinen, Bindemaschinen, Maskendruckmaschinen, WAFER-Positioniermaschinen, Bauteilmontage,PCB-Bohrmaschine, LCD-Beleuchtungsanzeige, Schneidmaschine, Aufkleberfilmmaschinen (LCD/FPC), Online-Druckmaschinen usw.

2. Produkte

Strukturen mit hoher Größe

Das bestehende hohle und solide Design von XXY auf der Plattform, das den unterschiedlichen Designbedürfnissen des Benutzers gerecht werden kann.

Schlankes und kundenorientiertes Design

Spart Platz MINI Stage xyθ Modulstruktur, um die dünnen und leichten Institutionen ohne mittlere Sitze zu realisieren.

Das Design der Hohlkonstruktion kann als optische Inspektionsvorrichtung oder als Tonhöhenprüfer verwendet werden.

Für eine bessere Lebensdauer und Genauigkeit der Benutzung der Plattform wird an jeder Bewegungsstrecke das Schmiersystem angebracht.

Die Materialien werden mit einer Ultra-Kaltbehandlung behandelt, um Varianten wirksam zu verhindern und die Lebensdauer, Qualität und Effizienz erheblich zu verbessern.

Hohe Präzision

Von ±1 bis ±10 μm Präzision der Positionsanpassung gewährleistet eine hohe Leistung der Kundenanwendungen

Hohe Zuverlässigkeit

Die durchschnittliche Lebensdauer von bis zu 80000 Stunden zeigt eine hohe Zuverlässigkeit der Plattformen in Automatisierungsanwendungen.

Einfach zu bedienen

Eine einfache Anwendungsoberfläche ermöglicht eine einfache Bedienung der Plattformen und eine schnelle Integration in Kundenanwendungen

Lange Garantie

Bis zu 3 Jahre Garantie ermöglicht dem Kunden keine Sorgen über den Service.

Flexible Anpassung

Hohe Qualität und schnelle und flexible Anpassung an Kundenbedürfnisse

2. Regeln für die Benennung

3. Hauptspezifikationen der Leistung

3Mechanische Abmessungen (mm)
