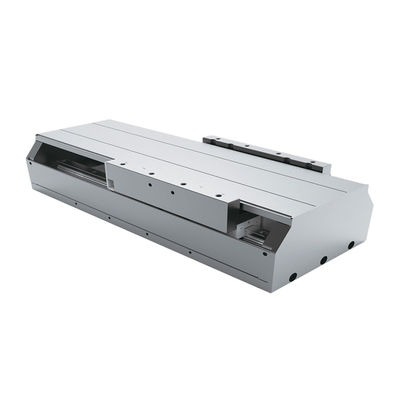

YK-KE-146 835N Hochpräzision Halbgeschlossene Linearmotormodule Hochleistungsqualität für industrielle Automatisierungen

1. Produktübersicht

Ein direkt angetriebener Linearmotor ist eine Vorrichtung, die die lineare Übertragung direkt vervollständigt.Halt und PinienDie Konzentration der Linienmotoren auf die Maschine ist in der Regel in der Lage, die Schallbelastung, den Verschleiß, die Schwingungen und andere Probleme, die durch die mechanische Übertragung verursacht werden, zu verringern.
Bei der Übertragung ist der rotierende Motorstator und der Rotor horizontal zu verteilen und direkt zu verbinden, um die Last zu antreiben.Der Linearmotor zeichnet sich durch hohe Übertragungswirksamkeit und gute dynamische Reaktion ausDie Linearmotoren werden mit der Entwicklung der industriellen Automatisierung und der Verschärfung der Ausrüstungsanforderungen weit verbreitet.

Der lineare Motor wird oft kurz beschrieben als der Drehmotor ist abgeflacht, und das Arbeitsprinzip ist ähnlich.Magnetspuren befestigt auf StahlflächeDer Rotor des Motors umfaßt eine Spulenwicklung, ein Hall-Komponenten-Schaltplatte, einen elektrischen Heizregler (Temperaturmessgerät zur Überwachung der Temperatur) und eine elektronische Schnittstelle.mit einer Leistung von mehr als 1000 W, die Bewegung des Rotors und des Stators erfordern Lagern, um eine angemessene Luftlücke zu erhalten.Der lineare Motor benötigt einen linearen Führer, um die Position der Bewegung des Rotors im Magnetfeld zu haltenDer lineare Motor muss die Position des Rotors durch einen linearen Encoder zurückgeben, der die Position der Last direkt messen kann, um die Positionsgenauigkeit zu verbessern.

Im Vergleich zum Drehmotor weist der Linearmotor hauptsächlich folgende Eigenschaften auf:

• Da der lineare Motor die Rotationsbewegung nicht durch einen mechanischen Mechanismus in lineare Bewegung umwandeln muss, ist die Struktur selbst vereinfacht.so dass Gewicht und Volumen stark verringert werden.
• Die zweite ist die hohe Positionierungsgenauigkeit, die durch die Beseitigung mechanischer Teile, die die Drehung in lineare Bewegung umwandeln, erreicht wird.mit einer Leistung von mehr als 50 W und.
• Die dritte ist schnelle Reaktionsgeschwindigkeit, hohe Empfindlichkeit und gute Zufälligkeit.so hält es eine gewisse Luftlücke zwischen der Bewegung und dem Stator ohne Kontakt. Die Empfindlichkeit, Schnelligkeit und Zufälligkeit. Die normale Geschwindigkeit des linearen Schrittmotors beträgt 1 m/s bis 10 m/s und kann bei Bedarf für Geschwindigkeiten bis zu 100 m/s angepasst werden.
• Der lineare Motor kann keine Kontaktstromübertragung erreichen, so dass der mechanische Reibungsverlust nahezu null ist.und die Ausfallquote ist viel geringer und wartungsfrei.

Anwendungen:

Kaifull-Linearmotoren werden in der industriellen Automatisierung weit verbreitet, z. B. bei der Montage von Halbleitern, Fotogravurmaschinen, Lasermaschinen, Waferdetektion, AOI, Elektronikmontage,präzise Abgabe, medizinische Behandlung, PCB-Pulching, Textilmaschinen, digitales Tintenstrahlpritzen, intelligente Sortierung, Gepäcktransport, Hochgeschwindigkeitslaminierungsgeräte, Lebensmittelverarbeitung, Koordinatenmessung,Präzisionsschleifen, Drahtschneidmaschinen, Hochgeschwindigkeitsmaschinen usw.

2. Produkte Merkmale

Vereinfachung komplexer Prozesse, Modulbildung:

Die Maschine besteht aus komplexen und mehrkomponentenhaften Komponenten, die Basis und die Führungsschiene sind integriert, und der Schieberegler, die Schiebereglerplatte, dieund Lesekopfstütze sind zu einem einfachen und robusten integrierten Modul integriert.

Ultra-hohe Präzision, ständig:

Mit Hilfe eines spezialisierten Verfahrens, bei dem die Führungsschienen direkt in die Aluminiumprofile eingebettet werden, gefolgt von einer einmaligen Präzisionsschleifung mit hochpräzisen Schleifmaschinen,Der lineare Motor erreicht noch höhere
Genauigkeit und höhere Haltbarkeit.

Mehr Öllager, länger Betrieb:

Mit einer großen Ölspeicherkapazität kann das größte Modul bis zu 100.000 Kilometer mit einer einzigen Ölinjektion laufen.

Höhere Belastungskapazität, stabiler Betrieb:

Der Schieber enthält eine beträchtliche Anzahl großer Präzisionsstahlkugeln, die jeweils eine Last von 1 bis 2 Tonnen tragen können.

Unerschütterlich bei harten Anforderungen:

Das Modul kann einer 500 mm exzentrischen Belastung standhalten und arbeitet weiterhin einwandfrei.

Optimiertes Material für eine verbesserte Verschleiß- und Rostbeständigkeit:

Die eingebetteten Führungsschienen bestehen aus Edelstahl und bieten eine überlegene Abwehrfähigkeit gegen Verschleiß, Korrosion und Rost.

3Regeln für die Benennung von Linearmotoren der KE-Serie

4. Hauptspezifikationen der Leistung
