Markenbezeichnung: | YARAK |
Modellnummer: | Y2SS3-S |
Mindestbestellmenge: | ≥50PCS |
Verpackungsdetails: | 50 Stück pro Karton |
Zahlungsbedingungen: | T/T auf Konto der Gesellschaft |

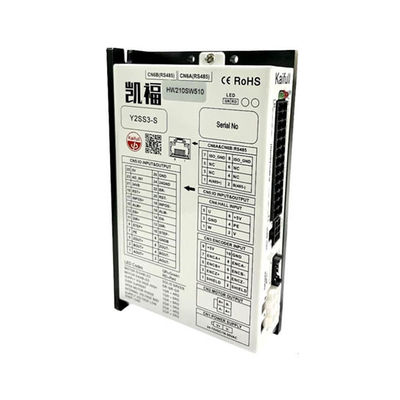

Y2SS3-S Adaptive 8.0A 2-Phasen-Schaltkreislauf-Schritt-Servoantrieb mit Encoder-Ausgabe für industrielle Automatisierung
1. Produktübersicht
Ein Schrittmotor-Treiber mit geschlossener Schleife ist ein Bewegungssteuerungstreiber, der Steuereinzelungen empfängt und den richtigen Antriebsstrom für einen Schrittmotor ausgibt und seine Bewegung steuert.Schrittmotor und Treiber bilden ein Schrittbewegungssteuerungssystem, und die Leistung hängt nicht nur vom Schrittmotor ab, sondern auch vom Schritttriebwerk.
Zu den Vorteilen von Schrittantrieben mit geschlossenem Schleife gehören: kein Schrittverlust, höheres Drehmoment, höhere Präzision, gute Stabilität, geringer Stromverbrauch, schnelle Reaktionsgeschwindigkeit, geringer Lärm usw.
Schrittlaufantriebe werden in der Fabrikautomation, in Schnitzmaschinen, in der Herstellung elektronischer Produkte, in der Logistiksortierung, in Robotern, in verschiedenen speziellen Automatisierungsgeräten, in medizinischen Geräten,CNC-Werkzeugmaschinen, Laserausrüstung, Druckmaschinen, Materialverarbeitung, Sicherheitssystem, Navigationssystem, industrielle Prüfung und Messung usw. Es gibt viele Bereiche wie Mess- und Messsysteme.
Wenn Sie den passenden Schritttriebwerk oder -motor nicht finden, können Sie uns jederzeit kontaktieren.
2Haupttechnische Spezifikationen
Eigenschaften
◆ Gleichstrom-Eingangsschritt-Servo-Treiber
◆ Anpassungsmotor und Last,Strom automatisch einstellen, 0,5-8,0A
◆ Eingangsspannung: 24 - 75 VDC
◆ Puls + Richtung / doppelter Pulsregelmodus
◆ 16 Stände, die optional unterteilt werden
◆ Steuersignal 5-24V kompatibel
◆ Mehrfacher elektrischer Schutz

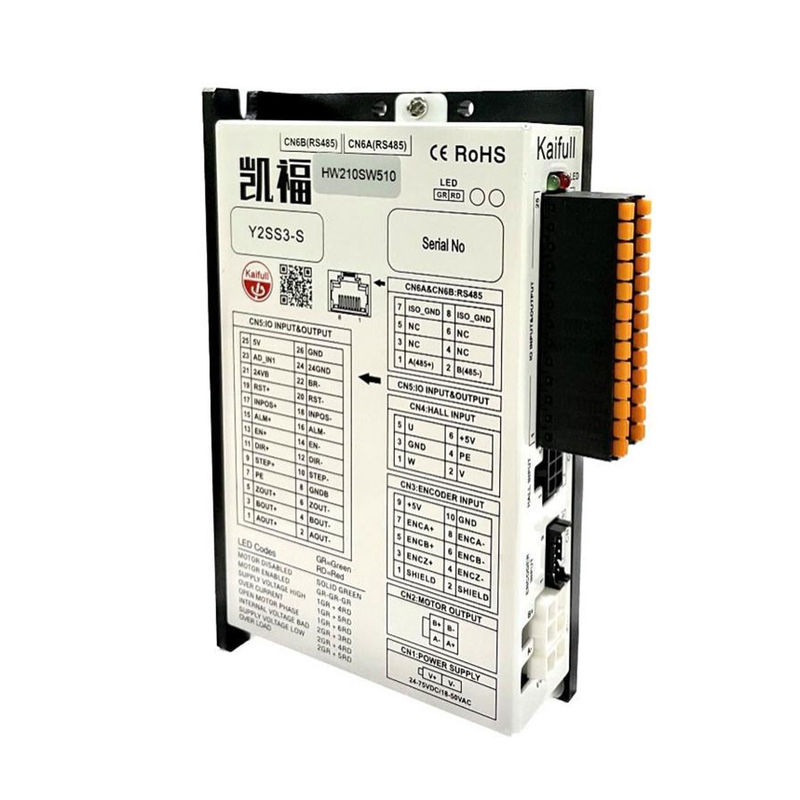

3. Stepper-Treiber externe Schnittstellen
4Beschreibung des LED-Statusindikators
Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.
Anzeige | Farbe | Erklären Sie |
KriegsgefangeneNotfall | Grün | Grün blinkt, wenn der Fahrer normal ist |
Fehler | Rot |
Wenn der Fahrer einen Fehler gemacht hat, abwechselnd blinken |
Status |
Ausfall |
Ursachen |
GrüninFlimmern |
AntriebNormal |
-- |
immer grünauf |
Nicht fahren.aktiviert |
EN-Hafen haben einen hohenEingabe |
Rot und 1grün |
Die Antriebstemperatur ist zuhohe |
DieWärme |
Rot und 1grün |
Antrieb Leistung Eingabe Ich bin fertig. Spannung |
Macht Versorgung Spannung ist größer als 75 V |
Rot und 1grün |
Fahren Sie rüber.Strom |
Motor-Verkabelungsfehler oder schlechteKontakt |
Rot und 1grün |
Motorwicklung offenSchaltung |
Der Motor ist nicht angeschlossen.- Ja, das ist gut. |
Rot und 2grün |
Antriebsintern SpannungFehler |
Macht ist auchniedrig |
Rot und 2grün |
Antrieb Leistung Eingabe unter Spannung |
Stromversorgungsspannung ist kleiner als 24 V |
5 rot und 2grün |
Über.Belastung |
ÜberschrittenBelastung |
5Stromanschluss.
Identifizierung des Terminals | Stromversorgungsanbindung |
V+ | Positiver Pol |
Ich... | Negativer Pol |
6. CN3 Encoder-Verbindung
Das Anschlussgerät und die Verlängerungsleitung des Encoders sind so ausgelegt, dass sie direkt eingesetzt werden können, so dass eine Selbstverkabelung als unnötig angesehen wird.
7. CN4 Hall-Eingang
Einstellung des Schalters | Beschreibung | Einstellung des Schalters | Beschreibung |
CN4.5 | U | CN4.6 | 5V+ |
CN4.3 | GND | CN4.4 | PE |
CN4. 1 | W | CN4.2 | V |
8. CN5 E/A-Steuerung
Steuerungssignal für E/A |
Eingang/Ausgang |
Referenzen |
||
CN5. 1 | AOUT+ | Encoder A+Ausgabe |
Abbildung 2 |
|
CN5.2 | - Das ist nicht... |
Encoder A-Ausgabe Encoder B+Ausgabe Encoder B-Ausgabe Encoder Z+Ausgabe Encoder Z-Ausgabe |
||
CN5.3 | BOUT+ |
O |
||
CN5.4 | Aber... | u t p u t | ||
CN5.5 | ZOUT+ | |||
CN5.6 | - Ich weiß nicht. | |||
CN5.7 | PE | Fahrerstrafe | ||
CN5.8 |
GNDB |
Anschlüssiger Erddraht (an den internen GND des oberen Computers angeschlossen) | ||
CN5.9 | STEP+ | Eingabe | STEP+: Puls-positiver Endpunkt |
Abbildung 4 |
CN5.10 | Schritt- | Schritt-: Pulsnegativterminal | ||
CN5. 11 | DIR+ | DIR+: positive Richtung | ||
CN5. 12 | DIR- | DIR-: negative Richtung | ||
CN5.13 |
Einheitliche |
EN+ positiver Endpunkt (normalerweise geschlossen) |
||
CN5. 14 | Die Kommission | Ausgabe |
EN-negative Endpunkte (normalerweise geschlossen) |
|
CN5. 15 | ALM+ |
Eingabe |
Ausgang des Alarms + ((100mA) |
Abbildung 1 |
CN5.16 | - Ich weiß nicht. | Alarmausgang -100 mA | ||
CN5. 17 | INPOS+ | Ausgang des Signals an Ort und Stelle + ((100mA) | ||
CN5.18 | INPOS- | Ausgangssignal vor Ort - ((100mA) | ||
CN5.19 | RST+ | Alarm zurücksetzen+ |
Abbildung 4 |
|
CN5.20 | RST- | Alarm zurückgesetzt. | ||
CN5.21 |
24VB |
Ausgabe
Eingabe |
24V Bremsstromversorgung Bremsleistung + ((24V1A) |
Abbildung 3 |
CN5.22 | BR- | Bremsleistung -24V1A | ||
CN5.23 | AD-IN1 | Ausgabe | Analog-Eingang | |
CN5.24 | 24 GND | Bremsstromversorgung 0V | ||
CN5.25 | 5V | Stromversorgung des Potentiometers + 5 V |
Abbildung 5 |
|
CN5.26 | GND | Stromversorgung des Potentiometers 0V |
9. CN6 RS485 Verbindung
Einstellung des Schalters | Einstellung des Schalters | Drehstellung | Einstellung des Schalters |
CN6.7 | ISO_GND | CN6.8 | ISO_GND |
CN6.5 | NC | CN6.6 | NC |
CN6.3 | NC | CN6.4 | NC |
CN6. 1 | A485+) | CN6.2 | B(485-) |
10Steuerung der Signalverbindungen.
Eingabeanschlüsse:
Ausgangsanschlüsse:
9. Mechanische Abmessungen
![]() |
