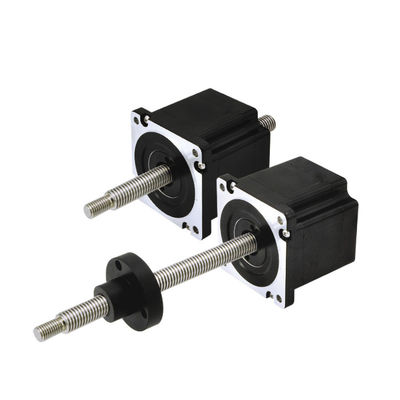

86LHS-Serie Sechs Drähte 2000N Kraft 2 Phase Nema34 Keine gefangene externe Nuss Hybride lineare Schrittmotoren Lineare Akuatoren

Markenbezeichnung:	PRMCAS
Modellnummer:	86LHS SIX Drähte ohne Gefangene und Außennutzen
Mindestbestellmenge:	≥50PCS
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe des Rahmens:

Nema34, 86mm

Phase:

Phase 2

Schrittwinkel:

10,8°

WINKEL-GENAUIGKEIT:

00,09°

Nennstrom:

1.3/3.12/5.47A

Empfohlene Lastgrenze:

2000N@10rps

Kabel:

Höhepunkte:

Niedriges Rauschen, geringe Vibrationen, geringe Heizung, hohe Glättlichkeit, hohe Zuverlässigkeit

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

NEMA34 Linear-Hybrid-Schrittmotor

Beschreibung des Produkts

1. Hybride Lineare Schrittmotoren Übersicht
Der Hybrid-Linear-Schrittmotor wandelt die Drehbewegung in eine lineare Bewegung um.Anwendungen zur AutomatisierungIm Folgenden sind einige der häufigsten Anwendungen von Hybrid-Linearmotoren aufgeführt.

3D-Drucker: In einem 3D-Drucker wird der Schraubmotor verwendet, um die lineare Bewegung des gedruckten Kopfes in verschiedene Richtungen zu steuern, wodurch Schichten des Stapelns und die Schaffung von dreidimensionalen Objekten erreicht werden.
Automatisierte Produktionslinie: Der Schraubmotor wird in der Produktionslinie für Materialbearbeitung, Montage und Positionierung eingesetzt und ermöglicht eine hochpräzise Positionierung und Steuerung.
Medizinische Ausrüstung: Im medizinischen Bereich wird der Schraubmotor zur Steuerung der Bewegung von medizinischen Geräten wie Röntgengeräten, CT-Scannern und Chirurgie-Robotern eingesetzt.
Textiltechnische Geräte: Textilmaschinen müssen die Bewegung von Stoffen, wie z. B. Webmaschinen und Nähmaschinen, steuern, um eine präzise Stoffverarbeitung und Nähvorgänge zu erreichen.
Herstellung von Halbleitern: In der Halbleiterindustrie wird der Schraubmotor zur präzisen Steuerung von Halbleitergeräten, wie z. B. der Herstellung von Leiterplatten, verwendet.
Montage elektronischer Geräte: Während des elektronischen Herstellungsprozesses wird der Schraubmotor zur Montage linearer Komponenten wie der LCD-Panelmontage und der Positionierung der Leiterplatte verwendet.
Ausrüstung für wissenschaftliche Forschung: In Labor- und wissenschaftlichen Forschungsbereichen werden Schraubmotoren zur Steuerung der linearen Bewegung von Instrumenten, wie z. B. der Anpassung der Brennweite eines Mikroskops, und der Bewegung von Proben verwendet.

2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,

86LHS-Serie Sechs Drähte 2000N Kraft 2 Phase Nema34 Keine gefangene externe Nuss Hybride lineare Schrittmotoren Lineare Akuatoren 0
Allgemeine Spezifikationen,

Schrittwinkel	1.8° (2 Phase)
Schrittwinkelgenauigkeit	± 0,09°
Größe	Nema34, 86mm
Isolationsgrad	500 VdC, 20 MΩ Min. ,Klasse B
Dielektrische Festigkeit	500 VAC für 1 Minute
Temperaturanstieg	Weniger als 80°C (Nennstrom)
Oberflächentemperatur	Max.Zulassung bei 100 °C
Luftfeuchtigkeit	20% bis 90% RH
IP-Klasse	IP40
Zertifikate	Rohs, CE, CCC

3. HDatenblatt über die Leistung eines hybriden linearen Schrittmotors

Modellbezeichnung	Verkabelung	Nennspannung	Bewertet Strom	Widerstand/Phase	Induktivität /phase	Stromverbrauch	Temperaturen steigen.	Gewicht	Isolierung Widerstand
86LHS5474	Bipolar	2.85V	5.47A	0.52Ω	2.86mH	31.2W	75°C	20,3 kg	20MΩ
86LHS3124		5V	3.12A	1.6Ω	80,8 mH
86LHS1304		12 V	1.3A	9.23Ω	51 mH
86LHS3126	Einpolar	5V	3.12A	1.6Ω	40,4 mH
35LHS1306	Einpolar	12 V	1.3A	23.0Ω	25.5mH

Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.

Code	Abmessungen der Schraubschraube in mm
Code	Durchmesser	Schritt	Blei
3	φ15 ist88	0.0127	2.54
B	φ15 ist88	0.015875	3.175
Y	φ15 ist88	0.0635	12.7
Z	φ15 ist88	0.127	25.4

4Mechanische Abmessungen (in mm)

Mechanische Zeichnungen des äußeren Mutternatzes wie unten,

86LHS-Serie Sechs Drähte 2000N Kraft 2 Phase Nema34 Keine gefangene externe Nuss Hybride lineare Schrittmotoren Lineare Akuatoren 1

Keine mechanischen Zeichnungen nachstehend,

86LHS-Serie Sechs Drähte 2000N Kraft 2 Phase Nema34 Keine gefangene externe Nuss Hybride lineare Schrittmotoren Lineare Akuatoren 2

5. Kraft- und Pulskurven

6. Verkabelung
86LHS-Serie Sechs Drähte 2000N Kraft 2 Phase Nema34 Keine gefangene externe Nuss Hybride lineare Schrittmotoren Lineare Akuatoren 4
