Linearhybrider Schrittmotor

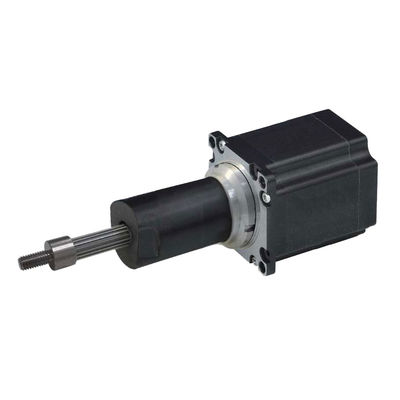

57LHS-Serie Doppelstapel Vier Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren

Alle Kategorien

Helical Planetary Gearbox (Helical Planetary Gearbox) ist ein Getriebe, das mit einer Schraube ausge

Schrittmotor mit geschlossener Schleife

Linearhybrider Schrittmotor

Kontakt mit uns

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

Kontaktieren Sie uns jetzt

57LHS-Serie Doppelstapel Vier Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren

Markenbezeichnung:	PRMCAS
Modellnummer:	57LHS Doppelstapel Vier Drähte Gefangene Serie
Mindestbestellmenge:	≥50PCS
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe des Rahmens:

Nema 23, 57 mm

Phase:

Phase 2

Schrittwinkel:

10,8°

WINKEL-GENAUIGKEIT:

00,09°

Nennstrom:

0.9/2.16/3.32A

Empfohlene Lastgrenze:

Kabel:

Höhepunkte:

Niedriges Rauschen, geringe Vibrationen, geringe Heizung, hohe Glättlichkeit, hohe Zuverlässigkeit

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

2 Phasenlineare Hybrid-Schrittmotoren

Beschreibung des Produkts

1. Produktübersicht

2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,

57LHS-Serie Doppelstapel Vier Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 0
Allgemeine Spezifikationen,

Schrittwinkel	1.8° (2 Phase)
Schrittwinkelgenauigkeit	± 0,09°
Größe	Nema23, 57mm
Isolationsgrad	500 VdC, 20 MΩ Min. ,Klasse B
Dielektrische Festigkeit	500 VAC für 1 Minute
Temperaturanstieg	Weniger als 80°C (Nennstrom)
Oberflächentemperatur	Max.Zulassung bei 100 °C
Luftfeuchtigkeit	20% bis 90% RH
IP-Klasse	IP40
Zertifikate	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Kaptive ArtHDatenblatt über die Leistung eines hybriden linearen Schrittmotors

Modellbezeichnung	Verkabelung	Nennspannung	Bewertet Strom	Widerstand/Phase	Induktivität /phase	Stromverbrauch	Temperaturen steigen.	Gewicht	Isolierung Widerstand
57LHS3324	Bipolar	3.25V	3.32A	0.98Ω	1.33mH	14 W	75°C	352 g	20MΩ
57LHS2164		5V	2.16A	2.31Ω	60,6 mH
57LHS0904		12 V	0.9A	13.33Ω	45.1mH

Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.
Verfügbare Spezifikationen der Schrauben,

Code	Abmessungen der Schraubschraube in mm
Code	Durchmesser	Schritt	Blei
Eine	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Mechanische Abmessungen (in mm)

Maschinelle Zeichnungen für den eingeschlossenen Typ wie nachstehend,
57LHS-Serie Doppelstapel Vier Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 1

Anmerkung: Die nachstehend aufgeführten Anpassungsdaten sind für A und B verfügbar.

Entfernungscode	Entfernung (mm)	A (mm)	B (mm)
302	12.7	20.47	1.68
303	19.1	26.82	8.03
304	25.4	33.17	14.38
305	31.8	39.52	20.73
306	38.1	45.87	27.08
307	50.8	58.57	39.78

5. Kraft- und Pulskurven
57LHS-Serie Doppelstapel Vier Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 2

6. Verkabelung
