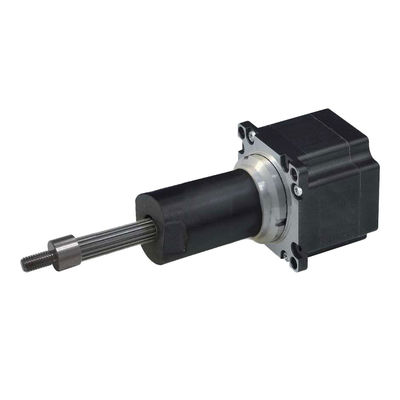

57LHS-Serie Sechs Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren

Markenbezeichnung:	PRMCAS
Modellnummer:	57LHS Sechsdraht-Kaptive-Serie
Mindestbestellmenge:	≥50PCS
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe des Rahmens:

Nema 23, 57 mm

Phase:

Phase 2

Schrittwinkel:

10,8°

WINKEL-GENAUIGKEIT:

00,09°

Nennstrom:

0.54/1.3/2.0A

Empfohlene Lastgrenze:

Kabel:

Höhepunkte:

Niedriges Rauschen, geringe Vibrationen, geringe Heizung, hohe Glättlichkeit, hohe Zuverlässigkeit

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

990N Linear-Hybrid-Schrittmotor

Beschreibung des Produkts

1. Kaptiv-Hybrid-Linear-Schrittmotor Übersicht

Die Kaptivhybrid-Linear-Schrittmotoren sind spezialisiert auf hohe Präzision, hohe Glättlichkeit, geringe Erwärmung, schnelle Reaktion, geringen Lärm usw. undweit verbreitetin den Bereichen der industriellen Automatisierung, wie medizinische Geräte, Elektronikmaschinen, Prüfgeräte, Bildprüfmaschinen, Halbleiterproduktionsgeräte, Telekommunikation usw.

Vorteile von Kaifull-Linearmotorensind hohe Zuverlässigkeit, hohe Leistungsfähigkeit, lange Lebensdauer, geringe Größe, hohe Geschwindigkeit und geringer Lärm sowie hohe Effizienz, schnelle Reaktion usw.

Aufgrund der Verwendung von TOP-Level-Materialien für Motor und Schmiermittel ist der Motor größtenteils wartungsfrei.

Auch flexible Anpassung auch auf der Grundlage der Kundenanforderungen unterstützt, wie zum Beispiel Motor Größe, Motor Körperlänge, Schraube führen, Schlag, Kraft usw.

2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,

57LHS-Serie Sechs Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 0
Allgemeine Spezifikationen,

Schrittwinkel	1.8° (2 Phase)
Schrittwinkelgenauigkeit	± 0,09°
Größe	Nema23, 57mm
Isolationsgrad	500 VdC, 20 MΩ Min. ,Klasse B
Dielektrische Festigkeit	500 VAC für 1 Minute
Temperaturanstieg	Weniger als 80°C (Nennstrom)
Oberflächentemperatur	Max.Zulassung bei 100 °C
Luftfeuchtigkeit	20% bis 90% RH
IP-Klasse	IP40
Zertifikate	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Kaptive ArtHDatenblatt über die Leistung eines hybriden linearen Schrittmotors

Modellbezeichnung	Verkabelung	Nennspannung	Bewertet Strom	Widerstand/Phase	Induktivität /phase	Stromverbrauch	Temperaturen steigen.	Gewicht	Isolierung Widerstand
57LHS2004	Bipolar	3.25V	2.0A	1.63Ω	3.5mH	13 W	75°C	511 g	20MΩ
57LHS1304		5V	1.3A	3.85Ω	10.5mH
57LHS0544		12 V	0.54A	22.2Ω	47 mH
57LHS1306	Einpolar	5V	1.3A	3.85Ohm	5.3mH
57LHS0546	Einpolar	12 V	0.54A	22.2Ohm	230,6 mH

Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.
Verfügbare Spezifikationen der Schrauben,

Code	Abmessungen der Schraubschraube in mm
Code	Durchmesser	Schritt	Blei
Eine	φ9.53	0.0079375	1.5875
T	φ9.53	0.021166	4.22
S	φ9.53	0.010584	2.1168
3	φ9.53	0.0127	2.54
1	φ9.53	0.0254	5.08
2	φ9.53	0.0508	10.16

4Mechanische Abmessungen (in mm)

Maschinelle Zeichnungen für den eingeschlossenen Typ wie nachstehend,
57LHS-Serie Sechs Drähte 990N Kraft 2 Phase Nema23 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 1

5. Kraft- und Pulskurven

6. Verkabelung
