1. Übersicht über Hybrid-Linear-Schrittmotoren

Der Hybrid-Linear-Schrittmotor ist eines der linearen Motorsteuerungsprodukte,der durch die Wechselwirkung mit dem vom Stator erzeugten Puls-Elektromagnetfeld durch den Eisenkern des magnetischen Rotors gedreht wirdDer Schraubschrittmotor verwandelt die Drehbewegung im Motor in eine lineare Bewegung.


2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,


Allgemeine Spezifikationen,


3. 20LHS0494/0244/0164 Kaptive ArtHDatenblatt über die Leistung eines hybriden linearen Schrittmotors


Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.
Verfügbare Spezifikationen der Schrauben,



4Mechanische Abmessungen (in mm)

Mechanische Zeichnungen des äußeren Mutternatzes wie unten,

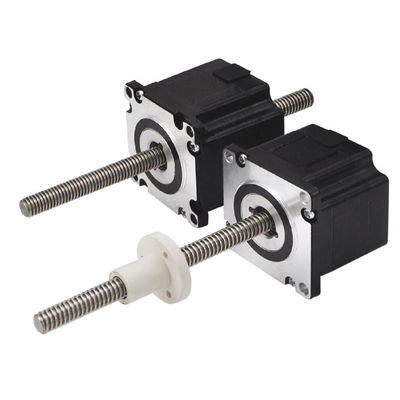

Nicht kapative mechanische Zeichnungen des Typs wie unten,



5. Kraft- und Pulskurven


6. Verkabelung

7- Faktoren für die Modellauswahl

• Systembelastung

Die Belastung des Systems umfasst statische und dynamische Belastung, und oft bestimmt die Größe der Belastung die Größe des Motors.

Statische Belastung: der maximale Schub, dem die Schraube im statischen Zustand standhalten kann.

Dynamische Belastung: Die Schraube ist in Bewegung, um den maximalen Schub zu tragen.

• Die Drehzahl des Motors

Die Laufgeschwindigkeit des Linearmotors hängt eng mit der Führung der Schraube zusammen, und eine Schraubdrehung wird gedreht.und eine größere Schraube sollte bei hoher Drehzahl ausgewählt werden.

• Die für die Anwendung erforderliche Genauigkeit

Schraubgenauigkeit: Im Allgemeinen wird die Schraubgenauigkeit durch lineare Genauigkeit gemessen, d. h. der Fehler der tatsächlichen Route und der theoretischen Route nach der Drehung der Drehung des Drahtes.

Wiederholte Positionierungsgenauigkeit: Die wiederholte Positionierungsgenauigkeit ist die Genauigkeitsdefinition des Systems, das die angegebene Position wiederholen kann, was ein wichtiger Indikator für das System ist.

Schraubleiter: Die relativen axialen Bewegungen der beiden in der Schraube und Mutter der Rückenöffnung und der Mutter.Die Kompensation oder Korrektur der Rückenfreiheit kann durch die Lücke in der Lücke erreicht werdenWenn eine Zwei-Wege-Positionierung erforderlich ist, muss der Rückenbereich beachtet werden.

• Andere Faktoren

Die mechanische Struktur der Anlage, die effektive Strecke der Schraube, die Verbindung des Motors mit dem Bewegungsgegenstand usw.
