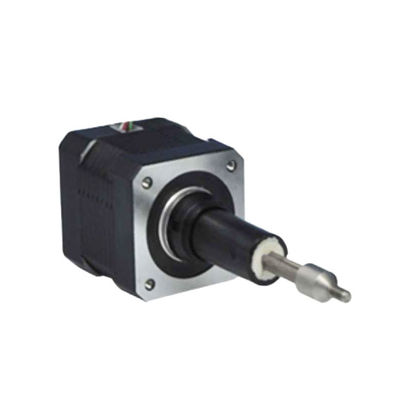

42LHS-Serie Vier Drähte Doppelwelle 320N Kraft 2 Phase Nema17 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren

Markenbezeichnung:	PRMCAS
Modellnummer:	42LHS Vier Drähte Doppelwellenkaptiv-Serie
Mindestbestellmenge:	≥50PCS
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe des Rahmens:

Nema 17, 42 mm

Phase:

Phase 2

Schrittwinkel:

10,8°

WINKEL-GENAUIGKEIT:

00,09°

Nennstrom:

0.55/1.3/2.6A

Empfohlene Lastgrenze:

Kabel:

Höhepunkte:

Niedriges Rauschen, geringe Vibrationen, geringe Heizung, hohe Glättlichkeit, hohe Zuverlässigkeit

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

Nema17 Linear-Hybrid-Schrittmotor

Beschreibung des Produkts

1Überblick über den Hybrid-Linearmotor

Der Hybrid-Linear-Schrittmotor ist eine Präzisionsübertragungseinrichtung, die die Rundenbewegung des Motorrotors in eine lineare Bewegung umwandelt.Es verwendet die Koordination der Schraubstange und dem Schrittmotor, um die Drehbewegung des Schrittmotors in eine lineare Bewegung der Schraube umzuwandeln, wodurch eine präzise Steuerung der Verschiebung erreicht wird.

Die Hybrid-Linear-Schrittmotoren zeichnen sich durch die Vorteile hoher Präzision, hoher Geschwindigkeit und hoher Steifigkeit aus.und die Geschwindigkeit kann mehrere Meter oder sogar mehr als zehn Meter pro Minute erreichenDarüber hinaus eine hohe Tragfähigkeit, eine einfache Struktur, bequem und sogar wartungsfrei.

Bei der Auswahl eines Hybrid-Linearmotors müssen die geeigneten Schraubentypen und Spezifikationen ausgewählt werden, um den unterschiedlichen Anwendungsszenarien und Lastbedürfnissen sowie den mechanischen Abmessungen gerecht zu werden.Treibstrom, usw.

2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,

42LHS-Serie Vier Drähte Doppelwelle 320N Kraft 2 Phase Nema17 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 0
Allgemeine Spezifikationen,

Schrittwinkel	1.8° (2 Phase)
Schrittwinkelgenauigkeit	± 0,09°
Größe	Nema 17, 42 mm
Isolationsgrad	500 VdC, 20 MΩ Min. ,Klasse B
Dielektrische Festigkeit	500 VAC für 1 Minute
Temperaturanstieg	Weniger als 80°C (Nennstrom)
Oberflächentemperatur	Max.Zulassung bei 100 °C
Luftfeuchtigkeit	20% bis 90% RH
IP-Klasse	IP40
Zertifikate	Rohs, CE, CCC

3. 20LHS0494/0244/0164 Kaptive ArtHDatenblatt über die Leistung eines hybriden linearen Schrittmotors

Modellbezeichnung	Verkabelung	Nennspannung	Bewertet Strom	Widerstand/Phase	Induktivität /phase	Stromverbrauch	Temperaturen steigen.	Gewicht	Isolierung Widerstand
42LHS2604	Bipolar	2.33V	2.6A	0.9Ω	1.33mH	14 W	75°C	352 g	20MΩ
42LHS1304		5V	1.3A	3.8Ω	60,6 mH
42LHS0554		12 V	0.55A	21.9Ω	45.1mH

Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.
Verfügbare Spezifikationen der Schrauben,

Code	Abmessungen der Schraubschraube in mm
Code	Durchmesser	Schritt	Blei
N	φ5.54	0.003048	0.6096
J	φ5.54	0.012192	2.4384
Q	φ5.54	0.024384	4.8768
R	φ5.54	0.048768	9.7536
P	φ6.35	0.0039688	0.79375
Eine	φ6.35	0.0079375	1.58750
B	φ6.35	0.0158750	3.17500
C	φ6.35	0.0317500	6.35

4Mechanische Abmessungen (in mm)

Mechanische Zeichnungen für den doppelwellenförmigen Kaptivtyp wie nachstehend,
42LHS-Serie Vier Drähte Doppelwelle 320N Kraft 2 Phase Nema17 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 1

Anmerkung: Die nachstehend aufgeführten Anpassungsdaten sind für A und B verfügbar.

Entfernungscode	Entfernung (mm)	A (mm)	B (mm)
302	12.7	19.8	0.51
303	19.1	26.2	6.86
304	25.4	32.5	13.21
305	31.8	38.9	19.56
306	38.1	45.2	25.91
307	50.8	57.9	38.61

5. Kraft- und Pulskurven
42LHS-Serie Vier Drähte Doppelwelle 320N Kraft 2 Phase Nema17 Kaptive Hybrid lineare Schrittmotoren Lineare Akuatoren 2

6. Verkabelung
