1Übersicht über den Hybrid-Linear-Schrittmotor

Hybrid linear Stepper Motor ist eine gängige lineare Bewegungssteuerung, die zur Umwandlung von Rotationsbewegung in lineare Verschiebung verwendet wird.Nüsse und Kontrollsysteme.
Die Vorrichtung des Schraubmotors weist die Eigenschaften hoher Präzision, hoher Belastbarkeit und hoher Zuverlässigkeit auf, so dass sie im Bereich der Industrie und der Automatisierung weit verbreitet ist,einschließlich Telekommunikation, Prüfgeräte, industrielle Automatisierungskontrolle, Werkzeugmaschinenherstellung, medizinische Ausrüstung, 3D-Druck, Solar-Tracking-Systeme usw., um eine genaue Positions- und Geschwindigkeitskontrolle zu erreichen.

Anwendung:

Hybrid-Linearmotoren werden in vielen Industrie- und Maschinenanwendungen weit verbreitet und eignen sich besonders für Anlässe, bei denen eine lineare Bewegungssteuerung erforderlich ist.Im Folgenden sind einige allgemeine Anwendungsbereiche aufgeführt::

• Aufzugsvorrichtung: zur Aufhebung von Plattformen, Aufzügen, Aufzügen usw.
• Automatisierte Ausrüstung: Materialtransport, Montage, Prüfung und Verpackung für automatisierte Produktionslinien.
• Medizinische Ausrüstung: Medizinische Betten, chirurgische Roboter, CT-Scanner usw. benötigen präzise Trainingsgeräte.
• 3D-Druck: Es wird verwendet, um die genaue Position des Druckkopfes zu steuern, um eine dreidimensionale Struktur zu erstellen.Der Hybrid Linear Stepper Motor kann eine effiziente und genaue Positionskontrolle erreichen, so dass es in 3D-Druckern weit verbreitet ist.
• CNC-Werkzeugmaschinen: zum Schneiden, Fräsen, Bohren und Verarbeiten von Materialien.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,In der CNC-Maschine wird der Schraubschrittmotor in der Regel zur Antriebsposition und Positionssteuerung verwendet.Es spielt eine entscheidende Rolle bei der Verarbeitungsgenauigkeit und bei der Vervollständigung der Produktqualität.
• Solarverfolgungssystem: Automatische Verfolgung der Sonnenposition für Solarzellen, um mehr Sonnenenergie zu erhalten.
• Verpackungsmaschinen: Der hybride lineare Schrittmotor kann eine hochpräzise Positionssteuerung ermöglichen, weshalb er in Verpackungsmaschinen weit verbreitet ist.Es kann zur Steuerung von Betriebsaufgaben wie Positionierung verwendet werden., Zylinderdruck und zur Verbesserung der Präzision der Verpackung.

Auswahl des Hybrid-Schrittmotors

Schritt 1: Bei der Wahl der Motorbasis werden die Spezifikationen des Motors entsprechend der Last bestimmt.Je größer die Last, je größer die Beschleunigung, desto höher die Anforderungen an den Schub des Motors und desto größer die Größe der Basis des Motorkörpers.

• Bestimmung des für die Achsrichtung des Motors erforderlichen Lastschlages und zunächst Bestimmung der Spezifikationen des erforderlichen Motorkörpers.
• Es ist festzustellen, ob die Selbstverschließung abgeschaltet werden soll, insbesondere die Arbeitsbedingungen der vertikalen Belastung.

Schritt 2: Auswahl des Leiters zur Bestimmung der maximalen linearen Achsgeschwindigkeit

• Der Schraubführer wird anhand der Höchstgeschwindigkeit der Schraubsachse in der jeweiligen Anwendung bestimmt.
• Bei der Vertikalbelastung ist die Bremse zu verwenden. Die Rollenschraube tritt in den Motor ein, um sicherzustellen, dass die Bremse auch erforderlich ist, um eine vertikale Kraftsicherung zu gewährleisten.
• Bei der Auswahl des Typs muss der Schrittmotor nicht nur das Lastdrehmoment berücksichtigen, sondern auch das beschleunigte Drehmoment im Beschleunigungsprozess bewerten.Die Summe der beiden kann genau zu bekommen Endlast Drehmoment.

Wenn Sie einen angepassten Hybrid-Linear-Schrittmotor benötigen, lassen Sie es uns bitte wissen, und wir werden die am besten geeigneten Produkte bewerten und Ihnen schicken.

2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,


Allgemeine Spezifikationen,

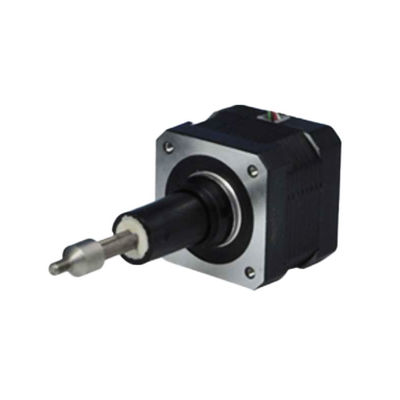

3. 20LHS0494/0244/0164 Kaptive ArtHDatenblatt über die Leistung eines hybriden linearen Schrittmotors

Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.
Verfügbare Spezifikationen der Schrauben,



4Mechanische Abmessungen (in mm)

Mechanische Zeichnungen für den doppelwellenförmigen Kaptivtyp wie nachstehend,



Anmerkung: Die nachstehend aufgeführten Anpassungsdaten sind für A und B verfügbar.

5. Kraft- und Pulskurven


6. Verkabelung
