1Übersicht über den Hybrid-Linear-Schrittmotor

Das Antriebsprinzip des Hybrid Linear Stepper Motors basiert auf der Schritttechnologie.Der Schraubenmechanismus verwandelt die Drehbewegung in eine lineare Bewegung, um eine hochpräzise Positionskontrolle zu erreichenIm eigentlichen Anwendungsverfahren wird die Motorsteuerung nach verschiedenen Steuerungsweisen wie Vollschritt, Halbschritt usw. betrieben.Die Wahl dieser Modi beeinflusst die Drehgeschwindigkeit und die Genauigkeit der Positionskontrolle des MotorsAußerdem gibt es verschiedene Arten von Schraubleitungen und Schlag, um die Anforderungen verschiedener Anwendungen zu erfüllen.

Im Allgemeinen beträgt der Standardschlag der elektrischen Schraube 100,150, 200, 250, 300, 350, 400 mm, während spezielle Zuganforderungen durch flexible Anpassung unterstützt werden können.Die hybriden linearen Schrittmotoren können mit unterschiedlichen Schubschraubenleitungen nach unterschiedlichen Einsatzbelastungen konstruiert werden. Der maximale Schub der hybriden linearen Schrittmotoren kann bis zu 20kN erreichen, die ohne Lastgeschwindigkeit normalerweise 4 ~ 45mm / spezielle lineare Geschwindigkeit kann auch angepasst werden.

Hauptmerkmale eines Hybrid-Linear-Schrittmotors,

• Hohe Genauigkeit: Da die Schraubstange eine Spirallinie ist, kann der Schrittmotor mit Antrieb die Positionsgenauigkeit hoch machen, normalerweise 0,01 mm.
• Großes Drehmoment: Das Drehmoment des Schrittmotors mit Schraubantrieb ist relativ groß und kann großen Belastungen und Trägheit standhalten.
• Einfache Struktur: Die Übertragungsstruktur der Schraube ist einfach und es ist nicht notwendig, sich auf einen speziellen Verzögerungsmechanismus zu spezialisieren.
• Mangelnde Widerstandsfähigkeit gegen Störungen: Da der Schrittmotor das diskrete Signal steuert, hat er nur geringe Auswirkungen auf die Umgebungsstörungen.

Hybride lineare Schrittmotoren sindweit verbreitet Anforderungen an hohe Präzision Anwendungen zur Automatisierung, wie z. B. Fabrikautomation, Präzisionskalibrierung, Präzisionsflüssigkeitsmessung und genaue Positionsbewegung, Elektronikproduktion, Halbleiterproduktion, medizinische Ausrüstung,Prüfplattformen, Fabrik-Automatisierung usw.


2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,


Allgemeine Spezifikationen,

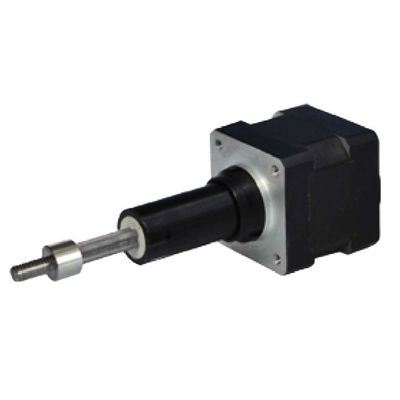

3. 20LHS0494/0244/0164 Kaptive ArtHDatenblatt über die Leistung eines hybriden linearen Schrittmotors


Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.
Verfügbare Spezifikationen der Schrauben,



4Mechanische Abmessungen (in mm)

Maschinelle Zeichnungen für den eingeschlossenen Typ wie nachstehend,



Anmerkung: Die nachstehend aufgeführten Anpassungsdaten sind für A und B verfügbar.

5. Kraft- und Pulskurven


6. Verkabelung
