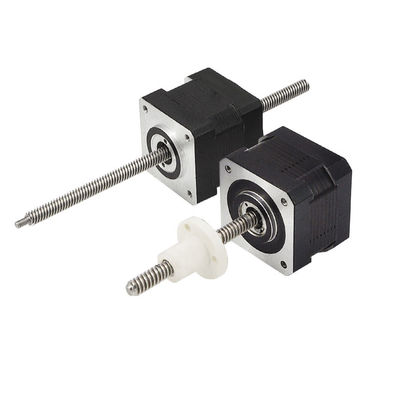

1. Hybride Lineare Schrittmotoren Übersicht

Der Hybrid-Linear-Schrittmotor ist ein neues Produkt zur linearen Bewegungssteuerung, das die runde Rotationsbewegung in lineare Bewegung umwandelt.

Der Hybrid-Linear-Schrittmotor besteht aus Antriebsmotoren, Verzögerungsgetrieben, Schrauben, Muttern, Führungen, Schubstäben, Rutschen, Feder, Schalen und Turbine, Mikro-Steuerungsschalter usw.
Im Allgemeinen beträgt der Standardschlag der elektrischen Schraube 100,150, 200, 250, 300, 350, 400 mm, während spezielle Zuganforderungen durch flexible Anpassung unterstützt werden können.Die hybriden linearen Schrittmotoren können mit unterschiedlichen Schubschraubenleitungen nach unterschiedlichen Einsatzbelastungen konstruiert werden.

Der maximale Schub der hybriden linearen Schrittmotoren kann bis zu 20kN erreichen, die ohne Lastgeschwindigkeit beträgt normalerweise 4 ~ 45mm / spezielle lineare Geschwindigkeit kann auch angepasst werden.
Die Verwendung eines hybriden linearen Schrittmotors als Ausführungsmittel kann nicht nur die Gas-/Flüssigkeitsquelle und die Hilfsgeräte, die für den Einsatz von pneumatischem und hydraulischem Druck erforderlich sind, reduzieren,aber auch das Gewicht der Vollstreckungsbehörde zu reduzieren.

Eigenschaften eines hybriden linearen Schrittmotors,

• Hohe Genauigkeit: Da die Schraubstange eine Spirallinie ist, kann der Schrittmotor mit Antrieb die Positionsgenauigkeit hoch machen, normalerweise 0,01 mm.
• Großes Drehmoment: Das Drehmoment des Schrittmotors mit Schraubantrieb ist relativ groß und kann großen Belastungen und Trägheit standhalten.
• Einfache Struktur: Die Übertragungsstruktur der Schraube ist einfach und es ist nicht notwendig, sich auf einen speziellen Verzögerungsmechanismus zu spezialisieren.
• Mangelnde Widerstandsfähigkeit gegen Störungen: Da der Schrittmotor das diskrete Signal steuert, hat er nur geringe Auswirkungen auf die Umgebungsstörungen.
• Bequeme Steuerung: Ein Schrittmotor mit Antrieb kann eine effiziente Steuerung durch Programmierung und einen hohen Automatisierungsgrad erreichen.

Hybride lineare Schrittmotoren sindin der Automatisierung weit verbreitet,Dies gilt insbesondere für die elektronische Fertigungsmaschine, die Halbleiterfertigung, medizinische Geräte, Prüfplattformen, Fabrikautomation usw.


2Regeln für die Benennung von Hybrid-Schrittmotoren und allgemeine technische Spezifikationen
Regeln für die Benennung von Linear-Schrittmotoren,


Allgemeine Spezifikationen,


3. 20LHS0494/0244/0164 Kaptive ArtHDatenblatt über die Leistung eines hybriden linearen Schrittmotors


Anmerkung: Anpassungsmöglichkeiten für die Motorspezifikationen sind verfügbar.
Verfügbare Spezifikationen der Schrauben,



4Mechanische Abmessungen (in mm)

Mechanische Zeichnungen des äußeren Mutternatzes wie unten,




Nicht kapative mechanische Zeichnungen des Typs wie unten,



5. Kraft- und Pulskurven


6. Verkabelung
