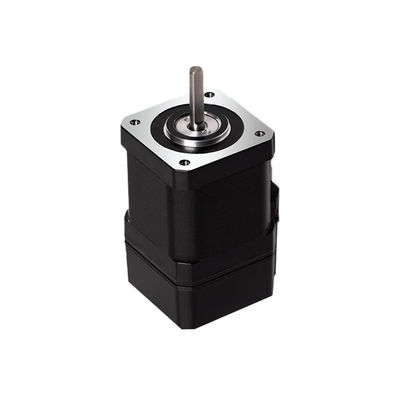

Einwellenhybrider Schritt-Servomotor mit geschlossener Schleife, 2-phasiger Hybrid-Schritt-Motor

Markenbezeichnung:	PRMCAS
Modellnummer:	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungen.
Mindestbestellmenge:	≥50PCS
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe des Rahmens:

Nema 11, 28 mm

Phase:

Phase 2

Schrittwinkel:

10,8°

WINKEL-GENAUIGKEIT:

00,09°

Nennstrom:

Haltemoment:

0.13 N.m.

Kodiererentschließung:

Inkrementelle, optische 1000 Leitungen, ABZ Signal, 4000 Drehzahlen

Kabel:

Höhepunkte:

Höchste Leistung, lange Lebensdauer, hohe Geschwindigkeit, hohe Geschmeidigkeit

Typ der Welle:

Einzelne Welle

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

Einwellenhybrid-Schritt-Servomotor

Schaltkreislauf-Hybrid-Schritt-Servomotor

2-phasiger hybrider Schrittmotor

Beschreibung des Produkts

1. Produktübersicht

Der geschlossene Schaltkreislauf-Schrittmotor ist ein hochpräziser Bewegungssteuerungsmotor.Der geschlossene Schrittmotor hat die Vorteile einer hohen Präzision, hohe Stabilität und geringe Vibration und eignet sich für Anwendungen mit höheren Genauigkeitsanforderungen.

Arbeitsprinzip:

Das Funktionsprinzip des Schaltkreislaufschrittes in den Motor ist dem des regulären Schrittmotors ähnlich, der Unterschied besteht darin, dass ein Positionsfeedback durch den Encoder,die eine höhere Genauigkeit und ein höheres Drehmoment ermöglicht, niedrigere Vibrationen usw.

Vorteile:

Die Vorteile des geschlossenen Schrittmotors sind höhere Präzision, höhere Stabilität, geringere Vibrationen usw. im Vergleich zu offenen Schrittmotoren.Der geschlossene Schrittmotor kann das Eingangssignal besser einstellen und eine bessere Leistung erzielenDie Produktionskosten sind jedoch relativ hoch und die Wartung im Vergleich zu offenen Schrittmotoren relativ komplizierter.die Kosten sind viel niedriger, und die Wartung auch leichter.

Die Schrittmotoren mit geschlossener Schleife werden in vielenIndustrieanwendungen:

Automobilindustrie:Produktionslinien für Motorteile und Komponenten, Produktionslinien für Mobilisierung, Bauleitungen für Fahrzeuge, Schweißleitungen für Karosserie, Detektionsgeräte usw.

Herstellung von Werkzeugmaschinen:Drehmaschine, Drachentürschieber, Fräsmaschine, Schleifmaschine, mechanische Verarbeitungszentrale, Zahnmaschine usw.;

Herstellung von Gießwaren:Robotik, Müllmühlen, Formenverarbeitungszentrum usw.

Pharmazeutische IndustrieMaschinen zur Verarbeitung von Rohstoffen, Zubereitungsmaschinen, Trinkmaschinen, Druck- und Verpackungsmaschinen usw.;

Elektronische Fertigung:Ausrüstung für Leiterplatten (PCB), Halbleitergeräte und -geräte (optische Graviermaschine, Waferprozessor usw.), LCD-Display-Geräte,Ausrüstung für die Installation von Maschinen und Oberflächenpaste (SMT), Lasergeräte (Schneidmaschinen, Schnitzmaschinen usw.), allgemeine CNC-Geräte, Robotik usw.

Medizinische Geräte:CT, Röntgengerät, Kernmagnetresonanz-MRT usw.

2Allgemeine technische Spezifikationen für Hybrid-Schrittmotoren

Schrittwinkel	1.8° (2 Phase)
Schrittwinkelgenauigkeit	00,09°
Typ der Welle	Einzelwelle, Durchmesser 4,5 mm (anpassbar)
Temperaturanstieg	Weniger als 80 °C (Nennstrom)
Max. Oberflächentemperaturen	Maximal zulässig 100°C
Umgebungstemperatur	-20 °C ~ +50 °C
Isolationsgrad	100 MΩ Min. , Klasse B
Dielektrische Festigkeit	500 VAC für 1 Minute
Max. Achsbelastung	5N
Max. Radiallast	20N (0 mm vom vorderen Ende der Welle entfernt), 25N ((5 mm), 34N ((10 mm)
Zertifikate	Rohs, CE, CCC (nach Kundenbedarf)

3. Hybrid-Stepper-Motor integriert mit Getriebe Leistungsdatenblatt

Modell

Strom

Typ des Encoder

VerschlüsselungEntschließung

Haltemoment

Abgleich

Antrieb

Rotor Trägheit

Bi-/Einpolar

Gewicht

A/Ø

Zählungen/Rev.

N.m.

g.cm2

# von Leads

Weigerung

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungen.

1.3

Inkrementelle Optik

1000 Leitungen, ABZ Signal

4000

0.13

Y2SS3-Serie EEDC-Serie

EEDOC-Reihe

Bi (4)

0.26

4Mechanische Abmessungen (in mm)

Einwellenhybrider Schritt-Servomotor mit geschlossener Schleife, 2-phasiger Hybrid-Schritt-Motor 0

5Beschreibung des Motoranschlusses
Einwellenhybrider Schritt-Servomotor mit geschlossener Schleife, 2-phasiger Hybrid-Schritt-Motor 1

6. Drehmomentgeschwindigkeitskurven
Einwellenhybrider Schritt-Servomotor mit geschlossener Schleife, 2-phasiger Hybrid-Schritt-Motor 2
