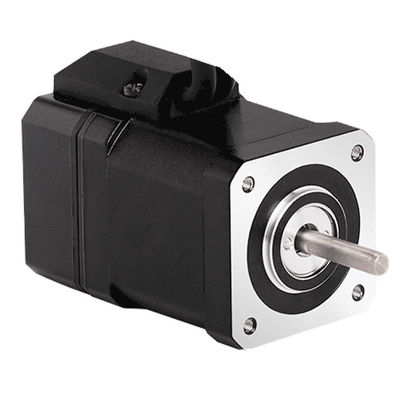

2 Phase 4 Drähte Schließschleife Schrittmotor Hybrid Schrittmotor Servomotor

Markenbezeichnung:	PRMCAS
Modellnummer:	Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
Mindestbestellmenge:	≥50PCS
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe des Rahmens:

Nema 34, 86 mm

Phase:

Phase 2

Schrittwinkel:

10,8°

WINKEL-GENAUIGKEIT:

00,09°

Nennstrom:

Haltemoment:

3.1 N.m.

Kodiererentschließung:

Inkrementelle, optische 1000 Leitungen, ABZ Signal, 4000 Drehzahlen

Kabel:

Höhepunkte:

Höchste Leistung, lange Lebensdauer, hohe Geschwindigkeit, hohe Geschmeidigkeit

Typ der Welle:

Einzelne Welle

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

Schrittmotor mit Schließschleife in 2 Phasen

4 Drähte Schließschleife Schrittmotor

2 Phasen-Stepper-Servomotor

Beschreibung des Produkts

Schritt-Servomotor 86AHSS310 Inkrementelle optische ABZ-Coder 1000 Linien 6A 8N.m Schließschluss 2-Phasen-Hybrid-Schrittmotoren

1. Produktübersicht

Die Schrittmotoren mit geschlossenem Kreislauf haben im Vergleich zu Schrittmotoren und Servomotoren Vorteile.

Schrittmotoren mit geschlossenem Kreislauf sind relativ leiser und mit weniger Resonanz als Schrittmotoren. Gleichzeitig können sie Positionsrückkopplung und -steuerung erreichen. Die Korrekturzeit ist kürzer,und kein Schrittverlust während des Betriebs. In Bezug auf Energieeinsparung, Fahrstabilität und höheres Tragen hat der geschlossene Schrittmotor mehr Vorteile.

Im Vergleich zum Servomotor bestehen die Vorteile von geschlossenen Schleifenmotoren hauptsächlich darin: höheres Drehmoment bei niedrigen Drehzahlen, kürzere Korrekturzeit, genaue Positionierung,kein Schwung bei Erreichen der Zielposition, kleinere Größe und niedrigerer Preis usw.

Vorteile:

Die Vorteile des geschlossenen Schrittmotors sind höhere Präzision, höhere Stabilität, geringere Vibrationen usw. im Vergleich zu offenen Schrittmotoren.Der geschlossene Schrittmotor kann das Eingangssignal besser einstellen und eine bessere Leistung erzielenDie Produktionskosten sind jedoch relativ hoch und die Wartung im Vergleich zu offenen Schrittmotoren relativ komplizierter.die Kosten sind viel niedriger, und die Wartung auch leichter.

Die Schrittmotoren in geschlossenem Kreislauf werden in vielen industriellen Anwendungen weit verbreitet:

Automobilindustrie: Produktionslinien für Motorteile und Komponenten, Produktionslinien für Mobilisierung, Bauleitungen für Fahrzeuge, Schweißleitungen für Karosserie, Detektionsgeräte usw.;

Herstellung von Werkzeugmaschinen: Drehmaschine, Drachenhügel, Fräsmaschine, Schleifmaschine, mechanische Verarbeitungszentrale, Zahnmaschine usw.

Herstellung von Gießereien: Robotik, Abgussöfen, Formenverarbeitungszentren usw.;

Pharmazeutische Industrie: Maschinen zur Verarbeitung von Rohstoffen, Zubereitungsmaschinen, Trinkmaschinen, Druck- und Verpackungsmaschinen usw.;

Elektronikherstellung: Geräte für Leiterplatten (PCB), Halbleitergeräte und -geräte (optische Graviermaschine, Waferprozessor usw.), Geräte für LCD-Displays (LCD),Ausrüstung für die Installation von Maschinen und Oberflächenpaste (SMT), Laserausrüstung (Schneidmaschinen, Schnitzmaschinen usw.), allgemeine CNC-Ausrüstung, Robotik usw.;

Medizinische Ausrüstung: CT, Röntgengerät, Kernmagnetresonanz-MRT usw.

2Allgemeine technische Spezifikationen für Hybrid-Schrittmotoren

Schrittwinkel	1.8° (2 Phase)
Schrittwinkelgenauigkeit	00,09°
Typ der Welle	Einzelwelle, Durchmesser 12,4 mm oder 14 mm (anpassbar)
Temperaturanstieg	Weniger als 80 °C (Nennstrom)
Max. Oberflächentemperaturen	Maximal zulässig 100°C
Umgebungstemperatur	-20 °C ~ +50 °C
Isolationsgrad	100 MΩ Min. , Klasse B
Dielektrische Festigkeit	500 VAC für 1 Minute
Max. Achsbelastung	60N
Max. Radiallast	260N (0 mm vom vorderen Ende der Welle entfernt), 290N ((5 mm), 340N ((10 mm), 390N ((15 mm)
Zertifikate	Rohs, CE, CCC (nach Kundenbedarf)

3. Hybrid-Stepper-Motor integriert mit Getriebe Leistungsdatenblatt

Modell

Strom

Typ des Encoder

VerschlüsselungEntschließung

Haltemoment

Abgleich

Antrieb

Rotor Trägheit

Bi-/Einpolar

Gewicht

A/Ø

Zählungen/Rev.

N.m.

g.cm2

# von Leads

Weigerung

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 Buchstabe b genannten Leistungen.

6.0

Inkrementelle Optik

1000 Leitungen, ABZ Signal

4000

3.1

Y2SS3-Serie EEDC-Serie

EEDOC-Reihe

1630

Bi (4)

1.9

4Mechanische Abmessungen (in mm)

2 Phase 4 Drähte Schließschleife Schrittmotor Hybrid Schrittmotor Servomotor 0

5Beschreibung des Motoranschlusses
2 Phase 4 Drähte Schließschleife Schrittmotor Hybrid Schrittmotor Servomotor 1

6. Drehmomentgeschwindigkeitskurven
2 Phase 4 Drähte Schließschleife Schrittmotor Hybrid Schrittmotor Servomotor 2
