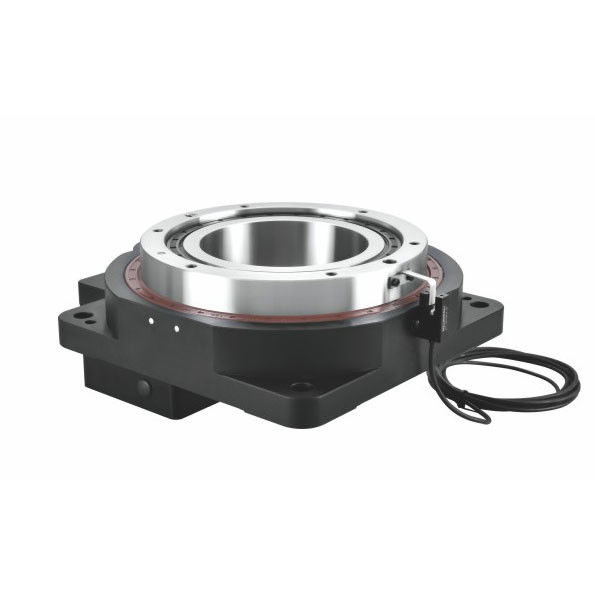

IP40 Hohler CNC Drehtisch hohe Präzision für CNC-Elektronik-Automatisierung

Markenbezeichnung:	PRMCAS
Modellnummer:	YKW200S-50K
Mindestbestellmenge:	1 Stück
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe der Tabelle:

200 mm

Reduzierungsquote:

MAX. TORQUE:

90 N.m.

Max. Achsbelastung:

200 kg

Max. Strahlkraft:

80 N.m.

Max, schnell.:

100rpm

Positioniergenauigkeit:

30 Arcsec

Wiederholungsgenauigkeit:

15 Arcsec

IP-Klasse:

Lebensdauer der Präzision:

>20000 Stunden

Höhepunkte:

Hohe Präzision, hohe Glättlichkeit, lange Lebensdauer, hohe Zuverlässigkeit

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

Hohler CNC-Rotationstisch

CNC-Rotationstisch mit hoher Präzision

Beschreibung des Produkts

YKW200S-50K 10 Reduktionsverhältnis Hohle Drehaktoren Tischpräzise Positionierungssystem für CNC-Automatisierung

1. Hohlwellen Drehtisch Übersicht

Die Hohlwellen-Rotationsplattform ist einer der häufigsten Rotationsmechanismen in der industriellen Automatisierung.Kraftübertragungsgetriebe oder -getriebe und elektrische Antriebssysteme.

Der Drehtisch ist eine hohle Struktur, die für die Installation von Luftröhre und Drähten bequem ist.Das Getriebegetriebe erzielt durch das Getriebe der inneren und äußeren Ringe Drehwirkung, und verwendet eine einstufige Spiralgetriebe Verzögerungsmethode, um das Ausgangsdrehmoment zu erhöhen, um eine hohe wiederholte Positionierungsgenauigkeit (weniger als 5 Bogensekunden) und hohe Steifigkeit zu erreichen.

DieFunktionsprinzipDie Verarbeitung der Werkstücke ist durch die Verarbeitung der Drehplatte durch den Motor geregelt.Die Schrittmotor- und Antriebsteile sind durch hochwertige elastische Wellen verbunden, um räumliche und verarbeitete Positionsfehler zu vermeiden. Drehen Sie den äußeren Kreis der Tabelle mit intuitiver Skala für eine einfache Beobachtung. Standard-Schnittstellen sind für die Signalübertragung, optionale Servomotoren oder Schrittmotoren bequem.

Anwendungen:

Die Hohlwellen-Rotationsplattform wird häufig in der Automatisierung der Produktionslinie verwendet, z. B. Lasermarkierungsmaschine, Präzisionspaarungsmechanismus,leichte mechanische Gelenke und andere Felder.

Kaifull Produkte Highlights:

Hohe Zuverlässigkeit, lange Lebensdauer, hohe Präzision, hohe Glatzheit und geringe Nose.

Schnelle und flexible Anpassung.

2.YKW200S-50K-Serie Hohler Drehtisch Hauptleistungsspezifikationen

Artikel 2	YKW200S-50K
Artikel 2	YKW200S-50K
Verringerung i	50
Max. Drehmoment Nm	90
Max. Achslast (Ka) kg	200
Max. Strahlkraft (Fr) N.m.	80
Max. Geschwindigkeit des Tisches	100 Dreh/min
Positionsgenauigkeit	< 30 Arcsec
Wiederholungsgenauigkeit	< 15 Arcsec
Lebensdauer der Präzisionsmaschine h	>20000
Tischfläche	0.01 mm
Tabellenkonzentrität	0.01 mm
IP-Klasse	IP40
Temperatur	-20 bis 60°C
Gewicht in kg	16.0kg

3Mechanische Abmessungen (in mm)

IP40 Hohler CNC Drehtisch hohe Präzision für CNC-Elektronik-Automatisierung 0
