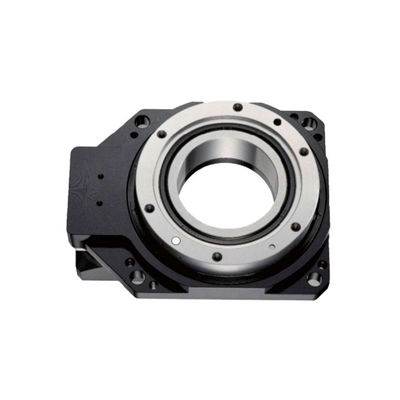

YKW130S-10K 10 Reduktionsverhältnis Hohle Drehaktoren Tischpräzise Positionierungssystem für CNC-Elektronikautomation

1. Hohler Drehtisch Überblick

Die Hohlwellen-Rotationsplattform ist einer der häufigsten Rotationsmechanismen in der industriellen Automatisierung.Kraftübertragungsgetriebe oder -getriebe und elektrische Antriebssysteme.

Das Funktionsprinzip der Drehplattform besteht darin, den Winkel des Werkstücks durch den Motor einzustellen.Die Schrittmotor- und Antriebsteile sind durch hochwertige elastische Wellen verbunden, um räumliche und verarbeitete Positionsfehler zu vermeiden. Drehen Sie den äußeren Kreis der Tabelle mit intuitiver Skala für eine einfache Beobachtung. Standard-Schnittstellen sind für die Signalübertragung, optionale Servomotoren oder Schrittmotoren bequem.

Die Hauptmerkmale unseres Hohlwellen-Rotationstisches sind wie folgt:

Hohle Struktur:

Die Drehscheibe der Hohlwellen-Rotationsplattform ist eine Hohlstruktur, und der Servomotor ist an der Seite angeschlossen, um die Installation der Luftröhre und Drähte in der Metallseite zu erleichtern.

Hohe Wiederholungsgenauigkeit der Positionierung

Die Hohlwellenrotationsplattform verwendet hochpräzise Getriebe zur Geschwindigkeitsreduzierung und Erhöhung des Ausgangsmoments.Ein flexibler Spaltmechanismus steuert die Gegenreaktion, indem er den Abstand zwischen den beiden Zahnrädern ändert, so dass die Hohlwelle Rotation Plattform wiederholte Positionierung Genauigkeit ist ziemlich hoch.

Hohe Steifigkeit:

Die Hohlwellen-Rotationsplattform wird durch Präzisions-Grenzwalzlager getragen, wobei die Walze in den Lagern um 90° geschoben wird.und der Durchmesser der Walze ist etwas größer als die Walzengröße zwischen dem inneren und dem äußeren Ring des LagersEs gibt eine Vorverspannungskraft zwischen den inneren und äußeren Kreisen und der Walze.Seine Steifigkeit ist mehr als 10-mal so hoch wie bei herkömmlichen Lager.

Hohe Drehgenauigkeit

Nach Abschluss der Montage werden die Querwalzlager der Plattform als Drehzentrum nach Abschluss der Montage,und der Außendurchmesser der Drehscheibe wird geschliffen werden (Standard ist Edelstahlfahrzeug), um die Koaxialität der Drehscheibe zu gewährleisten, Parallelismus und andere Formen.

Weite Motorenkompatibilität:

Die Hohlwellen-Rotationsplattform verändert die Größe der Schnittstelle flexibel, indem Flansch- und Eingangswellenlöcher angepasst werden, was für Motoren geeignet ist, die mit der Kabine verbunden werden.

Die Hohlwellen-Rotationsplattform wird in der Automatisierung weit verbreitet, z. B. im Bereich der medizinischen Bildgebung, Gelenkroboter, CNC-Maschine, Lasermarkierungsmaschine, Präzisionspaarungsmechanismus,leichte mechanische Gelenke und andere Felder.

2.YKW130S-10K-Serie Hohler Drehtisch Hauptleistungsspezifikationen

3Mechanische Abmessungen (in mm)
