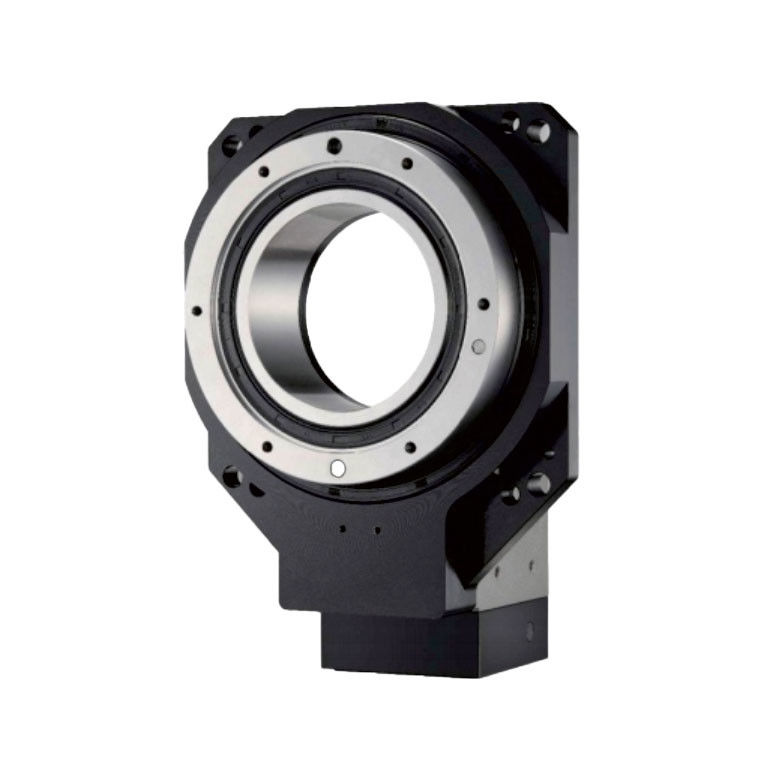

YKW200-Reihe Hohldrehaktoren-Tisch

1. Produktübersicht

Die Hohlwellen-Rotationsplattform ist eine spezielle mechanische Ausrüstung, die hauptsächlich im Bereich der industriellen Produktion und der wissenschaftlichen Forschung eingesetzt wird.

Sie hat folgende Aufgaben:

Drehfunktion:

Die Hohlwellen-Rotationsplattform kann eine hochpräzise Rotationsbewegung von 360 Grad erreichen, die die Rotationsgeschwindigkeit und -richtung genau steuern kann.

Tragfunktion:

Die Hohlwellen-Rotationsplattform kann ein bestimmtes Gewicht tragen und während des Drehprozesses ihre Stabilität und ihr Gleichgewicht bewahren.

Positionierungsfunktion:

Die Hohlwellen-Rotationsplattform ist mit einem hochpräzisen Positionierungssystem ausgestattet, das die Objekte auf der rotierenden Plattform genau an einen bestimmten Ort bringen kann.

Anwendungen:

1. Industrieautomation: Die Hohlwellen-Rotationsplattform wird häufig in industriellen Produktionsverbindungen wie Verarbeitung, Montage oder Prüfung eingesetzt.Das Werkstück kann in mehreren Winkeln verarbeitet und getestet werden, um die Produktionseffizienz und -qualität zu verbessern.

2. Wissenschaftliche Forschung: Die Hohlwellen-Rotationsplattform wird in wissenschaftlichen Forschungsgebieten wie Physik, Chemie und Biologie weit verbreitet.die Drehplattform in der Luft kann verwendet werden, um den Einfallwinkel der Probe auf das Licht anzupassen, und studieren Reflexions- und Übertragungsphänomene in verschiedenen Winkeln.

3. Medizinisches Bild: Die Hohlwellen-Rotationsplattform hat auch bestimmte Anwendungen im Bereich der medizinischen Bildgebung.die hohle Wellenrotationsplattform kann verwendet werden, um die Organe oder Gewebe des Patienten unter verschiedenen Winkeln zu scannen, um umfassendere und genauere Bilddaten zu erhalten.

Hauptmerkmalevon unserem Hohlwellen Drehtisch sind wie unten,

Hohle Struktur:

Die Drehscheibe der Hohlwellen-Rotationsplattform ist eine Hohlstruktur, und der Servomotor ist an der Seite angeschlossen, um die Installation der Luftröhre und Drähte in der Metallseite zu erleichtern.

Hohe Wiederholungsgenauigkeit der Positionierung

Die Hohlwellenrotationsplattform verwendet hochpräzise Getriebe zur Geschwindigkeitsreduzierung und Erhöhung des Ausgangsmoments.Ein flexibler Spaltmechanismus steuert die Gegenreaktion, indem er den Abstand zwischen den beiden Zahnrädern ändert, so dass die Hohlwelle Rotation Plattform wiederholte Positionierung Genauigkeit ist ziemlich hoch.

Hohe Steifigkeit:

Die Hohlwellen-Rotationsplattform wird durch Präzisions-Grenzwalzlager getragen, wobei die Walze in den Lagern um 90° geschoben wird.und der Durchmesser der Walze ist etwas größer als die Walzengröße zwischen dem inneren und dem äußeren Ring des LagersEs gibt eine Vorverspannungskraft zwischen den inneren und äußeren Kreisen und der Walze.Seine Steifigkeit ist mehr als 10-mal so hoch wie bei herkömmlichen Lager.

Hohe Drehgenauigkeit

Nach Abschluss der Montage werden die Querwalzlager der Plattform als Drehzentrum nach Abschluss der Montage,und der Außendurchmesser der Drehscheibe wird geschliffen (Standard ist rostfreies Fahrzeug), um die Koaxialität der Drehscheibe zu gewährleisten, Parallelismus und andere Formen.

2.Regeln für die Benennung

3.YKW85-Serie Hohler Drehtisch Hauptleistungsspezifikationen

4Mechanische Abmessungen (in mm)

YKW200K10/18 mechanische Zeichnungen wie unten,

YKW200K30 mechanische Trocknungen wie unten,
