Hohe Glattigkeit CNC Drehtisch IP40 Hohle Drehplattform YKW85-Serie

Markenbezeichnung:	PRMCAS
Modellnummer:	YKW85-Serie
Mindestbestellmenge:	1 Stück
Verpackungsdetails:	1 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS, CCC

Größe der Tabelle:

85 mm

Reduzierungsquote:

5/10/15/30:1

MAX. TORQUE:

10/15N.m

Max. Achsbelastung:

30 kg

Max. Strahlkraft:

20 N.m

Max, schnell.:

720°/s

Positioniergenauigkeit:

3/8 Arcmin

Wiederholungsgenauigkeit:

± 15 bis 30 Arcsec

IP-Klasse:

Lebensdauer der Präzision:

>15000 Stunden

Höhepunkte:

Hohe Präzision, hohe Glättlichkeit, lange Lebensdauer, hohe Zuverlässigkeit

Anpassung:

Unterstützt

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

CNC-Rotationstisch IP40

CNC-Rotationstisch mit hoher Glattheit

IP40 Hohle Drehplattform

Beschreibung des Produkts

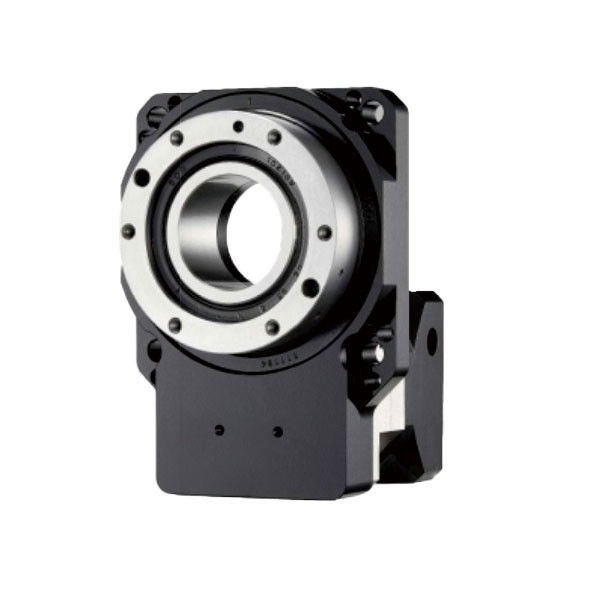

Hohler Rotationsantriebsmaschinen der Baureihe YKW85

1. Produktübersicht

Die Hohlwellen-Rotationsplattform ist eine neue Art von Reduktorprodukt, dessen Hohlwelle leicht Geräte integrieren kann, die für Anwendungen wie optische Instrumente, Kameras, Sensoren usw. erforderlich sind.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Das Arbeitsprinzip besteht darin, die eingesetzte kleine Drehbewegung in die Drehbewegung der Werkstückplattform umzuwandeln und gleichzeitigdie Drehzahl wird durch die integrierten Zahnräder reduziert und das Drehmoment erhöht.

Funktionen:

Drehfunktion:

Die Hohlwellen-Rotationsplattform kann eine hochpräzise Rotationsbewegung von 360 Grad erreichen, die die Rotationsgeschwindigkeit und -richtung genau steuern kann.

Tragfunktion:

Die Hohlwellen-Rotationsplattform kann ein bestimmtes Gewicht tragen und während des Drehprozesses ihre Stabilität und ihr Gleichgewicht bewahren.

Positionierungsfunktion:

Die Hohlwellen-Rotationsplattform ist mit einem hochpräzisen Positionierungssystem ausgestattet, das die Objekte auf der rotierenden Plattform genau an einen bestimmten Ort bringen kann.

Anwendungen:

Industrieautomation:

Die Hohlwellen-Rotationsplattform wird häufig in industriellen Produktionsverbindungen wie Verarbeitung, Montage oder Prüfung eingesetzt.Das Werkstück kann in mehreren Winkeln verarbeitet und getestet werden, um die Produktionseffizienz und -qualität zu verbessern.

Wissenschaftliche Forschung

Die Hohlwellen-Rotationsplattform wird in wissenschaftlichen Forschungsgebieten wie Physik, Chemie und Biologie weit verbreitet.die Drehplattform in der Luft kann verwendet werden, um den Einfallwinkel der Probe auf das Licht anzupassen, und studieren Reflexions- und Übertragungsphänomene in verschiedenen Winkeln.

Medizinisches Bild

Die Hohlwellen-Rotationsplattform hat auch bestimmte Anwendungen im Bereich der medizinischen Bildgebung.die hohle Wellenrotationsplattform kann verwendet werden, um die Organe oder Gewebe des Patienten unter verschiedenen Winkeln zu scannen, um umfassendere und genauere Bilddaten zu erhalten.

2.Regeln für die Benennung

Hohe Glattigkeit CNC Drehtisch IP40 Hohle Drehplattform YKW85-Serie 0

3.YKW85-Serie Hohler Drehtisch Hauptleistungsspezifikationen

Artikel 2	YKW85K-5	YKW85K-10	YKW85K-15	YKW85K-30
			YKW85R-15	YKW85R-30
Max. Drehmoment Nm	15	10	15	10
Max. Achslast (Ka) kg	30
Max. Radikalkraft (Fr) N.m.	20
Max. Geschwindigkeit des Tisches	720°/s
Verringerung i	5	10	15	30
Positionsgenauigkeit	3 Minuten		< 8Arcmin
Wiederholungsgenauigkeit	< 15 Arcsec		< 30 Arcsec
Lebensdauer der Präzisionsmaschine h	> 15000
IP-Klasse	IP40
Temperatur	-20 bis 60°C
Gewicht in kg	1.2	1.2	2.5	2.5

4Mechanische Abmessungen (in mm)

YKW85K5/10 mechanische Zeichnungen wie unten,

Hohe Glattigkeit CNC Drehtisch IP40 Hohle Drehplattform YKW85-Serie 1

YKW85K15/30 mechanische Zeichnungen wie unten,

Hohe Glattigkeit CNC Drehtisch IP40 Hohle Drehplattform YKW85-Serie 2
