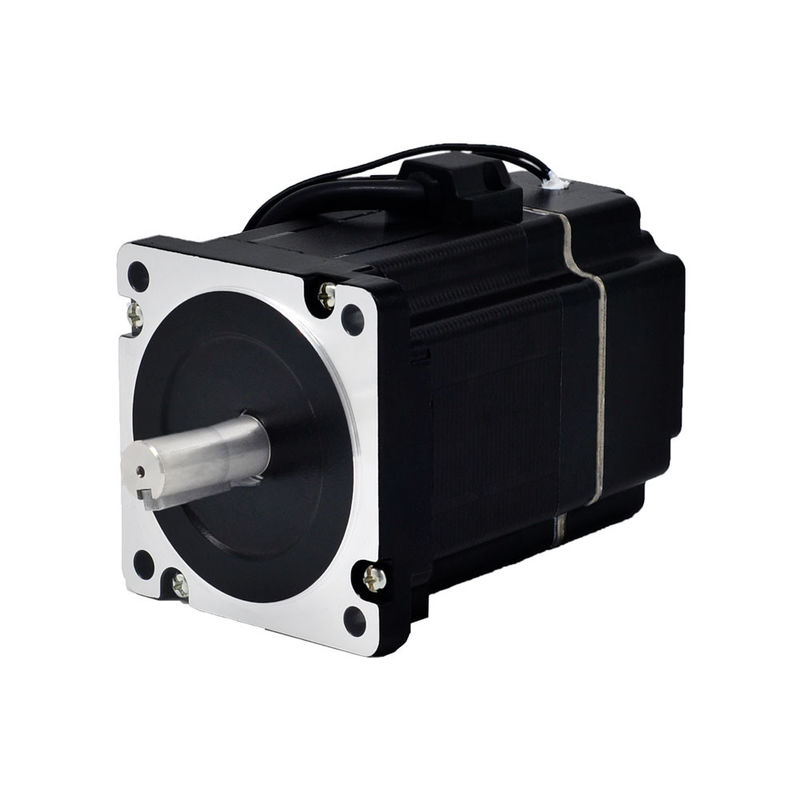

1. Produktübersicht

Ein Schrittmotor ist eine Funktion, die elektrische Impulse in Winkelverschiebungen umwandelt.Sie können den Winkel steuern, indem Sie die Anzahl der Puls zu erreichen, den Zweck der genauen PositionskontrolleGleichzeitig können Sie die Geschwindigkeit und Beschleunigung des Motors steuern, indem Sie die Eingabeimpulsfrequenz steuern, um den Zweck der Geschwindigkeitsregelung zu erreichen.

Der Schrittmotor, auch als Pulsmotor bezeichnet, wird in der Regel nach Struktur als Reaktionsschrittmotor (VR), Permanentmagnet-Schrittmotor (PM) und Hybrid-Schrittmotor (HB) eingeteilt.Schrittmotor kann auch in Rotation und gerade Linien nach der Form der Bewegung unterteilt werden. je nachdem, ob ein Encoder vorhanden ist, in offene und geschlossene Schrittmotoren eingeteilt werden können.

Reaktionsschrittmotor: Auf dem Stator und Rotor befinden sich Wicklungen aus weichem Magnetmaterial.Aber die dynamische Leistung ist schlecht, ist der Wirkungsgrad gering, die Heizung groß und die Zuverlässigkeit schwer zu garantieren.

Ständiger Magnet-Schrittmotor: Der Rotor des permanenten Magneten-Schrittmotors besteht aus Permanentmagneten und ist derselbe wie der Stator.Es zeichnet sich durch gute dynamische Leistung und großes Ausgangsdrehmoment aus, aber dieser Motor hat eine schlechte Genauigkeit und große Schritte (im Allgemeinen 7,5 ° oder 15 °).

Hybrid-Schrittmotor: Der Hybriddampfmotor vereint die Vorteile von Reaktions- und Permanentmagneten.und mehrere kleine Zähne auf dem Rotor und Stator zur Verbesserung der SchrittgenauigkeitEs zeichnet sich durch ein hohes Ausgangsdrehmoment, eine gute dynamische Leistung und kleine Schritte aus, die für Anwendungen der Automatisierung mit hoher Präzision geeignet sind.

Nach der Anzahl der Phasen gibt es Zwei-, Drei- und Fünfphasen-Schrittmotoren.Der beliebteste ist der Zweiphasen-Hybrid-Schrittmotor, der rund 97% des Marktanteils ausmacht.Der Grund dafür ist, daß der zweiphasige Schrittmotor kostengünstiger ist, und verfügt auch über eine zufriedenstellende Leistung aufgrund der Unterteilung oder Mikroschrittfunktion seines Antriebs.

Der Grundschrittwinkel eines Zwei-Phasen-Schrittmotors beträgt 1,8°/Schritt. Bei einem Halbschrittantrieb wird der Schrittwinkel auf 0,9° reduziert. Bei einem Mikro-SchrittantriebDer Schrittwinkel kann bis zu 256-mal unterteilt werden (00,007° pro Mikroschritt), die den Anforderungen der meisten Anwendungen gerecht werden kann.

Der am häufigsten verwendete Hybrid-Schrittmotor ist als Beispiel zu nennen. Seine Hauptmerkmale sind wie folgt.

Hohe Ladekapazität.Die Geschwindigkeit des Schrittmotors wird nicht durch die Lastgröße beeinflusst. Im Gegensatz zu normalen Motoren sinkt die Geschwindigkeit, wenn die Last erhöht wird.

Bequeme Steuerung.Der Schrittmotor dreht sich in "Schritt", und die digitalen Eigenschaften sind offensichtlich.

Einfache Struktur.Die herkömmliche mechanische Struktur für die Geschwindigkeits- und Positionssteuerung ist komplizierter und schwer einzustellen.Die Struktur der ganzen Maschine ist einfacher.Gleichzeitig bedarf es keiner besonderen Wartung und die Ausfallrate ist sehr gering.

100% Stillstand, kein Zittern.Da der Schrittmotor nicht von Rückkopplungen wie Position, Geschwindigkeit usw. abhängt, kann der Schrittmotor bei einem Stillstand des Eingabeimpulses in einem absoluten Stillstand stehen.Der Servomotor kann nicht absolut gestoppt werden, so dass die Eigenschaft des Schrittmotors ist definitiv sehr beliebt in der Notwendigkeit von hoher Präzision Anwendungen.

Niedriges Geräusch.Durch eine ordnungsgemäße Unterteilung läuft der Schrittmotor sehr reibungslos und das Geräusch ist gering, was besonders für geräuschempfindliche Anwendungen geeignet ist.

Natürlich gibt es offensichtliche Nachteile des Schrittmotors, wie beispielsweise hohe Betriebstemperatur.nicht geeignet für empfindliche HeizungsanwendungenMit der Implementierung des Schrittantriebs-Steuerungsalgorithmus wird jedoch der Einstiegsstrom-Anpassungsbereich immer größer, was dazu beiträgt, die Motorheizung erheblich zu reduzieren.

Zielanwendungen:

Kaifull-Hybrid-Schrittmotoren werden hauptsächlich in digitalen Steuerungssystemen mit hoher Genauigkeit und zuverlässigem Betrieb eingesetzt.Auch eine geschlossene Steuerung ist möglich.. Schrittmotoren sind in digitalen Steuerungssystemen, wie z. B. in digital-analog-Konvertierungsgeräten, CNC-Werkzeugmaschinen, Computerperipheriegeräten, automatischen Aufzeichnern, Uhren usw. weit verbreitet.,Sie wurden auch in Produktionslinien für industrielle Automatisierung, Druckmaschinen usw. eingesetzt.

Die Anwendungsmöglichkeiten von Kaifull-Schrittmotoren sind sehr breit und hier einige Anwendungsbeispiele:

Industriezweig:Schrittmotoren werden in der Automobilinstrumentation, in der Maschinentechnik, in der Roboterherstellung, bei der Inspektion und im Prozessfluss eingesetzt.

Sicherheitsfeld: Für Überwachungsprodukte wie PAN/ZOOM/TILT für Überwachungskameras verwendet.

Medizinischer Bereich; Hydraulikpumpen, Beatmungsgeräte und Blutanalysatoren, die in medizinischen Scannern, Probenahmen, digitaler Mundfotografie verwendet werden.

Im Bereich der Unterhaltungselektronik, wird in verschiedenen Phasen der Produktion von elektronischen Produkten verwendet, z. B. beim Drucken von Lötpaste, SMT-Platzierung, Rückflusslöten, visueller Inspektion, Herstellung von Kabeln mit Endgeräten,Verteilermaschinen, Laminationsmaschinen, 3D-Drucker usw.

Präzisionsgeräte und -instrumente: verwendet in Geldautomaten, Tintenstrahldruckern, Gravurmaschinen, Foto-Maschinen, Sprühmalerausrüstung, Computerperipheriegeräten und großen Datenspeichern, Präzisionsinstrumenten,Informationssysteme für die industrielle Steuerung, Büroautomation, Roboter und andere Bereiche, besonders geeignet für Anwendungen mit reibungslosem Betrieb, geringen Geräuschen, schneller Reaktion, langer Lebensdauer und hohem Leistungsmoment.

Textilmaschinen und Apparate: Es wird weit verbreitet in Textilmaschinen wie z. B. computergestützten Stickmaschinen eingesetzt.geringer Betriebslärm, stabiler Betrieb, gute Kontrollleistung und geringe Gesamtkosten.

Flachmobile Geräte: zum Beispiel Laserschneidmaschinen, Drucker, Scanner usw.

Messgeräte wie hochpräzise 3D-Scanner, optische Messgeräte usw.

Medizinische Ausrüstung: für medizinische und chirurgische Instrumente usw. verwendet

Kameraobjektiv. zur Fokussierung und Bewegung optischer Geräte usw. verwendet

Diese Anwendungsfälle erfordern in der Regel, dass Schrittmotoren Eigenschaften wie hohe Präzision, geringen Lärm, schnelle Reaktion und lange Lebensdauer aufweisen, um die Positionierung, Steuerung,und Leistungsanforderungen verschiedener Branchen.


2Allgemeine technische Spezifikationen für Hybrid-Schrittmotoren


3. Hybrid-Schrittmotor Leistungsdatenblatt

4Mechanische Abmessungen (in mm)


5. Kabeldiagramm


6. Drehmomentgeschwindigkeitskurven
