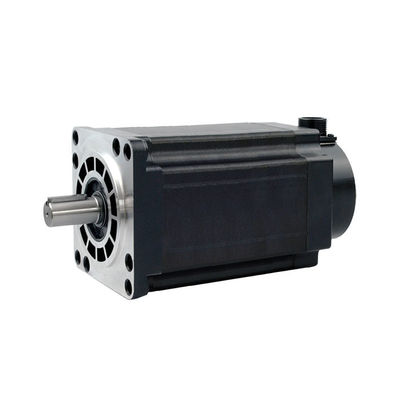

1. Produktübersicht

Ein Schrittmotor ist eine Funktion, die elektrische Impulse in Winkelverschiebungen umwandelt.Sie können den Winkel steuern, indem Sie die Anzahl der Puls zu erreichen, den Zweck der genauen PositionskontrolleGleichzeitig können Sie die Geschwindigkeit und Beschleunigung des Motors steuern, indem Sie die Eingabeimpulsfrequenz steuern, um den Zweck der Geschwindigkeitsregelung zu erreichen.

Der Schrittmotor, auch als Pulsmotor bezeichnet, wird in der Regel nach Struktur als Reaktionsschrittmotor (VR), Permanentmagnet-Schrittmotor (PM) und Hybrid-Schrittmotor (HB) eingeteilt.Schrittmotor kann auch in Rotation und gerade Linien nach der Form der Bewegung unterteilt werden. je nachdem, ob ein Encoder vorhanden ist, in offene und geschlossene Schrittmotoren eingeteilt werden können.

Reaktionsschrittmotor: Auf dem Stator und Rotor befinden sich Wicklungen aus weichem Magnetmaterial.Aber die dynamische Leistung ist schlecht, ist der Wirkungsgrad gering, die Heizung groß und die Zuverlässigkeit schwer zu garantieren.

Ständiger Magnet-Schrittmotor: Der Rotor des permanenten Magneten-Schrittmotors besteht aus Permanentmagneten und ist derselbe wie der Stator.Es zeichnet sich durch gute dynamische Leistung und großes Ausgangsdrehmoment aus, aber dieser Motor hat eine schlechte Genauigkeit und große Schritte (im Allgemeinen 7,5 ° oder 15 °).

Hybrid-Schrittmotor: Der Hybriddampfmotor vereint die Vorteile von Reaktions- und Permanentmagneten.und mehrere kleine Zähne auf dem Rotor und Stator zur Verbesserung der SchrittgenauigkeitEs zeichnet sich durch ein hohes Ausgangsdrehmoment, eine gute dynamische Leistung und kleine Schritte aus, die für Anwendungen der Automatisierung mit hoher Präzision geeignet sind.

Nach der Anzahl der Phasen gibt es Zwei-, Drei- und Fünfphasen-Schrittmotoren.Der beliebteste ist der Zweiphasen-Hybrid-Schrittmotor, der rund 97% des Marktanteils ausmacht.Der Grund dafür ist, daß der zweiphasige Schrittmotor kostengünstiger ist, und verfügt auch über eine zufriedenstellende Leistung aufgrund der Unterteilung oder Mikroschrittfunktion seines Antriebs.

Der Grundschrittwinkel eines Zwei-Phasen-Schrittmotors beträgt 1,8°/Schritt. Bei einem Halbschrittantrieb wird der Schrittwinkel auf 0,9° reduziert. Bei einem Mikro-SchrittantriebDer Schrittwinkel kann bis zu 256-mal unterteilt werden (00,007° pro Mikroschritt), die den Anforderungen der meisten Anwendungen gerecht werden kann.

Derzeit werden Schrittmotoren im Bereich der Bewegungssteuerung weit verbreitet.

Das Drehmoment des Schrittmotors wird mit zunehmender Drehzahl abnehmen.

Wenn der Schrittmotor dreht, bildet die Induktivität der einzelnen Phasenwicklung des Motors eine umgekehrte elektromotorische Kraft. Je höher die Geschwindigkeit, desto größer die umgekehrte elektromotorische Kraft.In diesem Fall, nimmt der Phasenstrom des Motors mit zunehmender Frequenz (oder Drehzahl) ab, was zu einem Rückgang des Drehmoments führt.

Der Schrittmotor kann bei niedrigen Drehzahlen gut funktionieren, aber wenn er eine bestimmte Geschwindigkeit überschreitet, kann er nicht starten oder es kann ein starkes Pfeifen geben.

Der Schrittmotor verfügt über einen technischen Parameter: Startfrequenz ohne Belastung, d. h. die Impulsfrequenz, bei der der Schrittmotor normal unter Belastungsfreiheit starten kann.Wenn die Pulsfrequenz höher ist als dieser Wert, kann der Motor nicht normal starten und kann Schrittverlust oder Rotorverstopfung auftreten. Bei Belastung sollte die Startfrequenz niedriger sein.Es sollte einen Beschleunigungsprozess in der Pulsfrequenz geben., d. h. die Startfrequenz sollte niedriger sein,und dann sollte eine bestimmte Beschleunigung angewendet werden, um die gewünschte hohe Frequenz zu erreichen (die Drehzahl des Motors sollte von niedriger Geschwindigkeit auf hohe Geschwindigkeit steigen).

Wie kann man die Schwingungen und Geräusche von Zwei-Phasen-Hybrid-Schrittmotoren beim Niedriggeschwindigkeitsbetrieb überwinden?

Die inhärenten Nachteile von Schrittmotoren sind hohe Vibrationen und Lärm bei niedriger Drehgeschwindigkeit, die im Allgemeinen durch folgende Lösungen überwunden werden können:

A. Wenn der Schrittmotor genau in der Resonanzzone arbeitet, kann eine mechanische Übertragung wie die Änderung des Reduktionsverhältnisses die Resonanzzone vermeiden.

B. Die am häufigsten verwendete und bequeme Methode besteht darin, Treiber mit Unterteilungsfunktionen zu verwenden.

C. Ersetzen Sie durch einen Schrittmotor mit einem kleineren Schrittwinkel, z. B. einen Dreiphasen- oder Fünfphasen-Schrittmotor.

Kaifull Hybrid Stapper Motoren Anwendungen

Der Schrittmotor wird hauptsächlich in der Fertigung von CNC-Werkzeugmaschinen eingesetzt.Der Grund, warum es hauptsächlich in diesem Bereich verwendet wird, ist, dass der Motor keine A/D-Konvertierung erfordert und digitale Pulssignale direkt in Winkelverschiebung umwandeln kann, was genau das ist, was CNC-Werkzeugmaschinen benötigen und von vielen anderen Motorten nicht erreicht werden können.Der Schrittmotor kann als die idealste Führungskomponente von CNC-Maschinen bezeichnet werden., und wird natürlich in der Fertigung von CNC-Maschinen weit verbreitet sein.

Schrittmotoren können auch in vielen anderen Maschinen eingesetzt werden, wie z. B. Motoren in automatischen Zuführmaschinen und floppy-disk-Laufwerke für allgemeine Zwecke.es kann auch in Druckern und Plottern angewendet werden.

Schrittmotoren weisen die Eigenschaften des schnellen Starts, Stopps und Positionierens auf und werden häufig als Aktoren zur Positionssteuerung im Bereich der digitalen Steuerung eingesetzt.Bei schnellem Betrieb eines Schrittmotors, muss der Antriebsstromkreis die Antriebsströmung an die Schrittmotorwicklung so nahe wie möglich an den technischen Spezifikationen liefern, die erforderlich sind, um ein ausreichendes Drehmoment zu erzeugen.Höchstzulässige Temperatur auf der Oberfläche des Schrittmotors. Schrittmotoren werden in Verbindung mit Treibern verwendet, und viele Treiber unterstützen die Unterteilungsfunktion, wodurch sehr kleine Schrittwinkel und eine genauere Steuerung erreicht werden.Das Drehmoment des Schrittmotors wird abnehmen, wenn die Geschwindigkeit steigt. Die Genauigkeit eines allgemeinen Schrittmotors beträgt 3-5% des Schrittwinkels und akkumuliert sich nicht.Begleitet von einem Pfeifen,.

Weit verbreitet in Geldautomaten, Tintenstrahldruckern, Gravurmaschinen, Foto-Maschinen, Sprühgeräten, medizinischen Instrumenten und Geräten, Computerelementen und großen Speichergeräten,Präzisionsgeräte, industrielle Steuerungssysteme, Büroautomation, Roboter und andere Bereiche, besonders geeignet für Anwendungen, die einen reibungslosen Betrieb, geringen Lärm, schnelle Reaktionsgeschwindigkeit und eine lange Lebensdauer erfordern,und hohes Leistungsmoment.

Werkzeugmaschinenindustrie

Schrittmotoren werden in der Werkzeugmaschinenindustrie weit verbreitet, hauptsächlich zur Steuerung der Zufuhr und Positionierung von Werkzeugmaschinen.Schrittmotoren können die Bearbeitungsposition und -geschwindigkeit der Werkstücke genau steuernAußerdem können Schrittmotoren auch zur Steuerung der automatischen Fütterungs- und Werkzeugwechselfunktionen von Werkzeugmaschinen verwendet werden.

Automatisierende Ausrüstung

Schrittmotoren werden auch häufig in Automatisierungsgeräten wie automatisierten Produktionslinien, automatisierten Verpackungsmaschinen, automatisierten Handhabungsrobotern usw. eingesetzt.Schrittmotoren können die Bewegung und Position der Ausrüstung genau steuern, wodurch eine effiziente automatisierte Produktion erreicht wird.

Elektronische Geräte

Schrittmotoren haben auch bestimmte Anwendungen in elektronischen Geräten, z. B. in verschiedenen Phasen der Produktion elektronischer Produkte, wie zum Beispiel Lötpaste-Druck, SMT-Platzierung, Reflow-Lötung,Sichtprüfung, die Herstellung von Kabeln mit Endgeräten, Verteilmaschinen, Bildschirmlaminiermaschinen usw. Sie können auch in vielen Geräten wie Geldautomaten, Automaten, 3D-Druckern, Scannern, Druckern,usw..

Medizinische Ausrüstung

Schrittmotoren werden auch in medizinischen Geräten wie medizinischen Robotern, chirurgischen Instrumenten usw. verwendet.Schrittmotoren können die Bewegung und Position von Robotern und chirurgischen Instrumenten genau steuern, wodurch hochpräzise Chirurgie und Behandlung erreicht werden.

Die Automobilindustrie

Schrittmotoren werden auch in der Automobilindustrie eingesetzt, wie z. B. Sitzverstellungen, Klimaanlagen-Türsteuerungen usw.Der Schrittmotor kann die Position und Bewegung von Autositzen und Klimaanlagen Türen genau steuern, wodurch der Komfort und die Sicherheit des Fahrzeugs verbessert werden.

Im Bereich der Robotik

Schrittmotoren werden auch im Bereich der Robotik weit verbreitet, z. B. bei Industrierobotern, Servicerobotern usw.Auf diese Weise wird eine effiziente Produktion und Dienstleistung erreicht..

Zusammenfassend lässt sich sagen, dass Schrittmotoren in vielen Bereichen eine breite Palette von Anwendungen haben, und ihre hohe Genauigkeit, schnelle Reaktionsgeschwindigkeit,und eine bequeme Steuerung machen sie zu den Kernkomponenten vieler AutomatisierungsgeräteMit dem kontinuierlichen Fortschritt der Technologie werden sich die Anwendungsbereiche von Schrittmotoren weiter erweitern und vertiefen.

2Allgemeine technische Spezifikationen für Hybrid-Schrittmotoren

3. Hybrid-Schrittmotor Leistungsdatenblatt

4Mechanische Abmessungen (in mm)

5. Kabeldiagramm

6. Drehmomentgeschwindigkeitskurven
