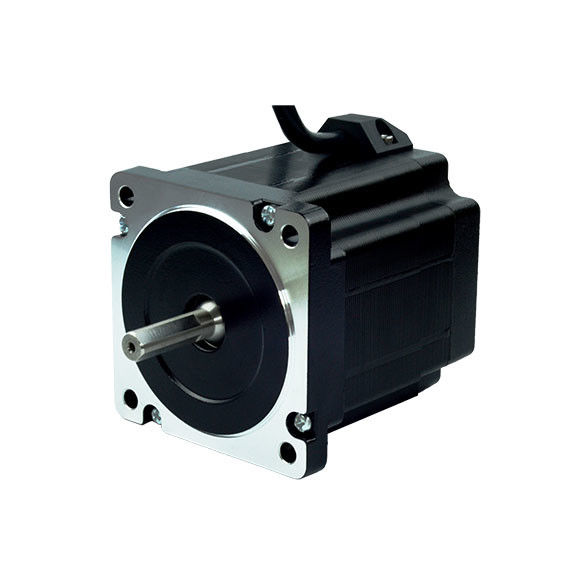

1. Produktübersicht

Ein Schrittmotor ist eine Funktion, die elektrische Impulse in Winkelverschiebungen umwandelt.Sie können den Winkel steuern, indem Sie die Anzahl der Puls zu erreichen, den Zweck der genauen PositionskontrolleGleichzeitig können Sie die Geschwindigkeit und Beschleunigung des Motors steuern, indem Sie die Eingabeimpulsfrequenz steuern, um den Zweck der Geschwindigkeitsregelung zu erreichen.

Der Schrittmotor, auch als Pulsmotor bezeichnet, wird in der Regel nach Struktur als Reaktionsschrittmotor (VR), Permanentmagnet-Schrittmotor (PM) und Hybrid-Schrittmotor (HB) eingeteilt.Schrittmotor kann auch in Rotation und gerade Linien nach der Form der Bewegung unterteilt werden. je nachdem, ob ein Encoder vorhanden ist, in offene und geschlossene Schrittmotoren eingeteilt werden können.

Reaktionsschrittmotor: Auf dem Stator und Rotor befinden sich Wicklungen aus weichem Magnetmaterial.Aber die dynamische Leistung ist schlecht, ist der Wirkungsgrad gering, die Heizung groß und die Zuverlässigkeit schwer zu garantieren.

Ständiger Magnet-Schrittmotor: Der Rotor des permanenten Magneten-Schrittmotors besteht aus Permanentmagneten und ist derselbe wie der Stator.Es zeichnet sich durch gute dynamische Leistung und großes Ausgangsdrehmoment aus, aber dieser Motor hat eine schlechte Genauigkeit und große Schritte (im Allgemeinen 7,5 ° oder 15 °).

Hybrid-Schrittmotor: Der Hybriddampfmotor vereint die Vorteile von Reaktions- und Permanentmagneten.und mehrere kleine Zähne auf dem Rotor und Stator zur Verbesserung der SchrittgenauigkeitEs zeichnet sich durch ein hohes Ausgangsdrehmoment, eine gute dynamische Leistung und kleine Schritte aus, die für Anwendungen der Automatisierung mit hoher Präzision geeignet sind.

Nach der Anzahl der Phasen gibt es zweiphasige, dreiphasige und fünfphasige Schrittmotoren.Der beliebteste ist der zweiphasige hybride Schrittmotor mit einem Marktanteil von etwa 97%.Der Grund dafür ist, daß der zweiphasige Schrittmotor kostengünstiger ist, und verfügt auch über eine zufriedenstellende Leistung aufgrund der Unterteilung oder Mikroschrittfunktion seines Antriebs.

Der Grundschrittwinkel eines Zwei-Phasen-Schrittmotors beträgt 1,8°/Schritt. Bei einem Halbschrittantrieb wird der Schrittwinkel auf 0,9° reduziert. Bei einem Mikro-SchrittantriebDer Schrittwinkel kann bis zu 256-mal unterteilt werden (00,007° pro Mikroschritt), die den Anforderungen der meisten Anwendungen gerecht werden kann.

Mehrere Vorteile von Schrittmotoren

Hohe Präzision

Der Drehwinkel des Schrittmotors kann fein gesteuert werden, und jeder Schritt entspricht einem bestimmten Drehwinkel, so dass die Drehgenauigkeit des Schrittmotors sehr hoch ist.Im Vergleich zu herkömmlichen Gleichstrom- und Wechselstrommotoren, können Schrittmotoren Position und Winkel genauer steuern, was sie für Anwendungen geeignet macht, die eine hochpräzise Positionssteuerung erfordern.

Breiter Drehzahlbereich

Die Geschwindigkeit eines Schrittmotors wird durch den Antriebsstrom und die Spannung bestimmt, so dass der Schrittmotor eine breite Palette von Geschwindigkeitsanpassungen erreichen kann.Der Schrittmotor kann sich an die Laständerungen anpassen, indem er das Fahrsignal ändert.Auf der Grundlage der Frequenz des Eingangspulssignals kann eine reibungslose Geschwindigkeitsregelung erreicht werden.

Schnelle Antwortgeschwindigkeit

Die Reaktionsgeschwindigkeit des Schrittmotors ist sehr schnell und kann Drehbefehle in Millisekunden abschließen.Traditionelle Motoren benötigen Beschleunigungs- und Verzögerungsprozesse, um eine Rotation zu erreichen, während Schrittmotoren durch Steuerung der Pulsfrequenz und -zeit eine schnelle Drehung erreichen können.

Hochdrehmoment

Ein Schrittmotor kann ein sehr großes Drehmoment erzeugen und auch bei hohen Drehzahlen ein hohes Drehmoment aufrechterhalten.mit einer Leistung von mehr als 50 W undDaher eignen sich Schrittmotoren für Anwendungen, die eine hohe Drehmomentententwicklung erfordern.

Lange Lebensdauer und Kosteneinsparungen

Die Produktionskosten von Schrittmotoren sind relativ niedrig, nehmen einen kleinen Platz ein und sind leicht zu installieren und zu warten, so dass ihre Nutzungskosten sehr niedrig sind.aufgrund der Fähigkeit, Position und Winkelkontrolle durch Steuersignale zu erreichen, können komplexe Sensoren und Steuerkreisläufe bei herkömmlichen Steuerungsverfahren beseitigt werden, was zu Kosteneinsparungen führt.der Schrittmotor muss die Phase nicht durch Bürsten und Kommutatoren wie normale Gleichstrommotoren einstellenDarüber hinaus verwenden wir einzigartige und hochwertige Materialien, so dass der Kaifu Hybrid-Schrittmotor eine lange Lebensdauer hat und kaum besondere Wartung erfordert,weitere Senkung der Kosten für Kunden.

Kaifull PRMCAS Hybrid-Schrittmotoren Anwendungen

Hauptsächlich in der Industrie, Luft- und Raumfahrt, Robotik, Präzisionsmessung und anderen Bereichen verwendet, z. B. optoelektronische Theodolite für Satellitenverfolgung, militärische Instrumente,Kommunikations- und Radargeräte, die weit verbreitete Anwendung der Unterteilungsantriebstechnologie macht die Phasenzahl der Motoren nicht durch den Schrittwinkel begrenzt, was das Produktdesign erleichtert.in der Unterteilungsantriebstechnologie von Schrittmotoren, Schneidkonstantstromantrieb, Instrumentenimpulsbreitenmodulationsantrieb und einheitliche Drehantriebssteuerung mit konstanten Stromvektoramplitude,erhebliche Verbesserung der Betriebsgenauigkeit von Schrittmotoren und Förderung der Entwicklung von Schrittmotoren in Richtung Hochgeschwindigkeit und Präzision in Anwendungen mit mittlerer und niedriger Leistung.

Kaifull-Hybrid-Schrittmotoren werden derzeit in verschiedenen Automatisierungsgeräten und -instrumenten wie Gravurmaschinen, Lasermaschinen, CNC-Werkzeugmaschinen, Textil- und Bekleidungsmaschinen,medizinische Ausrüstung, Messgeräte, elektronische Verarbeitungsgeräte, Verpackungsmaschinen usw.

Im Bereich der Robotik

Im Bereich der Robotik werden Schrittmotoren weit verbreitet, um die Bewegung und Richtung der Roboterarme zu steuern.Der Roboter kann Gegenstände leicht und genau aufheben oder platzieren.

Druckmaschinen

In der Druck- und Montageindustrie erreichen Schrittmotoren hochwertiges Drucken und Montieren, indem sie die Bewegung von Rollen, Scheiben und anderen beweglichen Teilen auf der Druckmaschine steuern.

Medizinische Geräte

Im Bereich medizinischer Geräte werden Schrittmotoren zur Steuerung der automatisierten Positionierung und Bewegung von chirurgischen Robotern und medizinischer Ausrüstung eingesetzt.

3D-Druck

In der 3D-Drucktechnologie können Schrittmotoren komplexe 3D-Strukturen und Formen erreichen, indem sie die Bewegung des Druckkopfes steuern.

Industrieautomation

Im Bereich der industriellen Automatisierung werden Schrittmotoren weit verbreitet zur Steuerung verschiedener Geräte wie Gravurmaschinen, Lasermaschinen, CNC-WerkzeugmaschinenTextil- und Bekleidungsmaschinen, medizinische Geräte, Messgeräte, elektronische Verarbeitungsgeräte, Verpackungsmaschinen und andere Automatisierungsgeräte und -instrumente.

Zusammenfassend kann gesagt werden, daß Schrittmotoren in verschiedenen Anwendungsbereichen zu einem unverzichtbaren Bauteil geworden sind.Unterstützung verschiedener Geräte und Maschinen bei der Durchführung komplexer Aktionen durch ihre stabile Bewegung und präzise Steuerung.

2Allgemeine technische Spezifikationen für Hybrid-Schrittmotoren

3. Hybrid-Schrittmotor Leistungsdatenblatt

4Mechanische Abmessungen (in mm)

5. Kabeldiagramm

6. Drehmomentgeschwindigkeitskurven
