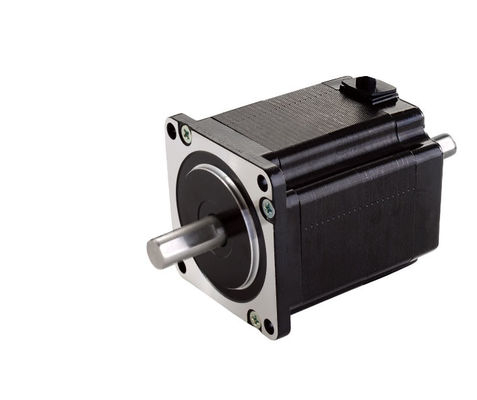

57AHS140 Doppelwellen-Sechsdraht-Zwei-Phasen-Hybrid-Schrittmotor

1. Produktübersicht

Ein Schrittmotor ist eine Funktion, die elektrische Impulse in eine Eckverschiebung umwandelt.Sie können die Winkelverschiebung steuern, indem Sie die Anzahl der Impulse zu kontrollieren, um den Zweck der genauen Positionierung zu erreichenGleichzeitig können Sie die Geschwindigkeit und Beschleunigung der Rotation des Motors steuern, indem Sie die Pulsfrequenz steuern, um den Zweck der Geschwindigkeitsregelung zu erreichen.

Der hybride Schrittmotor ist derzeit der am weitesten verbreitete Schrittmotor, und jeder kennt den Schrittmotor. Hier stellen wir kurz vor, wie man den richtigen Schrittmotor für unsere Anwendungen wählt.

Wie wählen wir den passenden Schrittmotor für unsere Anwendungen?

Die Wahl des Schrittmotortomms

Das Drehmoment des Schrittmotors ist ähnlich wie die "Leistung" herkömmlicher Motoren.Die physikalische Struktur des Schrittmotors unterscheidet sich völlig von den Wechselstrom- und Gleichstrommotoren und die Ausgangsleistung kann variieren.

Im Allgemeinen wählen wir die Motorgröße nach dem Drehmomentbedarf im Betrieb aus. Zum Beispiel, wenn das benötigte Drehmoment weniger als 0,8N.M ist, sind Rahmengröße 20/28/35/39/42mm Schrittmotoren geeignet.Wenn das erforderliche Drehmoment etwa 1N beträgtWenn das erforderliche Drehmoment mehrere N.M. oder mehr beträgt, werden in der Regel Schrittmotoren mit einer Rahmengröße von 86/110/130 mm oder größer ausgewählt.

Die Auswahl der Stufenmotordrehzahl

Besonderes Augenmerk sollte auf die Drehzahl des Ziel-Schrittmotors gelegt werden, da das Ausgangsdrehmoment des Motors umgekehrt proportional zur Drehzahl ist, d.h.wenn die Drehzahl des Schrittmotors niedrig ist (500-600 U/min oder niedrigere Drehzahl pro Minute)Wenn die Drehzahl des Motors steigt, sinkt das Drehmoment des Motors, insbesondere bei einer Drehzahl von 1000 U/min oder mehr.

Manchmal, wenn Hochgeschwindigkeitsmotoren benötigt werden, müssen der Spulenwiderstand, die Induktivität und andere Indikatoren des Stufenmotors sorgfältig berücksichtigt werden.Wählen Sie einen Motor mit etwas weniger Induktivität ist besserWenn Sie jedoch eine niedrige Drehmomentgeschwindigkeit und ein großes Drehmoment wünschen, ist ein Schrittmotor mit einer Induktivität von mindestens 10 mH besser.

Auswahl der Frequenz für den Start ohne Last

Dies ist ein wichtigerer Indikator für den Kauf von Motoren, wenn sie in kurzer Zeit häufig gestartet und gestoppt werden müssen und die Drehzahl etwa 1000 U/min (oder höher) beträgt.Es ist in der Regel notwendig, "beschleunigten Start", d.h. einen Motor mit einer hohen Frequenz beim Start ohne Belastung.

Phasewahl

Bei der Auswahl der Anzahl der Stufenmotoren achten viele Kunden nicht ausreichend darauf, daß die Leistung von Stufenmotoren mit unterschiedlichen Phasen unterschiedlich ist.,Im allgemeinen sind zweiphasige Motoren ausreichend, wenn jedoch höhere Leistungen benötigt werden.besonders für Präzision oder Glatzheit, 3-phasige oder 5-phasige kann besser sein.

Auswählen der Schutzniveau

Es gibt spezielle Schrittmotoren, z. B. wasserdicht und öldicht, staubdicht für einige besondere Anlässe.

Sonstige Sondervorschriften

Wenn Sie spezielle Schrittmotoren benötigen, wenden Sie sich bitte an uns. Im Rahmen der technischen Genehmigung bieten wir Ihnen gerne maßgeschneiderte Dienstleistungen, einschließlich, aber nicht beschränkt auf Strom, Drehmoment, Geschwindigkeit,Hohlwelle, Doppelachse, Coder, Band, Gurt Bremsen usw.

Derzeit werden Schrittmotoren im Bereich der Bewegungssteuerung weit verbreitet.mehrere FragenDies ist bei der Verwendung hybrider Schrittmotoren zu beachten.

Das Drehmoment des Schrittmotors wird mit zunehmender Drehzahl abnehmen.

Wenn der Schrittmotor dreht, bildet die Induktivität der einzelnen Phasenwicklung des Motors eine umgekehrte elektromotorische Kraft. Je höher die Geschwindigkeit, desto größer die umgekehrte elektromotorische Kraft.In diesem Fall, nimmt der Phasenstrom des Motors mit zunehmender Frequenz (oder Drehzahl) ab, was zu einem Rückgang des Drehmoments führt.

Der Schrittmotor kann bei niedrigen Drehzahlen gut funktionieren, aber wenn er eine bestimmte Geschwindigkeit überschreitet, kann er nicht starten oder es kann ein starkes Pfeifen geben.

Der Schrittmotor verfügt über einen technischen Parameter: Startfrequenz ohne Belastung, d. h. die Impulsfrequenz, bei der der Schrittmotor normal unter Belastungsfreiheit starten kann.Wenn die Pulsfrequenz höher ist als dieser Wert, kann der Motor nicht normal starten und kann Schrittverlust oder Rotorverstopfung auftreten. Bei Belastung sollte die Startfrequenz niedriger sein.Es sollte einen Beschleunigungsprozess in der Pulsfrequenz geben., d. h. die Startfrequenz sollte niedriger sein,und dann sollte eine bestimmte Beschleunigung angewendet werden, um die gewünschte hohe Frequenz zu erreichen (die Drehzahl des Motors sollte von niedriger Geschwindigkeit auf hohe Geschwindigkeit steigen).

Wie kann man die Schwingungen und Geräusche von Zwei-Phasen-Hybrid-Schrittmotoren beim Niedriggeschwindigkeitsbetrieb überwinden?

Die inhärenten Nachteile von Schrittmotoren sind hohe Vibrationen und Lärm bei niedriger Drehgeschwindigkeit, die im Allgemeinen durch folgende Lösungen überwunden werden können:

A. Wenn der Schrittmotor genau in der Resonanzzone arbeitet, kann eine mechanische Übertragung wie die Änderung des Reduktionsverhältnisses die Resonanzzone vermeiden.

B. Die am häufigsten verwendete und bequeme Methode besteht darin, Treiber mit Unterteilungsfunktionen zu verwenden.

C. Ersetzen Sie durch einen Schrittmotor mit einem kleineren Schrittwinkel, z. B. einen Dreiphasen- oder Fünfphasen-Schrittmotor.

Die Anwendungen von Kaifull PRMCAS Hybrid-Schrittmotoren

Hauptsächlich in der Industrie, Luft- und Raumfahrt, Robotik, Präzisionsmessung und anderen Bereichen verwendet, z. B. optoelektronische Theodolite für Satellitenverfolgung, militärische Instrumente,Kommunikations- und Radargeräte, die weit verbreitete Anwendung der Unterteilungsantriebstechnologie macht die Phasenzahl der Motoren nicht durch den Schrittwinkel begrenzt, was das Produktdesign erleichtert.in der Unterteilungsantriebstechnologie von Schrittmotoren, Schneidkonstantstromantrieb, Instrumentenimpulsbreitenmodulationsantrieb und einheitliche Drehantriebssteuerung mit konstanten Stromvektoramplitude,erhebliche Verbesserung der Betriebsgenauigkeit von Schrittmotoren und Förderung der Entwicklung von Schrittmotoren in Richtung Hochgeschwindigkeit und Präzision in Anwendungen mit mittlerer und niedriger Leistung.

Kaifull-Hybrid-Schrittmotoren werden derzeit in verschiedenen Automatisierungsgeräten und -instrumenten wie Gravurmaschinen, Lasermaschinen, CNC-Werkzeugmaschinen, Textil- und Bekleidungsmaschinen,medizinische Ausrüstung, Messgeräte, elektronische Verarbeitungsgeräte, Verpackungsmaschinen usw.

Im Bereich der Robotik

Im Bereich der Robotik werden Schrittmotoren weit verbreitet, um die Bewegung und Richtung der Roboterarme zu steuern.Der Roboter kann Gegenstände leicht und genau aufheben oder platzieren.

Druckmaschinen

In der Druck- und Montageindustrie erreichen Schrittmotoren hochwertiges Drucken und Montieren, indem sie die Bewegung von Rollen, Scheiben und anderen beweglichen Teilen auf der Druckmaschine steuern.

Medizinische Geräte

Im Bereich medizinischer Geräte werden Schrittmotoren zur Steuerung der automatisierten Positionierung und Bewegung von chirurgischen Robotern und medizinischer Ausrüstung eingesetzt.

3D-Druck

In der 3D-Drucktechnologie können Schrittmotoren komplexe 3D-Strukturen und Formen erreichen, indem sie die Bewegung des Druckkopfes steuern.

Industrieautomation

Im Bereich der industriellen Automatisierung werden Schrittmotoren weit verbreitet zur Steuerung verschiedener Geräte wie Gravurmaschinen, Lasermaschinen, CNC-WerkzeugmaschinenTextil- und Bekleidungsmaschinen, medizinische Geräte, Messgeräte, elektronische Verarbeitungsgeräte, Verpackungsmaschinen und andere Automatisierungsgeräte und -instrumente.

Zusammenfassend kann gesagt werden, daß Schrittmotoren in verschiedenen Anwendungsbereichen zu einem unverzichtbaren Bauteil geworden sind.Unterstützung verschiedener Geräte und Maschinen bei der Durchführung komplexer Aktionen durch ihre stabile Bewegung und präzise Steuerung.

2Allgemeine technische Spezifikationen für Hybrid-Schrittmotoren

3. Hybrid-Schrittmotor Leistungsdatenblatt

4Mechanische Abmessungen (in mm)

5. Kabeldiagramm

6. Drehmomentgeschwindigkeitskurven
