1. Produktübersicht

Ein Schrittmotor ist ein Motor, der das elektrische Impulssignal in die entsprechende Winkelverschiebung oder die Linienschiebung umwandelt.Es kann die Menge und Frequenz des Impulses verwenden, um die Rotation zu steuern (Rotationswinkel, Drehgeschwindigkeit) in der Automatisierung. Für jeden Impuls dreht sich der Motorrotor in einem Winkel oder nach vorne, und seine Ausgangswinkelverschiebung oder Linieverschiebung ist proportional zum Eingangspuls,und die Geschwindigkeit ist proportional zur PulsfrequenzDaher wird der Schrittmotor auch als Pulsmotor bezeichnet.

Bei Nicht-Überlastung hängen die Drehzahl des Motors und die Haltestelle nur von der Frequenz und der Anzahl der pulsierenden Eingänge ab, ohne von der Laständerung beeinflusst zu werden.Hinzufügen eines Pulssignals zum MotorDer Vorteil dieser linearen Beziehung zwischen Impuls und Drehwinkel ist, dass ein Schrittmotor nur periodische Fehler ohne kumulative Fehler hat.Schrittmotor in der Automatisierungsgeschwindigkeit, Position und andere Steuerungsfelder leicht.

Mit der Entwicklung der Produktforschung und Technologieentwicklung wurde die Leistung des Schrittsystems noch weiter verbessert.Es wird keine Schrittverluste mehr geben., und Lebensdauer sehr lang, fast keine Wartung benötigt, was Schrittmaschinen beliebt und weit verbreitet in vielen Arten von industriellen Automatisierung Bewegungssteuerung Anwendungen verwendet.

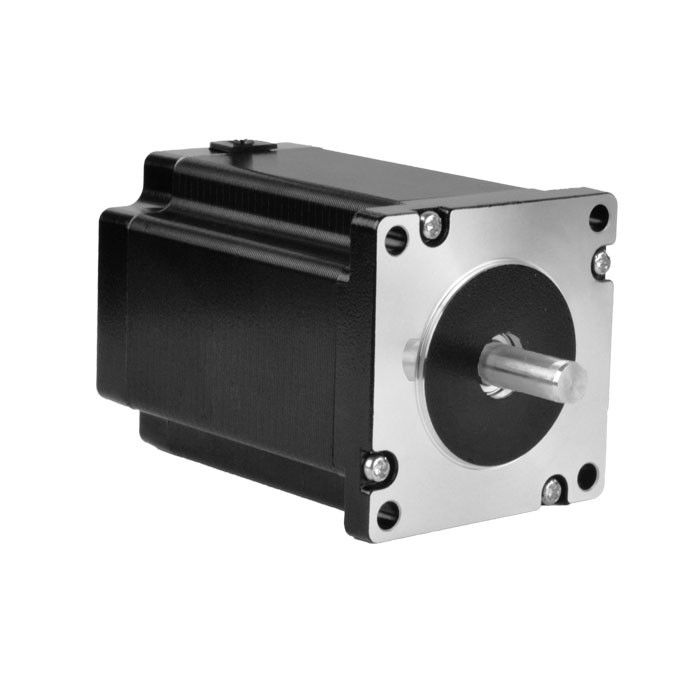

Kaifull Zwei-, Drei- und Fünfphasen-Hybrid-Schrittmotoren bestehen aus hochtemperaturen Permanentmagneten und hochwertigen kaltgewalzten Stahlblechen.mit einer Breite von 20 mm bis 150 mmGleichzeitig gibt es All-in-One-Schrittmotoren, die mit Treibern, geschlossenem Schrittmotor und mit Bremsschrittmotor etc. integriert sind.

Generell betrachtetEigenschaften des Schrittmotorssind:

Fahren Sie ruhig.

Egal, wie sich der Eingangsstrom ändert, solange die Last angetrieben werden kann, bewegt sich der Schrittmotor nach dem Mindestwinkel.

Es ist kein Rückkopplungssignal erforderlich.Der Schrittmotor bewegt sich nach der durch den Antrieb angegebenen Impulsfrequenz und -menge und muss sich nicht auf die Rückmeldung des tatsächlichen Zustands des Motors verlassen.

Der Positionierungsfehler häuft sich nicht an.Der Grund, warum sich der Schrittmotor nicht ansammelt, ist, dass er nicht die tatsächliche Position kennen muss, sondern nur die Anzahl der rotierenden Schritte.Der Schrittmotor muss nur das Signal jedes Schrittes empfangen., und dann nach dem Schrittwinkel bewegen. Es ist nicht notwendig, den Startort oder Zielort zu kennen. Dies kann das Problem der Anhäufung von Fehlern vermeiden.Das Arbeitsprinzip des Schrittmotors macht die Bewegung diskret und aus einem bestimmten Winkel ohne kontinuierlichen Akkumulationsfehler.

Das Schrittmotor-Treiberprinzip ist einfach und leicht zu entwickeln.

Der Stufenmotor weist die Eigenschaften einer hohen Leistungsdichte, eines hohen Ausgangsmoments, geringen Geräuschpegel, geringer Vibration und einer reibungslosen Drehung, einer hohen Energieumwandlungseffizienz, Stabilität und Zuverlässigkeit, einer langen Lebensdauer usw. auf.Gleichzeitig, unterstützt unsere Firma auch die flexible Anpassung.

Die Anwendungen von Kaifull PRMCAS Hybrid-Schrittmotoren

Kaifull-Hybrid-Schrittmotoren werden hauptsächlich in digitalen Steuerungssystemen mit hoher Genauigkeit und zuverlässigem Betrieb eingesetzt.Auch eine geschlossene Steuerung ist möglich.. Schrittmotoren sind in digitalen Steuerungssystemen, wie z. B. in digital-analog-Konvertierungsgeräten, CNC-Werkzeugmaschinen, Computerperipheriegeräten, automatischen Aufzeichnern, Uhren usw. weit verbreitet.,Sie wurden auch in Produktionslinien für industrielle Automatisierung, Druckmaschinen usw. eingesetzt.

Die Anwendungsmöglichkeiten von Kaifull-Schrittmotoren sind sehr breit und hier einige Anwendungsbeispiele:

Industriezweig:Schrittmotoren werden in der Automobilinstrumentation, in der Maschinentechnik, in der Roboterherstellung, bei der Inspektion und im Prozessfluss eingesetzt.

Sicherheitsfeld: Für Überwachungsprodukte wie PAN/ZOOM/TILT für Überwachungskameras verwendet.

Medizinischer Bereich; Hydraulikpumpen, Beatmungsgeräte und Blutanalysatoren, die in medizinischen Scannern, Probenahmen, digitaler Mundfotografie verwendet werden.

Im Bereich der Unterhaltungselektronik, wird in verschiedenen Phasen der Produktion von elektronischen Produkten verwendet, z. B. beim Drucken von Lötpaste, SMT-Platzierung, Rückflusslöten, visueller Inspektion, Herstellung von Kabeln mit Endgeräten,Verteilermaschinen, Laminationsmaschinen, 3D-Drucker usw.

Präzisionsgeräte und -instrumente: verwendet in Geldautomaten, Tintenstrahldruckern, Gravurmaschinen, Foto-Maschinen, Sprühmalerausrüstung, Computerperipheriegeräten und großen Datenspeichern, Präzisionsinstrumenten,Informationssysteme für die industrielle Steuerung, Büroautomation, Roboter und andere Bereiche, besonders geeignet für Anwendungen mit reibungslosem Betrieb, geringen Geräuschen, schneller Reaktion, langer Lebensdauer und hohem Leistungsmoment.

Textilmaschinen und Apparate: Es wird weit verbreitet in Textilmaschinen wie z. B. computergestützten Stickmaschinen eingesetzt.geringer Betriebslärm, stabiler Betrieb, gute Kontrollleistung und geringe Gesamtkosten.

Flachmobile Geräte: zum Beispiel Laserschneidmaschinen, Drucker, Scanner usw.

Messgeräte wie hochpräzise 3D-Scanner, optische Messgeräte usw.

Medizinische Ausrüstung: für medizinische und chirurgische Instrumente usw. verwendet

Kameraobjektiv. zur Fokussierung und Bewegung optischer Geräte usw. verwendet

Diese Anwendungsfälle erfordern in der Regel, dass Schrittmotoren Eigenschaften wie hohe Präzision, geringen Lärm, schnelle Reaktion und lange Lebensdauer aufweisen, um die Positionierung, Steuerung,und Leistungsanforderungen verschiedener Branchen.

2Allgemeine technische Spezifikationen für Hybrid-Schrittmotoren

3. Hybrid-Schrittmotor Leistungsdatenblatt

4Mechanische Abmessungen (in mm)

5. Kabeldiagramm

6. Drehmomentgeschwindigkeitskurven
