Y2SED2 Nema 23 - 24 Hybrid-Schrittmotor 4.5A 2-Phase mit Alarmausgang

Markenbezeichnung:	YARAK
Modellnummer:	Y2SED2
Mindestbestellmenge:	≥50PCS
Verpackungsdetails:	50 Stück pro Karton
Zahlungsbedingungen:	T/T auf Konto der Gesellschaft

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE, ROHS

Offene Schleife mit Alarmausgang

Phase:

Phase 2

Eingangsspannung:

24-48VDC

Ausgangsstrom:

1.0 bis 4.5A

Steuerungsmodus:

Plus+Direction, CW und CCW

Ausgang der Alarmanlage:

- Ja, das ist es.

Kontrollsignal:

5 VDC und 24 VDC Kompatibel

Spezielle Aufgaben:

Verringerung des Stroms im Leerlauf, Anti-Resonanz im Niedriggeschwindigkeitsbereich, Eingangssignal

Idelstrom:

50% oder 90% durch Einstellung des DIP-Schalters

Ausgleichsmotoren:

Nema 23 bis 24

Höhepunkte:

Höchste Leistung, hohe Zuverlässigkeit, Kompatibilität mit vielen Anwendungen, lange Lebensdauer

Anpassung:

Mit MOQ erhältlich

Versorgungsmaterial-Fähigkeit:

10000 Stück pro Monat

Hervorheben:

Hybrid-Schrittmotorantrieb

Nema 23 Schrittmotorfahrer

Beschreibung des Produkts

Y2SED2 4.5A 2-Phasen-Gleichstrom-Schrittantrieb mit Alarmausgang 24-48VDC-Eingang t für Nema 23 bis 24 Hybrid-Schrittantrieb

1. Produktübersicht

Dieser Y2SED2 ist ein preiswettbewerbsfähiger Hybrid-Stepper-Treiber mit hoher Leistung und hoher Zuverlässigkeit, mit langer Lebensdauer, der sich ideal für preisempfindliche Anwendungen und Kunden eignet.

Einige Vorteile des Schrittantriebs:

Hohe Präzision: Der Schrittmotorantrieb ist sehr präzise, so dass eine hohe Präzisionsbewegungskontrolle erreicht werden kann.

Ohne Kumulationsfehler: Im Gegensatz zum Servomotor wird der Schrittmotorantrieb keine Fehler kumulieren, und die Schritte jeder Drehung oder Bewegung sind fest.

Schnelle Reaktion: Der Treiber des Schrittmotors hat eine kurze Reaktionszeit, die eine präzise Bewegungssteuerung in kurzer Zeit ermöglicht.

Energieeinsparung: Da der Schrittmotor-Treiber nur den elektrischen Impuls empfängt, wenn er benötigt wird, verbraucht er wenig Energie.

Einfache Wartung: Die Struktur des Schrittmotors ist einfach und daher relativ einfach zu warten.

Schrittantriebe werden weit verbreitet in der Fabrikautomation, in Schnitzmaschinen, in der Herstellung elektronischer Produkte, in der Logistiksortierung, in Robotern, in verschiedenen speziellen Automatisierungsgeräten, in medizinischen Geräten,CNC-Werkzeugmaschinen, Laserausrüstung, Druckmaschinen, Materialverarbeitung, Sicherheitssystem, Navigationssystem, industrielle Prüfung und Messung usw. Es gibt viele Bereiche wie Mess- und Messsysteme.

2Haupttechnische Spezifikationen

Artikel	Beschreibung
Eingangsspannung	24 bis 48 VdC
Ausgangsstrom	1.0 bis 4,5 A (Peak)
Steuerungsmodus	Puls und Richtung, CW&CCW
Kontrollsignal	5VDC und 24VDC Kompatibel
Mikro-Schritt Reichweite	16 Typen, 1 bis 128 Mikro-Schritt-Einstellungen, Von 200 bis 25600 Pules/Runde
Leerlaufstrom	50% oder 90% durch Einstellen des DIP-Schalters
Spezielle Aufgaben	Verringerung des Stroms im Leerlauf, Anti-Resonanz im Niedriggeschwindigkeitsbereich, Eingangssignalfilterung, Mikroschritt, Selbsteinschlagfehler usw.
Schutz	Metall, hohe EMV-Leistung, Mehrstufiger elektrischer Schutz
Ausgleichsmotoren	Anpassungsfähig an Schrittmotoren von Nema8 bis Nema17

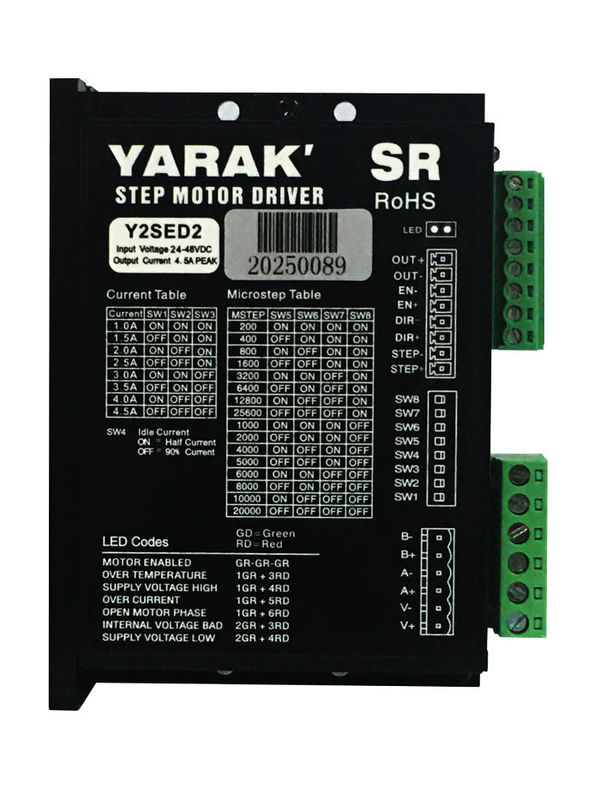

3. Stepper-Treiber externe Schnittstellen

Y2SED2 Nema 23 - 24 Hybrid-Schrittmotor 4.5A 2-Phase mit Alarmausgang 0

4Beschreibung des LED-Statusindikators

Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.

Y2SED2 Nema 23 - 24 Hybrid-Schrittmotor 4.5A 2-Phase mit Alarmausgang 1

5. Ausgabe Aktuelle Einstellungen

Wechseln Einstellungen			Y2SED1
SW1	SW2	SW3	Höchststand Strom/A
Ausgeschaltet	Ausgeschaltet	Ausgeschaltet	4.5
Auf	Ausgeschaltet	Ausgeschaltet	4.0
Ausgeschaltet	Auf	Ausgeschaltet	3.5
Auf	Auf	Ausgeschaltet	3.0
Ausgeschaltet	Ausgeschaltet	Auf	2.5
Auf	Ausgeschaltet	Auf	2.0
Ausgeschaltet	Auf	Auf	1.5
Auf	Auf	Auf	1.0

Idel-Strom-Einstellungen

DIP	Status	Beschreibung
SW4	Auf	50% des Stroms einstellen
SW4	Ausgeschaltet	Setzen Sie 90% des Stroms

6. DIP-Schalter-Seißungen

Einstellungen wechseln				Y2SA2
SW5	SW6	SW7	SW8	Mikro-Schritt	Pulse/Runde
Ausgeschaltet	Ausgeschaltet	Ausgeschaltet	Ausgeschaltet	100	20000
Auf	Ausgeschaltet	Ausgeschaltet	Ausgeschaltet	50	10000
Ausgeschaltet	Auf	Ausgeschaltet	Ausgeschaltet	40	8000
Auf	Auf	Ausgeschaltet	Ausgeschaltet	30	6000
Ausgeschaltet	Ausgeschaltet	Auf	Ausgeschaltet	25	5000
Auf	Ausgeschaltet	Auf	Ausgeschaltet	20	4000
Ausgeschaltet	Auf	Auf	Ausgeschaltet	10	2000
Auf	Auf	Auf	Ausgeschaltet	5	1000
Ausgeschaltet	Ausgeschaltet	Ausgeschaltet	Auf	128	25600
Auf	Ausgeschaltet	Ausgeschaltet	Auf	64	12800
Ausgeschaltet	Auf	Ausgeschaltet	Auf	32	6400
Auf	Auf	Ausgeschaltet	Auf	16	3200
Ausgeschaltet	Ausgeschaltet	Auf	Auf	8	1600
Auf	Ausgeschaltet	Auf	Auf	4	800
Ausgeschaltet	Auf	Auf	Auf	2	400
Auf	Auf	Auf	Auf	1	200

7Kontrollsignale.

Beschreibung der Eingangssignale wie folgt:

Anzeige	Name des Terminals	Funktion
Schritt	Impulssignal (CW)	Empfang des 5-24V/NPN/PNP-Signals
DIR	Richtungssignal (CCW)	Empfang des 5-24V/NPN/PNP-Signals
Die	Aktivieren des Signals	Empfang von 5-24V/NPN/PNP-Signal; EN keine Eingabe, Motor aktiviert

9Verbindungen.

Eingabeanschlüsse:

Y2SED2 Nema 23 - 24 Hybrid-Schrittmotor 4.5A 2-Phase mit Alarmausgang 2

Ausgangsverbindungen

Y2SED2 Nema 23 - 24 Hybrid-Schrittmotor 4.5A 2-Phase mit Alarmausgang 3

10. Mechanische Abmessungen

Y2SED2 Nema 23 - 24 Hybrid-Schrittmotor 4.5A 2-Phase mit Alarmausgang 4
