Markenbezeichnung: | YARAK |
Modellnummer: | Y2SED1 |
Mindestbestellmenge: | ≥50PCS |
Verpackungsdetails: | 50 Stück pro Karton |
Zahlungsbedingungen: | T/T auf Konto der Gesellschaft |

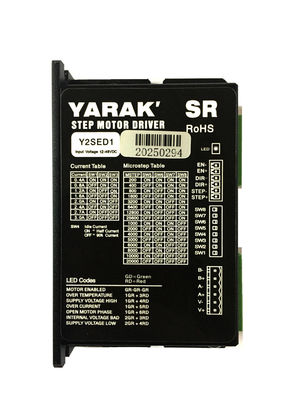

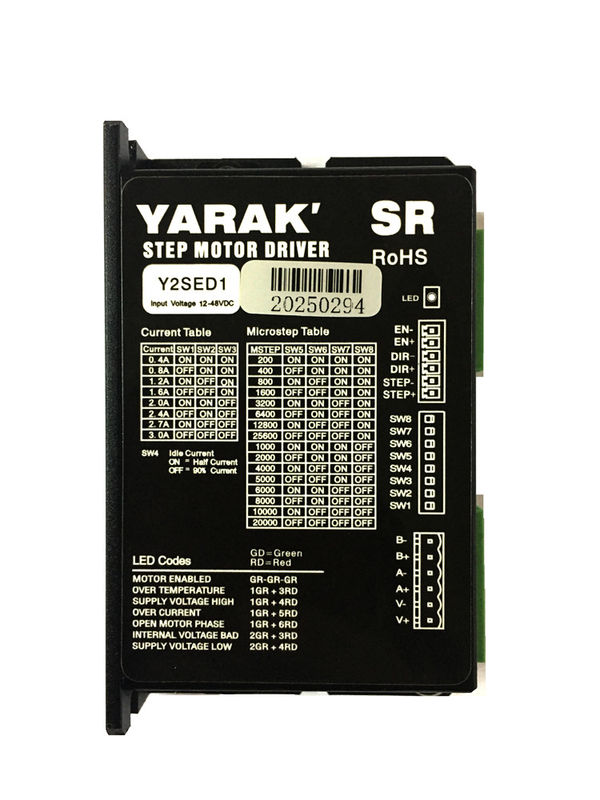

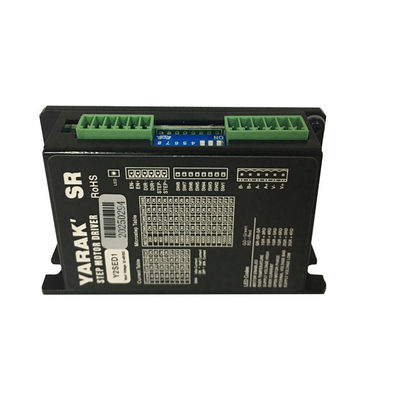

Y2SED1 3,0A 2-Phasen Gleichstrom-Schrittantrieb mit 15-48VDC-Eingang t für Nema 8 bis 17 Hybrid-Schrittantrieb
1. Produktübersicht
Dieser Y2SED1 ist ein preiswettbewerbsfähiger Hybrid-Stepper-Treiber mit hoher Leistung und hoher Zuverlässigkeit, mit langer Lebensdauer, der sich ideal für preisempfindliche Anwendungen und Kunden eignet.
Ein Schrittmotorantrieb wird verwendet, um einen Schrittmotor zu antreiben, um als definierter Steuergerät zu fungieren.Der Schrittantrieb wandelt das empfangene Steuerungssignal in die Phasenfolge und Frequenzsignal für den Motor schrittweise zur erwarteten Position drehen.
Gleichzeitig kann die Motorbeschleunigung, -verzögerung und -geschwindigkeit durch Anpassung der Ausgangssequenzfrequenzen gesteuert werden, um die erforderliche Bewegung in Anwendungen zu erreichen.
Das Steuersignal des Schrittantriebs umfasst hauptsächlich den Puls- und Richtungstyp, den CW-CCW-Typ, den externen IO-Signal-Geschwindigkeitsregelungstyp, den Feldbus-Steuertyp, z. B. EtherCAT, CanOpen, Profit net,usw..
Auf Basis von Schrittmotoren mit oder ohne Encoder können die Schrittmotoren in offene Schrittmotordreiber und geschlossene Schrittmotordreiber unterteilt werden.Das geschlossene Schrittsystem hat eine bessere Leistung, wie beispielsweise eine große Verbesserung des Schrittverlustes, der Heizung, des Ausgangsmoments usw.Die offenen Schrittmaschinen haben auch in vielen Anwendungen eine zufriedenstellende und ausreichende Leistung.
Schrittantriebe werden weit verbreitet in der Fabrikautomation, in Schnitzmaschinen, in der Herstellung elektronischer Produkte, in der Logistiksortierung, in Robotern, in verschiedenen speziellen Automatisierungsgeräten, in medizinischen Geräten,CNC-Werkzeugmaschinen, Laserausrüstung, Druckmaschinen, Materialverarbeitung, Sicherheitssystem, Navigationssystem, industrielle Prüfung und Messung usw. Es gibt viele Bereiche wie Mess- und Messsysteme.
2Haupttechnische Spezifikationen
Artikel | Beschreibung |
Eingangsspannung | 15 bis 48 VdC |
Ausgangsstrom | 0.4 bis 3,0 A (Peak) |
Steuerungsmodus |
Puls und Richtung, CW&CCW |
Kontrollsignal | 5VDC und 24VDC Kompatibel |
Mikro-Schritt Reichweite |
16 Typen, 1 bis 128 Mikro-Schritt-Einstellungen, Von 200 bis 25600 Pules/Runde |
Leerlaufstrom | 50% oder 90% durch Einstellen des DIP-Schalters |
Spezielle Aufgaben |
Verringerung des Stroms im Leerlauf, Anti-Resonanz im Niedriggeschwindigkeitsbereich, Eingangssignalfilterung, Mikroschritt, Selbsteinschlagfehler usw. |
Schutz |
Metall, hohe EMV-Leistung, Mehrstufiger elektrischer Schutz |
Ausgleichsmotoren | Anpassungsfähig an Schrittmotoren von Nema8 bis Nema17 |
3. Stepper-Treiber externe Schnittstellen
4Beschreibung des LED-Statusindikators
Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.
5. Ausgabe Aktuelle Einstellungen
Wechseln Einstellungen |
Y2SED1 |
||
SW1 |
SW2 |
SW3 |
Höchststand Strom/A |
Ausgeschaltet |
Ausgeschaltet |
Ausgeschaltet |
3.0 |
Auf |
Ausgeschaltet |
Ausgeschaltet |
2.7 |
Ausgeschaltet |
Auf |
Ausgeschaltet |
2.4 |
Auf |
Auf |
Ausgeschaltet |
2.0 |
Ausgeschaltet |
Ausgeschaltet |
Auf |
1.6 |
Auf |
Ausgeschaltet |
Auf |
1.2 |
Ausgeschaltet |
Auf |
Auf |
0.8 |
Auf |
Auf |
Auf |
0.4 |
Idel-Strom-Einstellungen
DIP | Status | Beschreibung |
SW4 | Auf | 50% des Stroms einstellen |
Ausgeschaltet | Setzen Sie 90% des Stroms |
6. DIP-Schalter-Seißungen
Einstellungen wechseln | Y2SA2 | ||||
SW5 | SW6 | SW7 | SW8 | Mikro-Schritt | Pulse/Runde |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 100 | 20000 |
Auf | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 50 | 10000 |
Ausgeschaltet | Auf | Ausgeschaltet | Ausgeschaltet | 40 | 8000 |
Auf | Auf | Ausgeschaltet | Ausgeschaltet | 30 | 6000 |
Ausgeschaltet | Ausgeschaltet | Auf | Ausgeschaltet | 25 | 5000 |
Auf | Ausgeschaltet | Auf | Ausgeschaltet | 20 | 4000 |
Ausgeschaltet | Auf | Auf | Ausgeschaltet | 10 | 2000 |
Auf | Auf | Auf | Ausgeschaltet | 5 | 1000 |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Auf | 128 | 25600 |
Auf | Ausgeschaltet | Ausgeschaltet | Auf | 64 | 12800 |
Ausgeschaltet | Auf | Ausgeschaltet | Auf | 32 | 6400 |
Auf | Auf | Ausgeschaltet | Auf | 16 | 3200 |
Ausgeschaltet | Ausgeschaltet | Auf | Auf | 8 | 1600 |
Auf | Ausgeschaltet | Auf | Auf | 4 | 800 |
Ausgeschaltet | Auf | Auf | Auf | 2 | 400 |
Auf | Auf | Auf | Auf | 1 | 200 |
7Kontrollsignale.
Beschreibung der Eingangssignale wie folgt:
Anzeige | Name des Terminals | Funktion |
Schritt |
Impulssignal (CW) |
Empfang des 5-24V/NPN/PNP-Signals |
DIR |
Richtungssignal (CCW) |
Empfang des 5-24V/NPN/PNP-Signals |
Die |
Aktivieren des Signals |
Empfang des 5-24V/NPN/PNP-Signals; EN keine Eingabe, Motor aktiviert |
Anmerkung: CW&CCW-Funktion durch interne Auswahl des Jumpers aktiviert.
9Verbindungen.
Eingabeanschlüsse:
10. Mechanische Abmessungen
![]() |
