Markenbezeichnung: | YARAK |
Modellnummer: | Y3SD3 |
Mindestbestellmenge: | ≥50PCS |
Verpackungsdetails: | 10pcs für jeden Karton |
Zahlungsbedingungen: | T/T auf Konto der Gesellschaft |

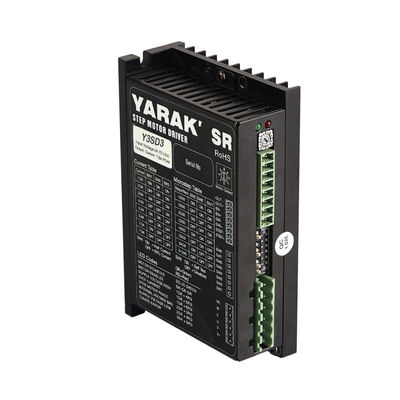

Y3SD3 7.8A Dreiphasen-Schrittmotor mit Alarmausgang 24-75VDC Eingangsspannung und 1,5 bis 7,8A Strom-Ausgang
1. Produktübersicht
Y3SD3 ist ein Dreiphasen-Schrittmotor mit Gleichstrom-Eingang, der mit einem Dreiphasen-Hybrid-Schrittmotor mit Nennphasenstrom von 1,5A bis 7,8A abgestimmt werden kann.3-phasige Schritt-System Präzision und Glatzheit ist besser als 2-phasigeIm Allgemeinen.
Grundsätze für die Auswahl des Schrittführers:
Zur Auswahl eines geeigneten Schrittantriebs sind folgende Faktoren zu berücksichtigen: Motortyp, Motorspannung, Motorphasenstrom, Mikroschritt oder -teilung, maximale Eingangsfrequenz und mechanische Größe.
Die offenen und geschlossenen Schrittmotoren benötigen unterschiedliche Treiber. Gleichzeitig müssen auch die 2-phasigen, 3-phasigen und 5-phasigen Schrittmotoren unterschiedliche Schritttreiber auswählen.Berechnen Sie das für den Schrittmotor erforderliche Drehmoment.
Bei der Auswahl des Schrittantriebs müssen Sie sicherstellen, dass der Antriebsausgangsstrom ein größerer Bereich ist. Dies kann das System bei verschiedenen Spannungsstufen testen, um unterschiedliche Anwendungsbedürfnisse zu erfüllen.Der Ausgangsstrom des Antriebs darf nicht kleiner als 1 sein..4 mal der Nennstrom des Motors.
Wählen Sie verschiedene Mikroschritte oder Unterteilungen aus, um die Glatzigkeit des Motors zu testen.
Da die Frequenz des Eingangsimpulssignals die Geschwindigkeit des Motors bestimmt, wenn die hohe Geschwindigkeit erforderlich ist,Es muss speziell bestätigt werden, ob der Antrieb eine ausreichend hohe Steuersignalfrequenz empfangen kann..Dies hängt hauptsächlich von der Leistung der Photovoltaik-Kopplungseinrichtung ab und davon, ob die Leistung des Peripheriefilterkreises das Hochfrequenz-Interferenzsignal deutlich abfiltern kann..
Schließlich ist zu prüfen, ob die Größe des Schrittantriebs mit der Größe des Anlagenaufbauraumes übereinstimmt.
Y3SD3 wird häufig in Anwendungen zur Bewegungssteuerung eingesetzt, z. B. in der Fabrikautomation, in Schnitzmaschinen, in der Herstellung elektronischer Produkte, in der Logistiksortierung, in Robotern, in verschiedenen Spezialausrüstungen,medizinische Ausrüstung, CNC-Werkzeugmaschinen, Lasergeräte, Druckmaschinen, Materialverarbeitung, Sicherheitssystem, Navigationssystem, industrielle Prüf- und Messtechnik usw.Es gibt viele Bereiche wie Mess- und Messsysteme.
2Haupttechnische Spezifikationen
Artikel | Beschreibung |
Eingangsspannung | 24 bis 75VDC |
Ausgangsstrom | 1.5 bis 7.8A (Peak) |
Steuerungsmodus |
Puls und Richtung, CW und CCW |
Kontrollsignal | 5VDC und 24VDC Kompatibel |
Mikro-Schritt Reichweite |
8 Typen, 5-256 Mikro-Schritt-Einstellungen, von 1000 bis 51200 Pules/Runde |
Leerlaufstrom | 50% oder 90% durch Einstellen von Jumpern |
Spezielle Aufgaben | Automatische Abstimmung, Selbstprüfung, Alarmausgang, Auswahl der Lastträglichkeit |
Eingangssignal Filterung |
Verfügbar, nicht geöffnet. |
Schutz |
Metall, hohe EMV-Leistung, Mehrstufiger elektrischer Schutz |
Ausgleichsmotoren | Anpassungsfähig an Dreiphasen-Schrittmotoren |
Stromversorger | Anpassungsfähig für Gleichstromversorgungen mit einer Leistung von 6A oder mehr |

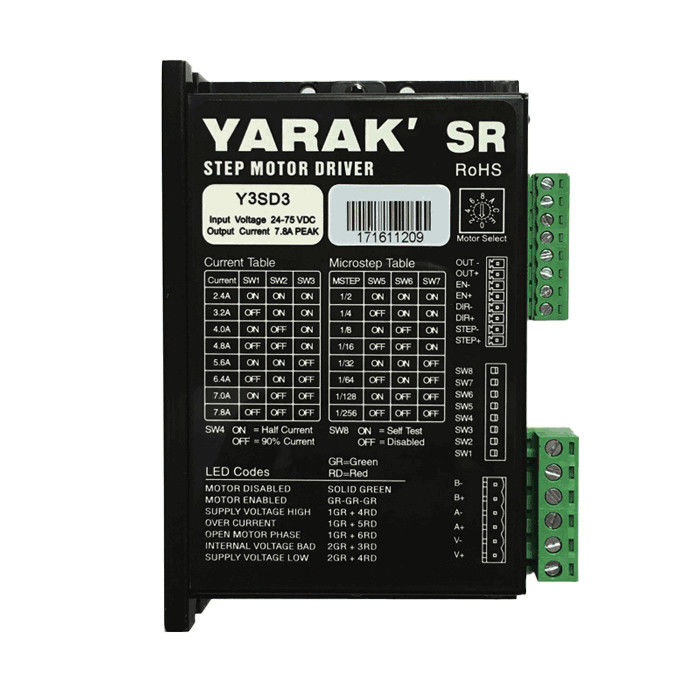

3. Stepper-Treiber externe Schnittstellen
4Beschreibung des LED-Statusindikators
Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.
5. Ausgabe Aktuelle Einstellungen
Einstellungen wechseln | Spitzenstrom /A | ||
SW1 | SW2 | SW3 | |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 7.8 |
Auf | Ausgeschaltet | Ausgeschaltet | 7.0 |
Ausgeschaltet | Auf | Ausgeschaltet | 5.8 |
Auf | Auf | Ausgeschaltet | 5.2 |
Ausgeschaltet | Ausgeschaltet | Auf | 4.0 |
Auf | Ausgeschaltet | Auf | 3.0 |
Ausgeschaltet | Auf | Auf | 2.0 |
Auf | Auf | Auf | 1.5 |
Idel-Strom Einstellungen
DIP | ||
SW4 | Auf | 50% des Betriebsstroms |
Ausgeschaltet | 90% Betriebsstrom |
6. DIP-Schalter-Seißungen
Y3SD3 | ||||
SW5 | SW6 | SW7 |
Mikro Schritt |
Puls /Rund |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 256 | 51200 |
Auf | Ausgeschaltet | Ausgeschaltet | 32 | 6400 |
Ausgeschaltet | Auf | Ausgeschaltet | 25 | 5000 |
Auf | Auf | Ausgeschaltet | 20 | 4000 |
Ausgeschaltet | Ausgeschaltet | Auf | 16 | 3200 |
Auf | Ausgeschaltet | Auf | 10 | 2000 |
Ausgeschaltet | Auf | Auf | 8 | 1600 |
Auf | Auf | Auf | 5 | 1000 |
7Kontrollsignale.
Beschreibung der Eingangssignale wie folgt:
Anzeige | Name des Terminals | Funktion |
Schritt |
Pulssignal |
Empfang des 5-24V/NPN/PNP-Signals |
DIR |
Richtungssignal |
Empfang des 5-24V/NPN/PNP-Signals |
Die |
Aktivieren des Signals |
Empfang von 5-24V/NPN/PNP-Signal; EN keine Eingabe, Motor aktiviert |
8Verbindungen.
Eingabeanschlüsse:
Eingabeanschlüsse:
9. Mechanische Abmessungen
![]() |
