Markenbezeichnung: | YARAK |
Modellnummer: | Y3SA3 |
Mindestbestellmenge: | ≥50PCS |
Verpackungsdetails: | 10pcs für jeden Karton |
Zahlungsbedingungen: | T/T auf Konto der Gesellschaft |

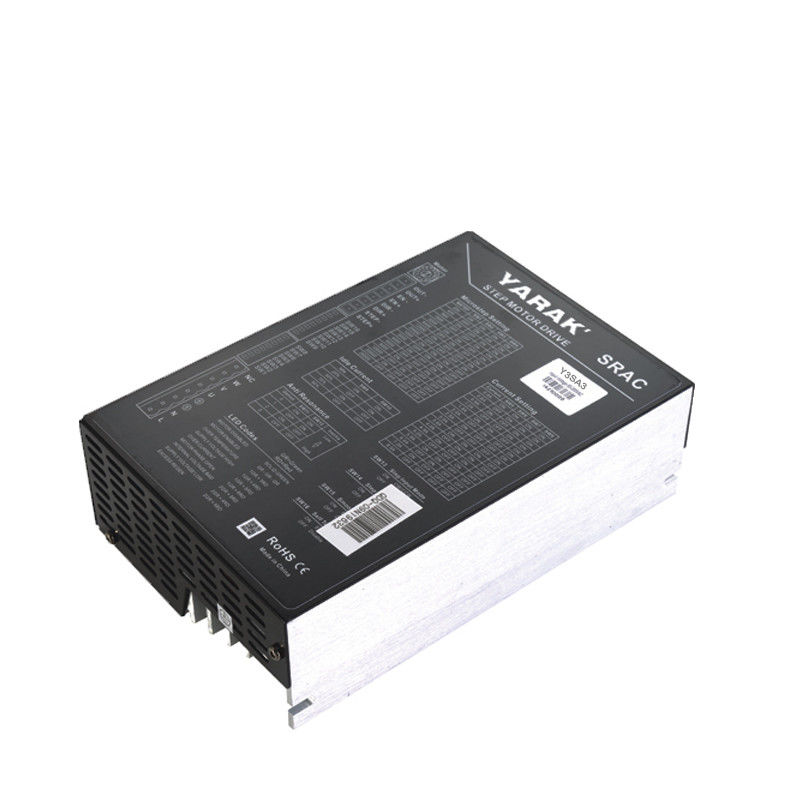

Y3SA3 8.0A Hochspannung 3-Phase-Schrittantrieb mit Alarmausgang 80-265VAC-Eingang für Nema23 bis 47 Hybrid-Schrittmotoren
1. Produktübersicht
Y3SA3 ist ein dreiphasiger Schrittmotorantrieb mit einem Eingangsspannungsbereich von 80 VAC bis 265 VAC (je höher die Wechselstromspannung, desto höher das Ausgangsdrehmoment) und einem Ausgangsstrom von 0,4 bis 8,0 A.
3-phasige Schrittmaschinen haben eine höhere Präzision im Vergleich zu 2-phasigen, die in CNC-Anwendungen wie Laserschneiden oder Werkzeugmaschinen, Gravierungen, Fräsmarkierungen usw. verwendet werden können.
Y3SA3 verfügt über eine breite Motorenkompatibilität, so dass es mit Schrittmotoren von Nema 23 bis Nema 47 übereinstimmen kann und gleichzeitig ziemlich gut funktioniert!
Ein Schrittmotor ist ein Bewegungskontroller, der Steuersingles empfängt und den richtigen Antriebsstrom für einen Schrittmotor ausgibt und seine Bewegung steuert.Schrittmotor und Treiber bilden ein Schrittbewegungssteuerungssystem, und die Leistung hängt nicht nur vom Schrittmotor ab, sondern auch vom Schritttriebwerk.
Das Steuersignal des Schrittantriebs umfasst hauptsächlich den Puls- und Richtungstyp, den CW-CCW-Typ, den externen IO-Signal-Geschwindigkeitsregelungstyp, den Feldbus-Steuertyp, z. B. EtherCAT, CanOpen, Profit net,usw..
Auf Basis von Schrittmotoren mit oder ohne Encoder können die Schrittmotoren in offene Schrittmotordreiber und geschlossene Schrittmotordreiber unterteilt werden.Das geschlossene Schrittsystem hat eine bessere Leistung, wie beispielsweise eine große Verbesserung des Schrittverlustes, der Heizung, des Ausgangsmoments usw.Die offenen Schrittmaschinen haben auch in vielen Anwendungen eine zufriedenstellende und ausreichende Leistung.
Schrittantriebe werden weit verbreitet in der Fabrikautomation, in Schnitzmaschinen, in der Herstellung elektronischer Produkte, in der Logistiksortierung, in Robotern, in verschiedenen speziellen Automatisierungsgeräten, in medizinischen Geräten,CNC-Werkzeugmaschinen, Laserausrüstung, Druckmaschinen, Materialverarbeitung, Sicherheitssystem, Navigationssystem, industrielle Prüfung und Messung usw. Es gibt viele Bereiche wie Mess- und Messsysteme.
2Haupttechnische Spezifikationen
Artikel | Beschreibung |
Eingangsspannung | 80 bis 265 VAC |
Ausgangsstrom | 0.4 bis 8.0A (Peak) |
Steuerungsmodus |
Puls und Richtung, CW und CCW |
Kontrollsignal | 5VDC und 24VDC Kompatibel |
Mikro-Schritt Reichweite |
16 Typen, 1 bis 128 Mikro-Schritt-Einstellungen, Von 200 bis 25600 Pules/Runde |
Leerlaufstrom | 25%, 50%, 70% oder 90% durch Einstellen des DIP-Schalters |
Spezielle Aufgaben |
Auto-Tuning, Selbsttest, Alarmausgang, Mikro-Schritt-Interpolation Optimierung der Belastungsinertie |
Eingangssignal Filterung |
Digitale Filterung von 150 kHz für Szenarien mit niedrigem Mikroschritt 2 MHz digitale Filterung für Mikroschritt-Szenarien |
Schutz |
Metall, hohe EMV-Leistung, Mehrstufiger elektrischer Schutz |
Ausgleichsmotoren | Anpassung an Schrittmotoren von Nema23 bis Nema47 |
Stromversorger | Keine Notwendigkeit für Stromversorgungen oder Transformatoren |

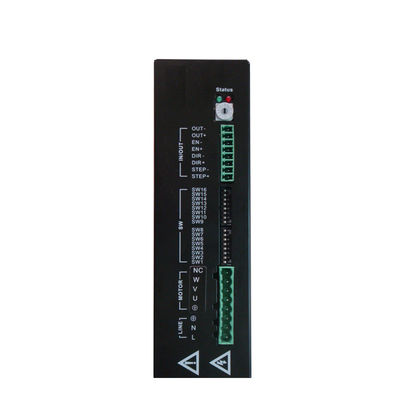

3. Stepper-Treiber externe Schnittstellen
4Beschreibung des LED-Statusindikators
Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.
5. Ausgabe Aktuelle Einstellungen
Einstellungen wechseln | Y2SA2 | |||
SW5 | SW6 | SW7 | SW8 | Spitzenstrom/A |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 8.0 |
Auf | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 7.3 |
Ausgeschaltet | Auf | Ausgeschaltet | Ausgeschaltet | 6.6 |
Auf | Auf | Ausgeschaltet | Ausgeschaltet | 5.9 |
Ausgeschaltet | Ausgeschaltet | Auf | Ausgeschaltet | 5.2 |
Auf | Ausgeschaltet | Auf | Ausgeschaltet | 4.5 |
Ausgeschaltet | Auf | Auf | Ausgeschaltet | 4.0 |
Auf | Auf | Auf | Ausgeschaltet | 3.5 |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Auf | 3.0 |
Auf | Ausgeschaltet | Ausgeschaltet | Auf | 2.5 |
Ausgeschaltet | Auf | Ausgeschaltet | Auf | 2.0 |
Auf | Auf | Ausgeschaltet | Auf | 1.8 |
Ausgeschaltet | Ausgeschaltet | Auf | Auf | 1.2 |
Auf | Ausgeschaltet | Auf | Auf | 0.9 |
Ausgeschaltet | Auf | Auf | Auf | 0.6 |
Auf | Auf | Auf | Auf | 0.4 |
Idel-Strom-Einstellungen
DIP | Einstellung 1 | Einstellung 2 | Einstellung 3 | Einstellung 3 | ||||
SW9 | Auf | 25% | Ausgeschaltet | 50% | Auf | 70% | Ausgeschaltet | 90% |
SW10 | Auf | Auf | Ausgeschaltet | Ausgeschaltet |
6. DIP-Schalter-Seißungen
Einstellungen wechseln | Y2SA2 | ||||
SW1 | SW2 | SW3 | SW4 | Mikro-Schritt | Pulse/Runde |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 125 | 25000 |
Auf | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 100 | 20000 |
Ausgeschaltet | Auf | Ausgeschaltet | Ausgeschaltet | 50 | 10000 |
Auf | Auf | Ausgeschaltet | Ausgeschaltet | 40 | 8000 |
Ausgeschaltet | Ausgeschaltet | Auf | Ausgeschaltet | 25 | 5000 |
Auf | Ausgeschaltet | Auf | Ausgeschaltet | 20 | 4000 |
Ausgeschaltet | Auf | Auf | Ausgeschaltet | 10 | 2000 |
Auf | Auf | Auf | Ausgeschaltet | 5 | 1000 |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Auf | 128 | 25600 |
Auf | Ausgeschaltet | Ausgeschaltet | Auf | 64 | 12800 |
Ausgeschaltet | Auf | Ausgeschaltet | Auf | 32 | 6400 |
Auf | Auf | Ausgeschaltet | Auf | 16 | 3200 |
Ausgeschaltet | Ausgeschaltet | Auf | Auf | 8 | 1600 |
Auf | Ausgeschaltet | Auf | Auf | 4 | 800 |
Ausgeschaltet | Auf | Auf | Auf | 2 | 400 |
Auf | Auf | Auf | Auf | 1 | 200 |
7. Sonstige DIP-Einstellungen
DIP nicht. | Funktion | Beschreibung |
SW13 |
Auswahl des Pulsmodus |
Auf: CW und CCW |
SW14 |
Eingangssignal Digitale Filterung |
An: 150 kHz, geeignet für niedrige Mikro-Schritt-Einstellungen Off: 2 MHz, geeignet für hohe Mikro-Schritt-Einstellungen |
SW15 | Mikro-Schritt-Interpolation |
Einschaltbar: Mikro-Schritt-Interpolation aktiviert, empfehlen Sie die Verwendung, wenn der Mikro-Schritt weniger als 8 beträgt. |
SW16 |
Selbstprüfung |
An: Der Motor dreht sich mit 1 Rpm/s 1 Runde im Uhrzeigersinn und 1 Runde rückwärts. Ausgeschaltet: Funktion deaktiviert. |
8Kontrollsignale.
Beschreibung der Eingangssignale wie folgt:
Anzeige | Name des Terminals | Funktion |
Schritt |
Pulssignal |
Empfang des 5-24V/NPN/PNP-Signals |
DIR |
Richtungssignal |
Empfang des 5-24V/NPN/PNP-Signals |
Die |
Aktivieren des Signals |
Empfang von 5-24V/NPN/PNP-Signal; EN keine Eingabe, Motor aktiviert |
9Verbindungen.
Eingabeanschlüsse:
Eingabeanschlüsse:
10. Mechanische Abmessungen
![]() |
