Markenbezeichnung: | YARAK |
Modellnummer: | Y2SA3 |
Mindestbestellmenge: | ≥50PCS |
Verpackungsdetails: | 10pcs für jeden Karton |
Zahlungsbedingungen: | T/T auf Konto der Gesellschaft |

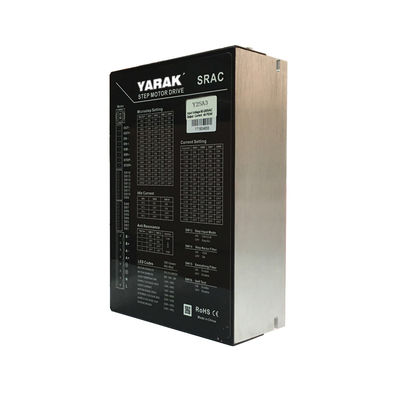

Y2SA3 8.0A Hochspannung 2-Phase-Schrittantrieb mit Alarmausgang 70-150VAC-Eingang für Nema23 bis 47 Hybrid-Schrittmotoren
1. Produktübersicht
Y2SA3 verfügt auch über einen Eingangsspannungsbereich von 70 VAC bis 150 VAC und einen Ausgangsstrom von 0,4 bis 8,0 A.
Y2SA3 wird in Hochstromanwendungen mit Wechselstromversorgungen weit verbreitet, verfügt auch über hohe Zuverlässigkeit und eine hohe Drehmomentleistung.
Einige Vorteile:
Hohe Präzision: Der Schrittmotorantrieb ist sehr präzise, so dass eine hohe Präzisionsbewegungskontrolle erreicht werden kann.
Ohne Kumulationsfehler: Im Gegensatz zum Servomotor wird der Schrittmotorantrieb keine Fehler kumulieren, und die Schritte jeder Drehung oder Bewegung sind fest.
Schnelle Reaktion: Der Treiber des Schrittmotors hat eine kurze Reaktionszeit, die eine präzise Bewegungssteuerung in kurzer Zeit ermöglicht.
Energieeinsparung: Da der Schrittmotor-Treiber nur den elektrischen Impuls empfängt, wenn er benötigt wird, verbraucht er wenig Energie.
Einfache Wartung: Die Struktur des Schrittmotors ist einfach und daher relativ einfach zu warten.
Höheres Drehmoment: Der hochspannende Wechselstrom-Schrittantrieb ermöglicht dem Schrittmotor ein höheres Ausgangsdrehmoment.
Schrittantriebe werden weit verbreitet in der Fabrikautomation, in Schnitzmaschinen, in der Herstellung elektronischer Produkte, in der Logistiksortierung, in Robotern, in verschiedenen speziellen Automatisierungsgeräten, in medizinischen Geräten,CNC-Werkzeugmaschinen, Laserausrüstung, Druckmaschinen, Materialverarbeitung, Sicherheitssystem, Navigationssystem, industrielle Prüfung und Messung usw. Es gibt viele Bereiche wie Mess- und Messsysteme.
2Haupttechnische Spezifikationen
Artikel | Beschreibung |
Eingangsspannung | 70 bis 150 VAC |
Ausgangsstrom | 0.4 bis 8.0A (Peak) |
Steuerungsmodus |
Puls und Richtung, CW und CCW |
Kontrollsignal | 5VDC und 24VDC Kompatibel |
Mikro-Schritt Reichweite |
16 Typen, 1 bis 128 Mikro-Schritt-Einstellungen, Von 200 bis 25600 Pules/Runde |
Leerlaufstrom | 25%, 50%, 70% oder 90% durch Einstellen des DIP-Schalters |
Spezielle Aufgaben |
Auto-Tuning, Selbsttest, Alarmausgang, Mikro-Schritt-Interpolation Optimierung der Belastungsinertie |
Eingangssignal Filterung |
Digitale Filterung von 150 kHz für Szenarien mit niedrigem Mikroschritt 2 MHz digitale Filterung für Mikroschritt-Szenarien |
Schutz |
Metall, hohe EMV-Leistung, Mehrstufiger elektrischer Schutz |
Ausgleichsmotoren | Anpassung an Schrittmotoren von Nema23 bis Nema47 |
Stromversorger | Keine Notwendigkeit für Stromversorgungen oder Transformatoren |

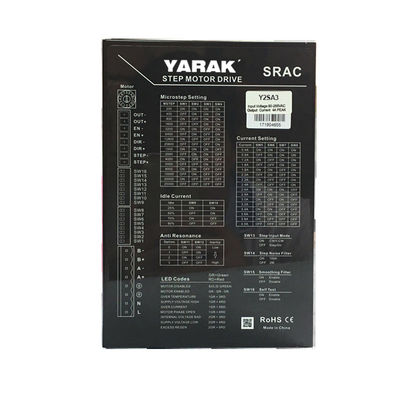

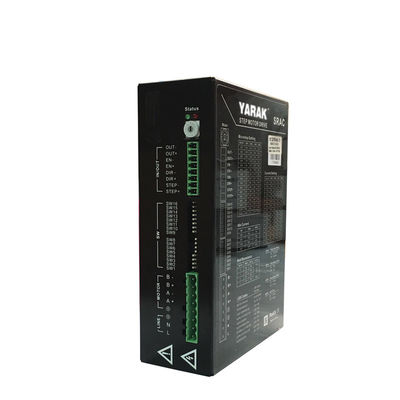

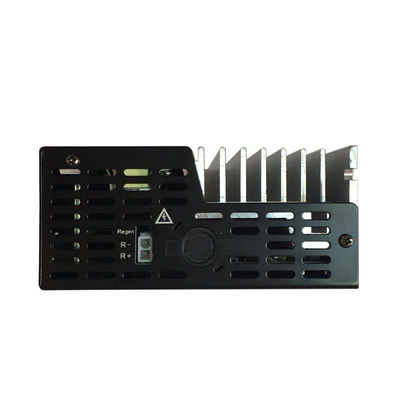

3. Stepper-Treiber externe Schnittstellen
4Beschreibung des LED-Statusindikators
Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.
5. Ausgabe Aktuelle Einstellungen
Einstellungen wechseln | Y2SA2 | |||
SW5 | SW6 | SW7 | SW8 | Spitzenstrom/A |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 8.0 |
Auf | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 7.3 |
Ausgeschaltet | Auf | Ausgeschaltet | Ausgeschaltet | 6.6 |
Auf | Auf | Ausgeschaltet | Ausgeschaltet | 5.9 |
Ausgeschaltet | Ausgeschaltet | Auf | Ausgeschaltet | 5.2 |
Auf | Ausgeschaltet | Auf | Ausgeschaltet | 4.5 |
Ausgeschaltet | Auf | Auf | Ausgeschaltet | 4.0 |
Auf | Auf | Auf | Ausgeschaltet | 3.5 |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Auf | 3.0 |
Auf | Ausgeschaltet | Ausgeschaltet | Auf | 2.5 |
Ausgeschaltet | Auf | Ausgeschaltet | Auf | 2.0 |
Auf | Auf | Ausgeschaltet | Auf | 1.8 |
Ausgeschaltet | Ausgeschaltet | Auf | Auf | 1.2 |
Auf | Ausgeschaltet | Auf | Auf | 0.9 |
Ausgeschaltet | Auf | Auf | Auf | 0.6 |
Auf | Auf | Auf | Auf | 0.4 |
Idel-Strom-Einstellungen
DIP | Einstellung 1 | Einstellung 2 | Einstellung 3 | Einstellung 3 | ||||
SW9 | Auf | 25% | Ausgeschaltet | 50% | Auf | 70% | Ausgeschaltet | 90% |
SW10 | Auf | Auf | Ausgeschaltet | Ausgeschaltet |

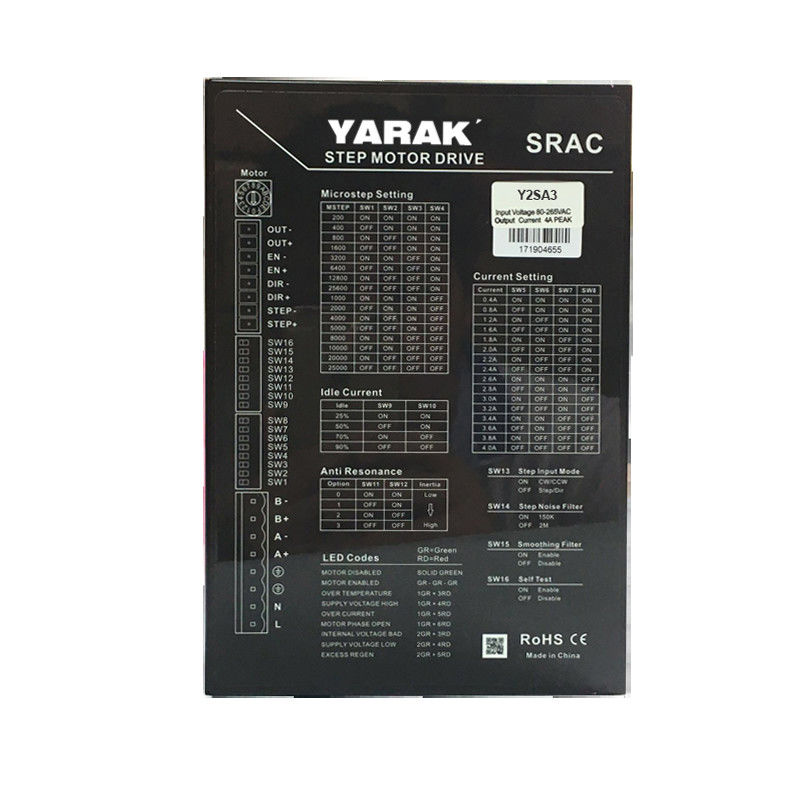

6. DIP-Schalter-Seißungen
Einstellungen wechseln | Y2SA2 | ||||
SW1 | SW2 | SW3 | SW4 | Mikro-Schritt | Pulse/Runde |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 125 | 25000 |
Auf | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 100 | 20000 |
Ausgeschaltet | Auf | Ausgeschaltet | Ausgeschaltet | 50 | 10000 |
Auf | Auf | Ausgeschaltet | Ausgeschaltet | 40 | 8000 |
Ausgeschaltet | Ausgeschaltet | Auf | Ausgeschaltet | 25 | 5000 |
Auf | Ausgeschaltet | Auf | Ausgeschaltet | 20 | 4000 |
Ausgeschaltet | Auf | Auf | Ausgeschaltet | 10 | 2000 |
Auf | Auf | Auf | Ausgeschaltet | 5 | 1000 |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Auf | 128 | 25600 |
Auf | Ausgeschaltet | Ausgeschaltet | Auf | 64 | 12800 |
Ausgeschaltet | Auf | Ausgeschaltet | Auf | 32 | 6400 |
Auf | Auf | Ausgeschaltet | Auf | 16 | 3200 |
Ausgeschaltet | Ausgeschaltet | Auf | Auf | 8 | 1600 |
Auf | Ausgeschaltet | Auf | Auf | 4 | 800 |
Ausgeschaltet | Auf | Auf | Auf | 2 | 400 |
Auf | Auf | Auf | Auf | 1 | 200 |
7. Sonstige DIP-Einstellungen
DIP nicht. | Funktion | Beschreibung |
SW13 |
Auswahl des Pulsmodus |
Auf: CW und CCW |
SW14 |
Eingangssignal Digitale Filterung |
An: 150 kHz, geeignet für niedrige Mikro-Schritt-Einstellungen Off: 2 MHz, geeignet für hohe Mikro-Schritt-Einstellungen |
SW15 | Mikro-Schritt-Interpolation |
Einschaltbar: Mikro-Schritt-Interpolation aktiviert, empfehlen Sie die Verwendung, wenn der Mikro-Schritt weniger als 8 beträgt. |
SW16 |
Selbstprüfung |
An: Der Motor dreht sich mit 1 Rpm/s 1 Runde im Uhrzeigersinn und 1 Runde rückwärts. Ausgeschaltet: Funktion deaktiviert. |
8Kontrollsignale.
Beschreibung der Eingangssignale wie folgt:
Anzeige | Name des Terminals | Funktion |
Schritt |
Pulssignal |
Empfang des 5-24V/NPN/PNP-Signals |
DIR |
Richtungssignal |
Empfang des 5-24V/NPN/PNP-Signals |
Die |
Aktivieren des Signals |
Empfang von 5-24V/NPN/PNP-Signal; EN keine Eingabe, Motor aktiviert |
9Verbindungen.
Eingabeanschlüsse:
Eingabeanschlüsse:
10. Mechanische Abmessungen
![]() |
