Markenbezeichnung: | YARAK |
Modellnummer: | Y2SA2 |
Mindestbestellmenge: | ≥50PCS |
Verpackungsdetails: | 50 Stück pro Karton |
Zahlungsbedingungen: | T/T auf Konto der Gesellschaft |

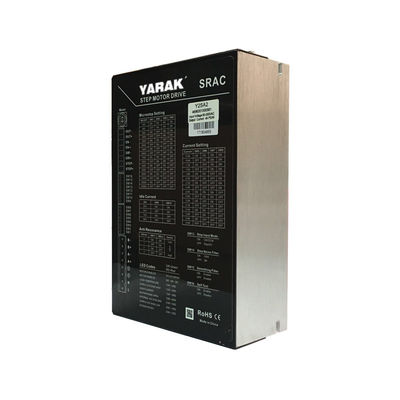

Y2SA2 4.0A Hochspannung 2-Phase-Schrittantrieb mit Alarmausgang 80-265AC-Eingang für Nema23 bis 47 Hybrid-Schrittmotoren
1. Produktübersicht
Dieser Y2SA2 verfügt über einen Eingangsspannungsbereich von 80 VAC bis 265 VAC mit hoher Zuverlässigkeit und hoher Drehmomentleistung.
Schrittantriebe werden weit verbreitet in der Fabrikautomation, in Schnitzmaschinen, in der Herstellung elektronischer Produkte, in der Logistiksortierung, in Robotern, in verschiedenen speziellen Automatisierungsgeräten, in medizinischen Geräten,CNC-Werkzeugmaschinen, Laserausrüstung, Druckmaschinen, Materialverarbeitung, Sicherheitssystem, Navigationssystem, industrielle Prüfung und Messung usw. Es gibt viele Bereiche wie Mess- und Messsysteme.
Grundsätze für die Auswahl des Schrittführers:
Bei der Auswahl eines geeigneten Schrittantriebs sind vier Faktoren zu berücksichtigen: Motortyp, Motorspannung, Motorphasenstrom, Mikroschritt oder -teilung, maximale Eingangsfrequenz und mechanische Größe.
Die offenen und geschlossenen Schrittmotoren benötigen unterschiedliche Treiber. Gleichzeitig müssen die 2-phasigen, 3-phasigen und 5-phasigen Schrittmotoren auch unterschiedliche Schritttriebwerke auswählen.Berechnen Sie das für den Schrittmotor erforderliche Drehmoment.
Bei der Auswahl des Schrittantriebs müssen Sie sicherstellen, dass der Antriebsausgangsstrom ein größerer Bereich ist. Dies kann das System bei verschiedenen Spannungsstufen testen, um unterschiedliche Anwendungsbedürfnisse zu erfüllen.Der Ausgangsstrom des Antriebs darf nicht kleiner als 1 sein..4 mal der Nennstrom des Motors.
Wählen Sie verschiedene Mikroschritte oder Unterteilungen aus, um die Glatzigkeit des Motors zu testen.
Da die Frequenz des Eingangsimpulssignals die Geschwindigkeit des Motors bestimmt, wenn die hohe Geschwindigkeit erforderlich ist,Es muss speziell bestätigt werden, ob der Antrieb eine ausreichend hohe Steuersignalfrequenz empfangen kann..Dies hängt hauptsächlich von der Leistung der Photovoltaik-Kopplungseinrichtung ab und davon, ob die Leistung des Peripheriefilterkreislaufs das Hochfrequenz-Interferenzsignal deutlich abfiltern kann..
Schließlich ist zu prüfen, ob die Größe des Schrittantriebs mit der Größe des Anlagestellplatzes übereinstimmt.
2Haupttechnische Spezifikationen
Artikel | Beschreibung |
Eingangsspannung | 80 bis 265 VAC |
Ausgangsstrom | 0.4 bis 4.0A (Peak) |
Steuerungsmodus |
Puls und Richtung, CW und CCW |
Kontrollsignal | 5VDC und 24VDC Kompatibel |
Mikro-Schritt Reichweite |
16 Typen, 1 bis 128 Mikro-Schritt-Einstellungen, Von 200 bis 25600 Pules/Runde |
Leerlaufstrom | 25%, 50%, 70% oder 90% durch Einstellen des DIP-Schalters |
Spezielle Aufgaben |
Auto-Tuning, Selbsttest, Alarmausgang, Mikro-Schritt-Interpolation Optimierung der Belastungsinertie |
Eingangssignal Filterung |
Digitale Filterung von 150 kHz für Szenarien mit niedrigem Mikroschritt 2 MHz digitale Filterung für Mikroschritt-Szenarien |
Schutz |
Metall, hohe EMV-Leistung, Mehrstufiger elektrischer Schutz |
Ausgleichsmotoren | Anpassung an Schrittmotoren von Nema23 bis Nema47 |
Stromversorger | Keine Notwendigkeit für Stromversorgungen oder Transformatoren |

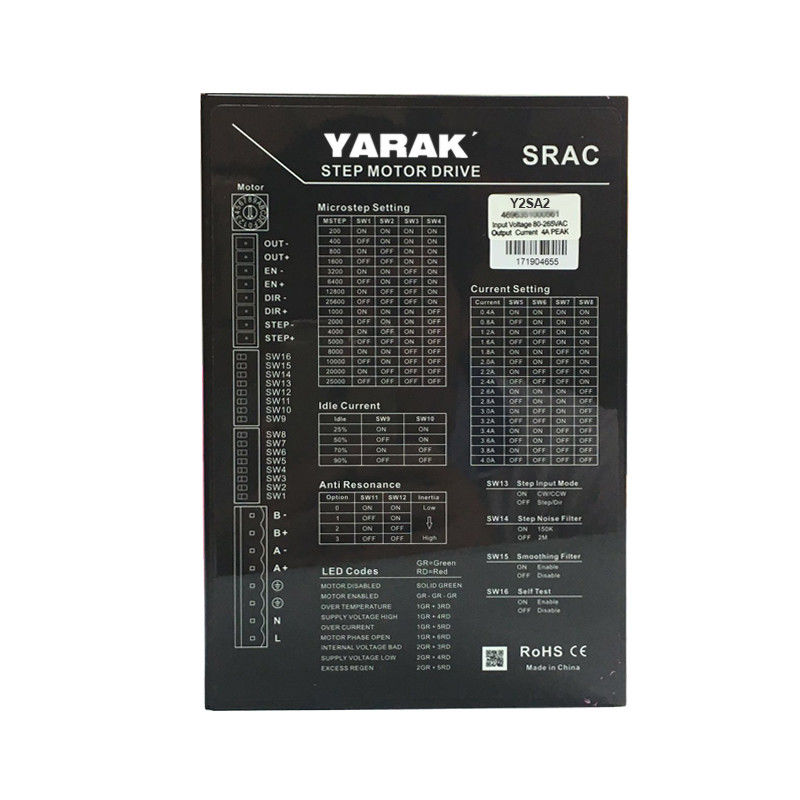

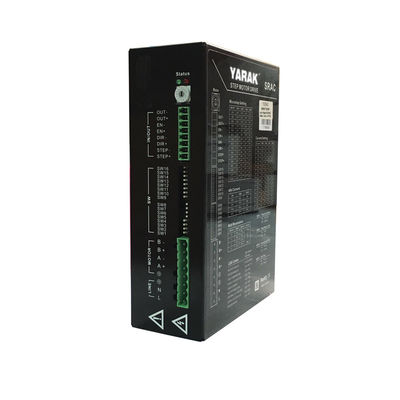

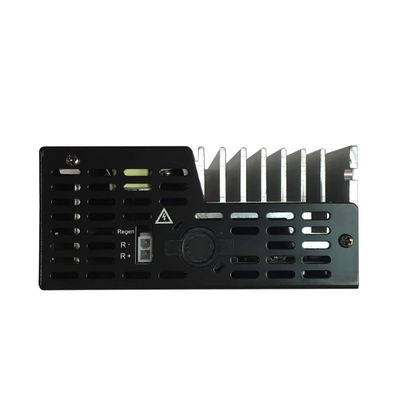

3. Stepper-Treiber externe Schnittstellen
4Beschreibung des LED-Statusindikators
Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.
5. Ausgabe Aktuelle Einstellungen
Wechseln Einstellungen |
Y2SA2 |
|||
SW5 |
SW6 |
SW7 |
SW8 |
Höchststand Strom/A |
Ausgeschaltet |
Ausgeschaltet |
Ausgeschaltet |
Ausgeschaltet |
4.0 |
Auf |
Ausgeschaltet |
Ausgeschaltet |
Ausgeschaltet |
3.8 |
Ausgeschaltet |
Auf |
Ausgeschaltet |
Ausgeschaltet |
3.6 |
Auf |
Auf |
Ausgeschaltet |
Ausgeschaltet |
3.4 |
Ausgeschaltet |
Ausgeschaltet |
Auf |
Ausgeschaltet |
3.2 |
Auf |
Ausgeschaltet |
Auf |
Ausgeschaltet |
3.0 |
Ausgeschaltet |
Auf |
Auf |
Ausgeschaltet |
2.8 |
Auf |
Auf |
Auf |
Ausgeschaltet |
2.6 |
Ausgeschaltet |
Ausgeschaltet |
Ausgeschaltet |
Auf |
2.4 |
Auf |
Ausgeschaltet |
Ausgeschaltet |
Auf |
2.2 |
Ausgeschaltet |
Auf |
Ausgeschaltet |
Auf |
2.0 |
Auf |
Auf |
Ausgeschaltet |
Auf |
1.8 |
Ausgeschaltet |
Ausgeschaltet |
Auf |
Auf |
1.6 |
Auf |
Ausgeschaltet |
Auf |
Auf |
1.2 |
Ausgeschaltet |
Auf |
Auf |
Auf |
0.8 |
Auf |
Auf |
Auf |
Auf |
0.4 |
Idel-Strom-Einstellungen
DIP | Einstellung 1 | Einstellung 2 | Einstellung 3 | Einstellung 3 | ||||
SW9 | Auf | 25% | Ausgeschaltet | 50% | Auf | 70% | Ausgeschaltet | 90% |
SW10 | Auf | Auf | Ausgeschaltet | Ausgeschaltet |
6. DIP-Schalter-Seißungen
Einstellungen wechseln | Y2SA2 | ||||
SW1 | SW2 | SW3 | SW4 | Mikro-Schritt | Pulse/Runde |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 125 | 25000 |
Auf | Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 100 | 20000 |
Ausgeschaltet | Auf | Ausgeschaltet | Ausgeschaltet | 50 | 10000 |
Auf | Auf | Ausgeschaltet | Ausgeschaltet | 40 | 8000 |
Ausgeschaltet | Ausgeschaltet | Auf | Ausgeschaltet | 25 | 5000 |
Auf | Ausgeschaltet | Auf | Ausgeschaltet | 20 | 4000 |
Ausgeschaltet | Auf | Auf | Ausgeschaltet | 10 | 2000 |
Auf | Auf | Auf | Ausgeschaltet | 5 | 1000 |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | Auf | 128 | 25600 |
Auf | Ausgeschaltet | Ausgeschaltet | Auf | 64 | 12800 |
Ausgeschaltet | Auf | Ausgeschaltet | Auf | 32 | 6400 |
Auf | Auf | Ausgeschaltet | Auf | 16 | 3200 |
Ausgeschaltet | Ausgeschaltet | Auf | Auf | 8 | 1600 |
Auf | Ausgeschaltet | Auf | Auf | 4 | 800 |
Ausgeschaltet | Auf | Auf | Auf | 2 | 400 |
Auf | Auf | Auf | Auf | 1 | 200 |
7. Sonstige DIP-Einstellungen
DIP nicht. | Funktion | Beschreibung |
SW13 |
Auswahl des Pulsmodus |
Auf: CW und CCW |
SW14 |
Eingangssignal Digitale Filterung |
An: 150 kHz, geeignet für niedrige Mikro-Schritt-Einstellungen Off: 2 MHz, geeignet für hohe Mikro-Schritt-Einstellungen |
SW15 | Mikro-Schritt-Interpolation |
Einschaltbar: Mikro-Schritt-Interpolation aktiviert, empfehlen Sie die Verwendung, wenn der Mikro-Schritt weniger als 8 beträgt. |
SW16 |
Selbstprüfung |
An: Der Motor dreht sich mit 1 Rpm/s 1 Runde im Uhrzeigersinn und 1 Runde rückwärts. Ausgeschaltet: Funktion deaktiviert. |
8Kontrollsignale.
Beschreibung der Eingangssignale wie folgt:
Anzeige | Name des Terminals | Funktion |
Schritt |
Pulssignal |
Empfang des 5-24V/NPN/PNP-Signals |
DIR |
Richtungssignal |
Empfang des 5-24V/NPN/PNP-Signals |
Die |
Aktivieren des Signals |
Empfang von 5-24V/NPN/PNP-Signal; EN keine Eingabe, Motor aktiviert |
9Verbindungen.
Eingabeanschlüsse:
Eingabeanschlüsse:
10. Mechanische Abmessungen
![]() |
