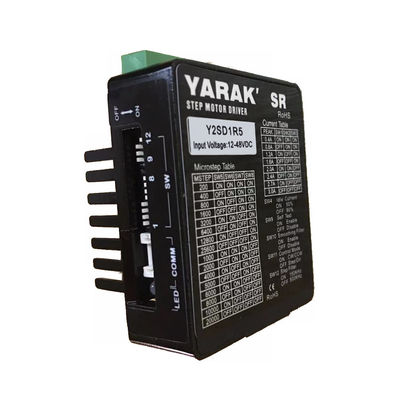

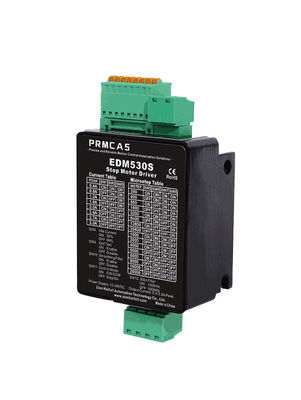

Y2SD1R5 3.0A 2-Phasen-Open-Loop-Mini-Schrittantrieb mit kompakter Konstruktion für Nema 8 bis 23 Hybrid-Schrittmotoren
1. Produktübersicht
Dieser YSD1R5 Mini-Schritt-Treiber ist spezialisiert durch die herausragende kleine Größe mit max. 3A Ausgang,Dies macht es zu einer idealen Wahl für Anwendungen, die nicht viel Platz für die Installation von Schrittantrieben haben..
Digitale Schritt-Treiber übernehmen DSP für die Signalverarbeitung und Steuerung für eine bessere Leistung und flexible anwendungsorientierte Anpassung.und präzise Steuerung der Motorbewegung durch einen gut entwickelten SteuerungsalgorithmusDer größte Unterschied zwischen dem analogen und dem digitalen Schrittantrieb besteht darin, daß der digitale Schrittantrieb die Vibration, den Lärm und die Erwärmung des Schrittmotors wirksam reduzieren kann.besonders bei niedrigen Drehzahlen und geringen Mikroschritten (Unterteilung)Generell haben die digitalen Schritt-Treiber eine bessere Leistung als die analogen.
Außerdem ist die Erwärmung von Y2SD1R5 relativ gering, was sie auch für empfindliche Anwendungen wie medizinische Anwendungen, chemische Anwendungen usw. geeignet macht.
Einige Vorteile:
Hohe Präzision: Der Schrittmotorantrieb ist sehr präzise, so dass eine hohe Präzisionsbewegungskontrolle erreicht werden kann.
Ohne Kumulationsfehler: Im Gegensatz zum Servomotor wird der Schrittmotorantrieb keine Fehler kumulieren, und die Schritte jeder Drehung oder Bewegung sind fest.
Schnelle Reaktion: Der Treiber des Schrittmotors hat eine kurze Reaktionszeit, die eine präzise Bewegungssteuerung in kurzer Zeit ermöglicht.
Energieeinsparung: Da der Schrittmotor-Treiber nur den elektrischen Impuls empfängt, wenn er benötigt wird, verbraucht er wenig Energie.
Einfache Wartung: Die Struktur des Schrittmotors ist einfach und daher relativ einfach zu warten.
2Haupttechnische Spezifikationen
Artikel | Beschreibung |
Eingangsspannung | 12 bis 48VDC |
Ausgangsstrom | 0.4 bis 3,0 A (Peak) |
Steuerungsmodus |
Puls und Richtung, CW & CCW (von dem Springer an Bord ausgewählt) |
Kontrollsignal | 5VDC und 24VDC Kompatibel |
Mikro-Schritt Reichweite |
16 Typen, 1-128 Mikroschritt-Einstellungen, Von 200 bis 25600 Pules/Runde |
Leerlaufstrom | 50% oder 90% durch Einstellen von Jumpern |
Spezielle Aufgaben |
Auto-Tuning, Selbst-Test, Mikro-Schritt-Interpolation, Auswahl der Belastungsschwäche |
Eingangssignal Filterung |
Digitale Filterung von 150 kHz für Szenarien mit niedrigem Mikroschritt 2 MHz digitale Filterung für Mikroschritt-Szenarien |
Schutz |
Metall, hohe EMV-Leistung, Mehrstufiger elektrischer Schutz |
Ausgleichsmotoren | Anpassungsfähig an Schrittmotoren von Nema11 bis Nema23 |
3. Stepper-Treiber externe Schnittstellen
4Beschreibung des LED-Statusindikators
Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.
5. Ausgabe Aktuelle Einstellungen

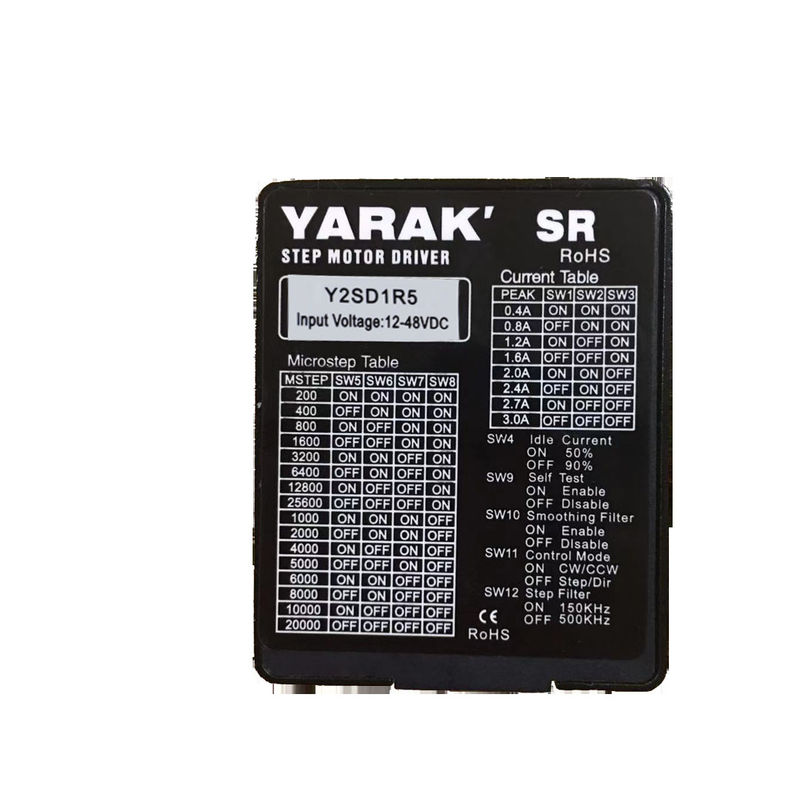

Einstellungen wechseln | Spitzenstrom /A | ||
SW1 | SW2 | SW3 | |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 3.0 |
Auf | Ausgeschaltet | Ausgeschaltet | 2.7 |
Ausgeschaltet | Auf | Ausgeschaltet | 2.4 |
Auf | Auf | Ausgeschaltet | 2.0 |
Ausgeschaltet | Ausgeschaltet | Auf | 1.6 |
Auf | Ausgeschaltet | Auf | 1.2 |
Ausgeschaltet | Auf | Auf | 0.8 |
Auf | Auf | Auf | 0.4 |
Der Idelstrom kann mit SW4 ON auf 50% des Nromals und mit OFF auf 90% eingestellt werden.
6. DIP-Schalter-Seißungen
SW5 | SW6 | SW7 | SW8 |
Mikroschritte |
PPR |
DerF | Ausgeschaltet | Ausgeschaltet | 0 FF | 125 | 25000 |
An | Ausgeschaltet | Ausgeschaltet | 0 FF | 100 | 20000 |
Ausgeschaltet | An | Ausgeschaltet | 0 FF | 50 | 10000 |
An | An | Ausgeschaltet | 0 FF | 40 | 8000 |
Ausgeschaltet | Ausgeschaltet | An | 0 FF | 25 | 5000 |
An | Ausgeschaltet | An | 0 FF | 20 | 4000 |
Ausgeschaltet | An | An | 0 FF | 10 | 2000 |
An | An | An | 0 FF | 5 | 1000 |
Ausgeschaltet | Ausgeschaltet | Ausgeschaltet | 0 N | 128 | 25600 |
An | Ausgeschaltet | Ausgeschaltet | 0 N | 64 | 12800 |
Ausgeschaltet | An | Ausgeschaltet | 0 N | 32 | 6400 |
An | An | Ausgeschaltet | 0 N | 16 | 3200 |
Ausgeschaltet | Ausgeschaltet | An | 0 N | 8 | 1600 |
An | Ausgeschaltet | An | 0 N | 4 | 800 |
Ausgeschaltet | An | An | 0 N | 2 | 400 |
An | An | An | 0 N | 1 | 200 |
7. Sonstige DIP-Einstellungen
DIP nicht. | Funktion | Beschreibung |
SW9 |
Selbstprüfung |
An: Der Motor dreht sich mit 1 Rpm/s 1 Runde im Uhrzeigersinn und 1 Runde rückwärts. |
SW10 | Mikro-Schritt-Interpolation |
Einschaltbar: Mikro-Schritt-Interpolation aktiviert, schlage vor Verwendung bei einem Mikro-Schritt kleiner als 8 ausgeschaltet: Funktion deaktiviert. |
SW11 | Auswahl des Pulsmodus |
Auf: CW und CCW Aus: Puls und Richtung |
SW12 |
Eingangssignal Digitale Filterung |
An: 150 kHz, geeignet für niedrige Mikro-Schritt-Einstellungen Off: 2 MHz, geeignet für hohe Mikro-Schritt-Einstellungen |
8Kontrollsignale.
Beschreibung der Eingangssignale wie folgt:
Anzeige | Name des Terminals | Funktion |
Schritt |
Pulssignal |
Empfang des 5-24V/NPN/PNP-Signals |
DIR |
Richtungssignal |
Empfang des 5-24V/NPN/PNP-Signals |
Die |
Aktivieren des Signals |
Empfang von 5-24V/NPN/PNP-Signal; EN keine Eingabe, Motor aktiviert |
9Verbindungen.
Eingabeanschlüsse:
10. Mechanische Abmessungen
![]() |
