Schrittmotor-Antrieb
>

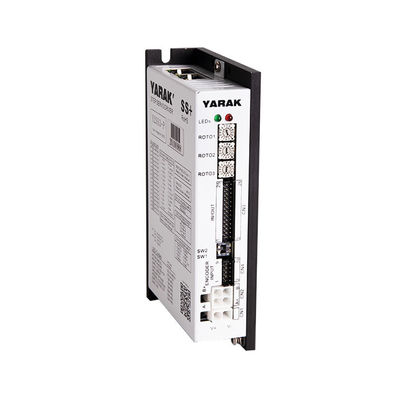

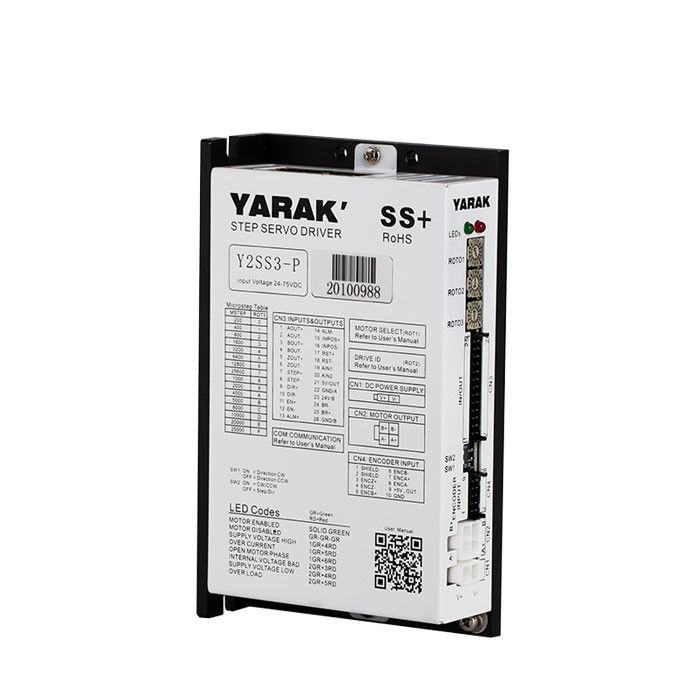

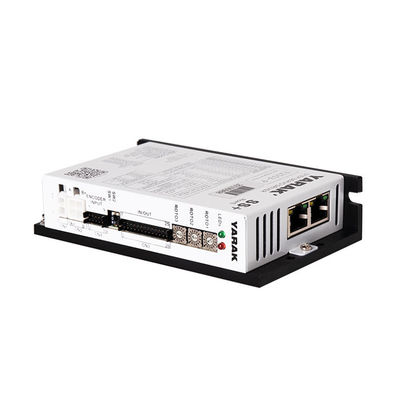

Gleichstrom-Eingang 4.5A 2-Phasen-Schritt-Servoantrieb geschlossener Kreislauf mit Encoder Y2SS3-P

Gleichstrom-Eingang 4.5A 2-Phasen-Schritt-Servoantrieb geschlossener Kreislauf mit Encoder Y2SS3-P

Markenbezeichnung: YARAK
Modellnummer: Y2SS3-P
Mindestbestellmenge: ≥50PCS
Verpackungsdetails: 50 Stück pro Karton
Zahlungsbedingungen: T/T auf Konto der Gesellschaft
Einzelheiten
Herkunftsort:
China
Zertifizierung:
CE, ROHS
Typ:
Schaltkreis, Schritt-Servo
Ausgang der Alarmanlage:
- Ja, das ist es.
Phase:
Phase 2
Eingangsspannung:
24 bis 48VDC
Steuerungsmodus:
Plus+Direction, CW und CCW
Kontrollsignal:
5 VDC und 24 VDC Kompatibel
Ausgangsstrom (A):
1.0 bis 4.5A
Spezielle Aufgaben:
Automatisches Tuning, Alarmausgang, Optimierung der Lastträglichkeit, automatische Anpassung der Las
Ausgleichsmotoren:
Nema8 bis 34
Höhepunkte:
Dynamische Stromsteuerung, Open- und Closed-Loop-Kompatibilität, Wide-Motor- und Anwendungskompatibi
Anpassung:
Mit MOQ erhältlich
Versorgungsmaterial-Fähigkeit:
10000 Stück pro Monat
Hervorheben:

Schritt-Servo-Antrieb geschlossener Kreislauf

,

2 Phasen-Schritt-Servoantrieb

Beschreibung des Produkts

Y2SS3-P Adaptive 4.5A 2-Phasen-Schaltkreislauf-Schritt-Servoantrieb mit Encodern für industrielle Automatisierung



1. Produktübersicht

Merkmale,

◆ Gleichstrom-Eingangsschritt-Servo-Treiber

◆ Anpassungsmotor und Last,Strom automatisch einstellen, 0,5-8,0A

◆ Eingangsspannung: 24 - 75 VDC

◆ Puls + Richtung / doppelter Pulsregelmodus

◆ 16 Stände, die optional unterteilt werden

◆ Steuersignal 5-24V kompatibel

◆ Mehrfacher elektrischer Schutz



Y2SS3-P übernimmt Servo-Steuerungstechnologie und wird weit verbreitet in der Fabrikautomation, Schnitzmaschinen, Elektronikprodukteherstellung, Logistiksortierung, Roboter, verschiedene spezielle Automatisierungsgeräte verwendet,Medizinische Geräte, CNC-Werkzeugmaschinen, Lasergeräte, Druckmaschinen, Materialverarbeitung, Sicherheitssysteme, Navigationssysteme, industrielle Prüf- und Messtechnik usw.Es gibt viele Bereiche wie Mess- und Messsysteme.



2. Stepper-Treiber externe Schnittstellen

Gleichstrom-Eingang 4.5A 2-Phasen-Schritt-Servoantrieb geschlossener Kreislauf mit Encoder Y2SS3-P 0





3Beschreibung des LED-Statusindikators

Auf der Grundlage der LED-Statusindikatoren kann der Arbeitszustand des Fahrers oder abnormale Ursachen ermittelt werden.

Anzeige Farbe Erklären Sie
KriegsgefangeneNotfall Grün Grün blinkt, wenn der Fahrer normal ist
Fehler Rot

Wenn der Fahrer einen Fehler gemacht hat,

abwechselnd blinken











Status

Ausfall

Ursachen

GrüninFlimmern

AntriebNormal

--

immer grünauf

Nicht fahren.aktiviert

EN-Hafen haben einen hohenEingabe

Rot und 1grün

Die Antriebstemperatur ist zuhohe

DieWärme

Rot und 1grün

Antrieb Leistung Eingabe Ich bin fertig. Spannung

Macht Versorgung Spannung ist größer als 75 V

Rot und 1grün

Fahren Sie rüber.Strom

Motor-Verkabelungsfehler oder schlechteKontakt

Rot und 1grün

Motorwicklung offenSchaltung

Der Motor ist nicht angeschlossen.- Ja, das ist gut.

Rot und 2grün

Antriebsintern SpannungFehler

Macht ist auchniedrig

Rot und 2grün

Antrieb Leistung Eingabe unter Spannung

Stromversorgungsspannung ist kleiner als 24 V

5 rot und 2grün

Über.Belastung

ÜberschrittenBelastung















































4. DIP-Schalter-Seißungen

SW 1 SW 2 SW 3 SW 4



Mikroschritte



PPR

DerF Ausgeschaltet Ausgeschaltet 0 FF 125 25000
An Ausgeschaltet Ausgeschaltet 0 FF 100 20000
Ausgeschaltet An Ausgeschaltet 0 FF 50 10000
An An Ausgeschaltet 0 FF 40 8000
Ausgeschaltet Ausgeschaltet An 0 FF 25 5000
An Ausgeschaltet An 0 FF 20 4000
Ausgeschaltet An An 0 FF 10 2000
An An An 0 FF 5 1000
Ausgeschaltet Ausgeschaltet Ausgeschaltet 0 N 128 25600
An Ausgeschaltet Ausgeschaltet 0 N 64 12800
Ausgeschaltet An Ausgeschaltet 0 N 32 6400
An An Ausgeschaltet 0 N 16 3200
Ausgeschaltet Ausgeschaltet An 0 N 8 1600
An Ausgeschaltet An 0 N 4 800
Ausgeschaltet An An 0 N 2 400
An An An 0 N 1 200



5. Auswahl des Modells für die Motorrichtung und -steuerung

Anzeige Wechseln Funktion
SW 5



Drehrichtung des Motors

Auf: CW-Richtung

Ausgeschaltet: CCW-Richtung

SW 6 Ein- und Doppelimpulswahl

An:CW/CCW-Bedienmodus

Ausgeschaltet:STEP/DIR-Bedienmodus



6Kontrollsignale.

Beschreibung der Eingangssignale wie folgt:

Anzeige Name des Terminals Funktion
Schritt

Pulssignal

Empfang des 5-24V/NPN/PNP-Signals

DIR

Richtungssignal

Empfang des 5-24V/NPN/PNP-Signals

Die

Aktivieren des Signals

Empfang von 5-24V/NPN/PNP-Signal; EN keine Eingabe, Motor aktiviert



Die Ausgangssignale funktionieren wie folgt:

Anzeige Name des Terminals Funktion
ALM



Ausgabe von Fehlern

Wenn der Antrieb fehlerhaft ist,

Der Ausgangsport ist mit maximal 3 0 V @ 1 0 0 m A verbunden

INPOS



Ausgang zur Position

Nachdem der Motor in Position ist,

der OUT-Anschluss ist mit maximal 3 0 V @ 1 0 0 m A verbunden



7Verbindungen.

Eingabeanschlüsse:

Gleichstrom-Eingang 4.5A 2-Phasen-Schritt-Servoantrieb geschlossener Kreislauf mit Encoder Y2SS3-P 1



Ausgangsanschlüsse:

Gleichstrom-Eingang 4.5A 2-Phasen-Schritt-Servoantrieb geschlossener Kreislauf mit Encoder Y2SS3-P 2



8. Mechanische Abmessungen

Gleichstrom-Eingang 4.5A 2-Phasen-Schritt-Servoantrieb geschlossener Kreislauf mit Encoder Y2SS3-P 3
