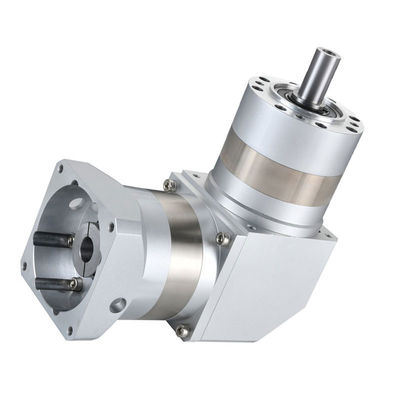

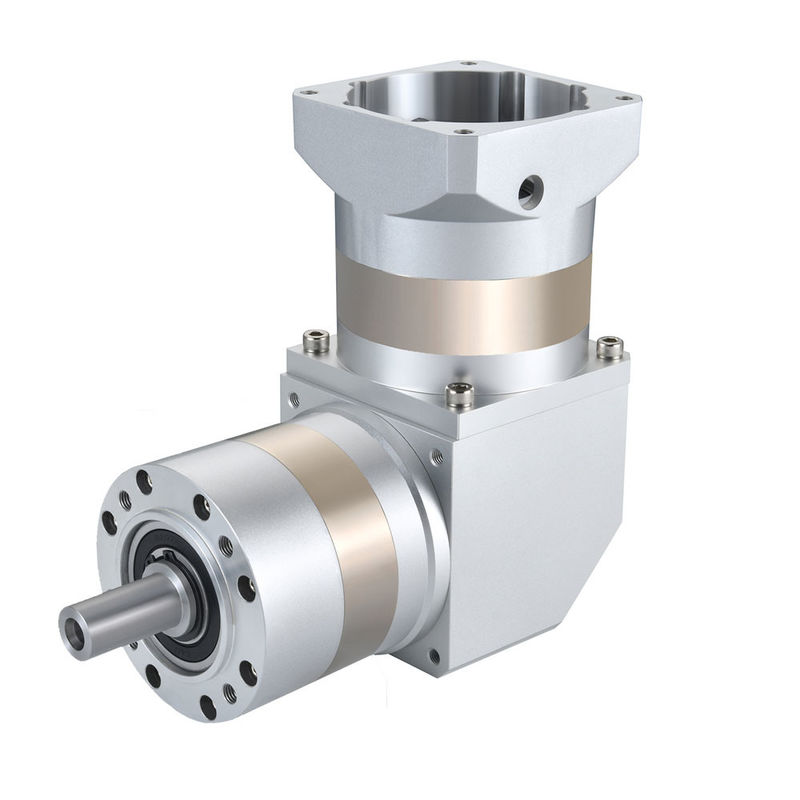

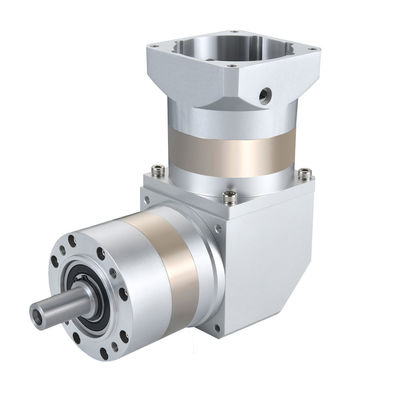

ZPLE120-L2 2-stufige RATIO 12 bis 70 Rechteck-Spur-Getriebe Planetengetriebe für CNCs und verschiedene Anwendungen der industriellen Automatisierung

Hohe PräzisionZPLE120-L2-(12, 15, 16, 20, 25, 28, 35, 40, 50, 70)-S2-P2die in der Serie "Planetärgetriebe" in der industriellen Automatisierung weit verbreitet sind, z. B.

• CNC-Maschinen, einschließlich Schneiden, Gravieren, Fräsen usw. von Materialien wie Holz, Metallen, Steinen, Glas usw.
• Lasermaschinen, wie zum Beispiel Schneiden, Markieren, Lötmaschinen usw.
• Plasma-Maschinen, Textilmaschinen, Druckmaschinen, Lebensmittelverarbeitungs- und Medizinmaschinen, Verpackungsmaschinen usw.
• Fabrik-Automatisierung, Logistik-Automatisierung, Robotik usw.
• Medizinische und biologische Ausrüstung, Prüfbetten usw.
• Andere Industriezweige, wie Stacking, SPM-Automatisierungssystem, Luft- und Raumfahrtindustrie, Militär usw.

Kaifull PRMCAS-PlanetenreduktorenMerkmale und Vorteilewie unten,

Kompakte Struktur:Die Struktur des Planetenreduktors ist kompakter und im Vergleich zu anderen Reduktorarten ist das Volumen gering und kann in begrenztem Raum eine Rolle spielen.

Stabile und reibungslose Übertragung:Der Planetenreduktor verwendet das Planetenganggetriebe.

Starke Belastbarkeit:Planetenreduktor kann hohe Belastungen aushalten, geeignet für verschiedene Belastungsbedingungen.

Hohe Genauigkeit:Aufgrund der großen Berührungsfläche des planetarischen Getriebes und der Anzahl der Zähne jedes Getrieberads ist die Genauigkeit hoch, was den Anforderungen an eine hochpräzise Übertragung gerecht werden kann.

Regeln für die Benennung

Wenn Sie die mechanischen Zeichnungen eines Modells benötigen oder eine Anpassung wünschen, kontaktieren Sie uns jederzeit per Sales@zionkaifull.com oder whatsapp +8618682160096.

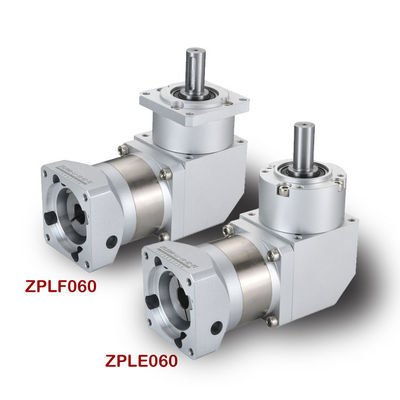

Technische Spezifikationen für weitere Modelle der ZPLFZPLF-Serie,

Wenn Sie die mechanischen Zeichnungen eines Modells benötigen oder eine Anpassung wünschen, kontaktieren Sie uns jederzeit per Sales@zionkaifull.com oder whatsapp +8618682160096.

Anmerkung:Wenn Sie Schwierigkeiten bei der Modellauswahl haben,Bitte kontaktieren Sie uns undDer geeignetste Reduktor wird empfohlen.

Weitere Arten von Spurgetriebe Planetengetriebe verfügbar

• Die Garantiezeit beträgt je nach Produkt von 18 Monaten bis zu 2 Jahren.
• 24*7 Kundentechnischer Support per E-Mail, WhatsApp, TeamViewer, Sprach- oder Videoanruf usw.
• Technische Ausbildungsdienste auf Distanz oder vor Ort usw.
• Mehr Dienstleistungen je nach Kundenbedarf.

DieFunktionsprinzipDie Verringerung der Drehmomentgeschwindigkeit und die Steigerung des Drehmoments erfolgt durch die Wechselwirkung der inneren Zahnräder.

Das Solarrad befindet sich in der Mitte und wird von der Eingangswelle angetrieben.Das Planetenrad befindet sich zwischen dem Sonnenrad und dem inneren ZahnradkreisWenn die Sonnenräder sich drehen, erzeugen die Planetenräder unter seiner Wirkung eine Rotation, und wenn die Sonnenräder sich drehen, erzeugen die Planetenräder eine Rotation.und gleichzeitig entlang der Umlaufbahnen des inneren Zahnrads drehenDiese einzigartige Bewegungsmethode ermöglicht es dem planetaren Reduktor, ein höheres Verzögerungsverhältnis zu erreichen.

Darüber hinaus weist das Design des planetaren Reduktors die Eigenschaften einer kompakten Struktur, hoher Übertragungswirksamkeit und geringen Geräuschbelastung auf, die im industriellen Bereich weit verbreitet sind.

Gemeinsame Spezifikationen für planetare Reduktoren

Geschwindigkeitsverringerung:Der Wert des Verhältnisses zwischen Eingabe- und Ausgangsgeschwindigkeit.

Nummer der Stufe:Da ein Satz planetarischer Zahnräder nicht eine große Übertragungsrate erreichen kann,Manchmal sind zwei oder drei Sätze erforderlich, um die Anforderungen des Benutzers an größere Übertragungsraten zu erfüllenAufgrund der zunehmenden Anzahl der planetarischen Getriebe wird die Länge des planetarischen Getriebes zunehmen und die Effizienz sinken.

Volllastwirksamkeit:bezieht sich auf den Leistungsübertragungsgrad des Reduktors bei maximaler Belastung (Ausgangsdrehmoment bei Ausfall).

Durchschnittliche Lebensdauer:Bezeichnet die Dauer der kontinuierlichen Betriebszeit, wenn das Getriebe die Nennlast mit der höchsten Eingangsgeschwindigkeit trägt.

Nennwert des Ausgangsmoments:Der Standard-Ausgangsmomentwert für einen planetaren Getriebe-Reduktor. Bei diesem Wert, wenn die Ausgangsgeschwindigkeit 100 U/min beträgt, ist die Lebensdauer des Reduktors die durchschnittliche Lebensdauer. Überschreitet dieser Wert,Die durchschnittliche Lebensdauer der Verzögerung wird abnehmen.Wenn das Ausgangsdrehmoment mehr als doppelt so hoch ist, versagt der Reduktor.

Schmierung:Der planetare Drehzahlverkürzer ist eine vollständig versiegelnde Vorrichtung, so dass kein Schmierfett während der gesamten Nutzungsdauer verwendet werden muss.

Geräusche:Die Einheit ist ein Dezibel (DB), der gemessen wird, wenn die Eingangsgeschwindigkeit 3000 U/min ohne Last und einen Meter vom Reduktor entfernt beträgt.

Gegenreaktion:Befestigen Sie das Ausgangsende, drehen Sie das Eingangsende im Uhrzeigersinn und gegen den Uhrzeigersinn, so dass, wenn das Ausgangsende das Nenndrehmoment ±2% Drehmoment erzeugt,Es gibt eine winzige Eckverschiebung am Eingangsterminal des ReduktorsDie Einheit ist Bogenmin, das ist ein Sechstel eines Grades.
